Oasis Pro WM 12 [4/12] Состав изделия

Комплект поставки

Наименование

Водонагреватель oasis

pro

Руководство эксплуатации, гарантийный талон

Упаковка

Комплект элементов крепления

Количество

ПРИМЕЧАНИЕ. Поставщик имеет право без предварительного уведомления вносить

изменения в конструкцию и комплект поставки аппарата.

СОСТАВ ИЗДЕЛИЯ

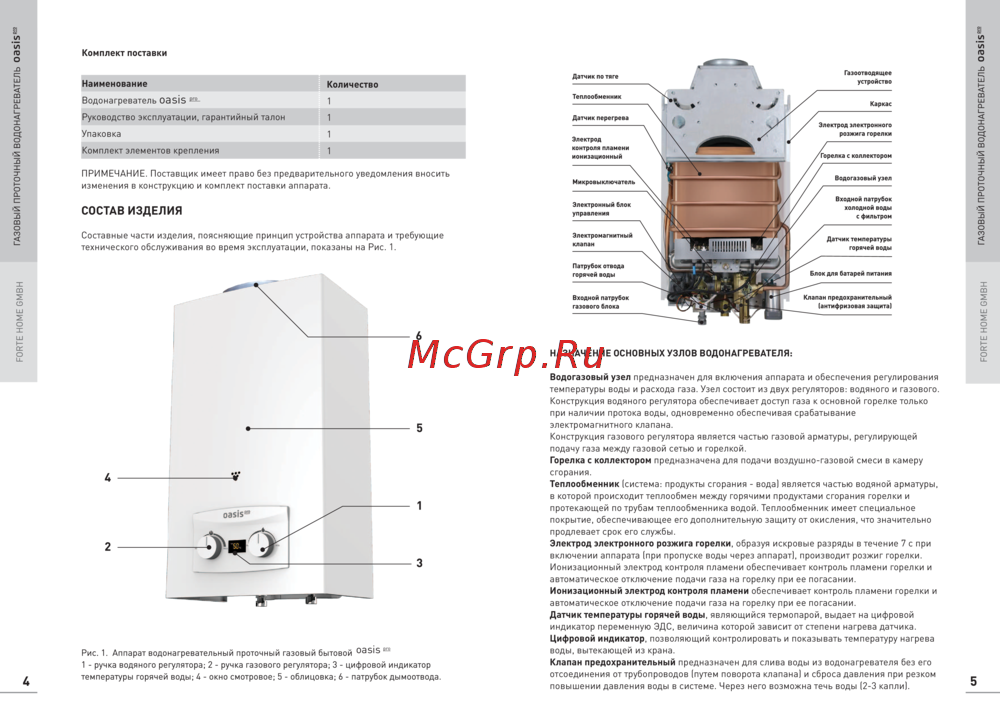

Составные части изделия, поясняющие принцип устройства аппарата и требующие

технического обслуживания во время эксплуатации, показаны на Рис. 1.

НАЗНАЧЕНИЕ ОСНОВНЫХ УЗЛОВ ВОДОНАГРЕВАТЕЛЯ:

Водогазовый узел предназначен для включения аппарата и обеспечения регулирования

температуры воды и расхода газа. Узел состоит из двух регуляторов: водяного и газового.

Конструкция водяного регулятора обеспечивает доступ газа к основной горелке только

при наличии протока воды, одновременно обеспечивая срабатывание

электромагнитного клапана.

Конструкция газового регулятора является частью газовой арматуры, регулирующей

подачу газа между газовой сетью и горелкой.

Горелка с коллектором предназначена для подачи воздушно-газовой смеси в камеру

сгорания.

Теплообменник (система: продукты сгорания - вода) является частью водяной арматуры,

в которой происходит теплообмен между горячими продуктами сгорания горелки и

протекающей по трубам теплообменника водой. Теплообменник имеет специальное

покрытие, обеспечивающее его дополнительную защиту от окисления, что значительно

продлевает срок его службы.

Электрод электронного розжига горелки, образуя искровые разряды в течение 7 с при

включении аппарата (при пропуске воды через аппарат), производит розжиг горелки.

Ионизационный электрод контроля пламени обеспечивает контроль пламени горелки и

автоматическое отключение подачи газа на горелку при ее погасании.

Ионизационный электрод контроля пламени обеспечивает контроль пламени горелки и

автоматическое отключение подачи газа на горелку при ее погасании.

Датчик температуры горячей воды, являющийся термопарой, выдает на цифровой

индикатор переменную ЭДС, величина которой зависит от степени нагрева датчика.

Цифровой индикатор, позволяющий контролировать и показывать температуру нагрева

воды, вытекающей из крана.

Клапан предохранительный предназначен для слива воды из водонагревателя без его

отсоединения от трубопроводов (путем поворота клапана) и сброса давления при резком

повышении давления воды в системе. Через него возможна течь воды (2-3 капли).
