ПОДКЛЮЧЕНИЕ К ТРУБОПРОВОДУ
- Все части трубопровода имеют диаметр ½".

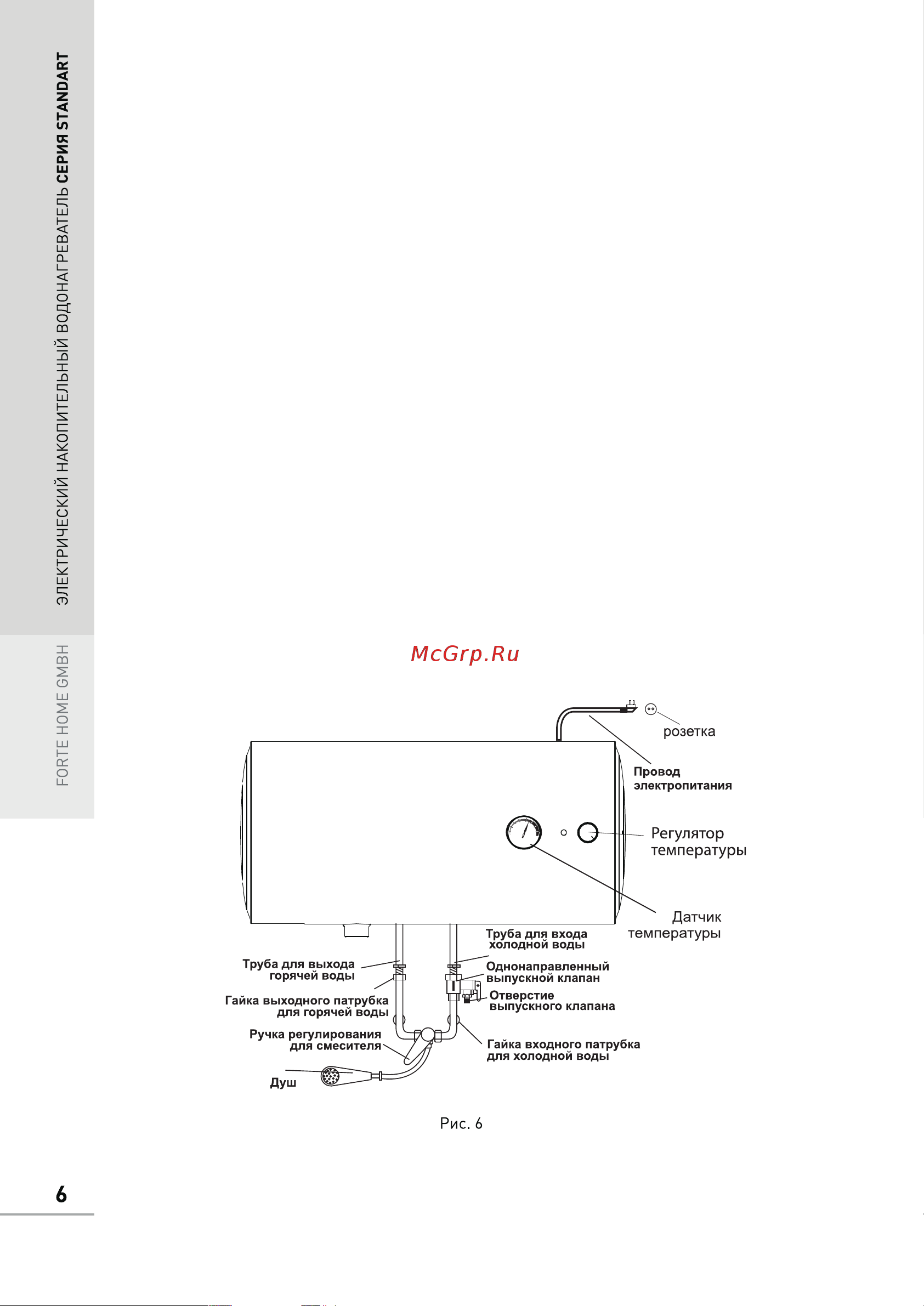

- Со способом подключения к трубопроводу можно ознакомиться на Рис. 6.
- Если пользователь хочет обеспечить поступление воды в несколько точек водоразбо-
ра, тогда нужно обратиться к Рис. 7 для ознакомления со способами подключения к
трубопроводу.
ВНИМАНИЕ! Если вода, подаваемая в ЭВН, не соответствует стандарту на водопро-
водную воду, на входе ЭВН необходимо установить фильтр, тип и параметры которого
может подобрать мастер сервисного обслуживания.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ
- Монтаж ЭВН осуществляется самостоятельно, либо специализированными ограниза-
циями.
- Производитель не несет ответственность за повреждения, вызванные неправильной
установкой пользователем или несоблюдения правил установки данного руководства.
- Электропроводка должна соответствовать Правилам устройства электроустановок
(ПУЭ).
- Проверьте соответствие напряжения в электросети данным, указанным в паспорте и
табличке на корпусе водонагревателя.
- Проверьте правильность выполненного заземления, согласно действующим нормам и
правилам. Сетевая розетка для водонагревателя должна иметь контакт заземления и
быть правильно заземленной.
- Не используйте розетки, подключенные к переносным или барабанным удлинителям.
- Не допускается подключение к этой линии дополнительных электрических устройств.
- Розетка электропитания нагревателя должна находиться в сухом месте.
ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ
1. Поступление воды: Закрепив все трубы, поверните ручку смесителя так, чтобы на
датчике температура воды соответствовала высокой отметке. Снова откройте кран для
поступления холодной воды, в это время бак электрического водонагревателя начнет
наполняться водой. Дождитесь пока из душевого отсека патрубка для выхода воды
начнет поступать вода - это означает, что бак полностью наполнен водой.
Предостережения: Во время работы электрического водонагревателя впускной
водяной клапан от трубы с холодной водой должен быть открыт от начала до конца
работы. Кран смешанной холодной и горячей воды может не только регулировать
температуру воды, но и выполнять функцию закрывания выходящей воды.
2. Напряжение: после подтверждения того, что бак полностью заполнен водой, вы
можете включить вилку в розетку.
3. Действия с горячей водой: после нагрева воды, вы можете использовать горячую воду
из бака. Для этого необходимо смешать горячую и холодную воду. В это же время из
душа должна начать поступать горячая вода.
Предостережения: Во избежание ожогов проверьте, что вода имеет необходимую для
Вас температуру.
4. Защита от перегрева: отключает ТЭН от сети при достижении чрезмерно высокой
температуры воды.
5. Автоматический баланс температур: Когда температура воды в баке достигает
заданной величины, автоматически отключается напряжение и заканчивается нагрев.
Тем временем, отключится и нагревательный индикатор. Электрический водонагрева-
тель будет в состоянии использования нагретой воды. Когда температура воды в баке
снизится, она автоматически начнет нагреваться. После нагревания электричество
будет автоматически отключено и будет сохраняться режим поддержания температуры
воды. Таким образом, происходит автоматическая работа водонагревателя.
