![KALASHNIKOV KVC-A08E5-11 [11/22] Рисунок 7](/img/pdf.png)
KALASHNIKOV KVC-A08E5-11 [11/22] Рисунок 7
![KALASHNIKOV KVC-A08E5-11 [11/22] Рисунок 7](/views2/1785304/page11/bgb.png)
11
200
F
E
B A
L1
L
C
A
19,25
6,50
R6
A (2 : 1)

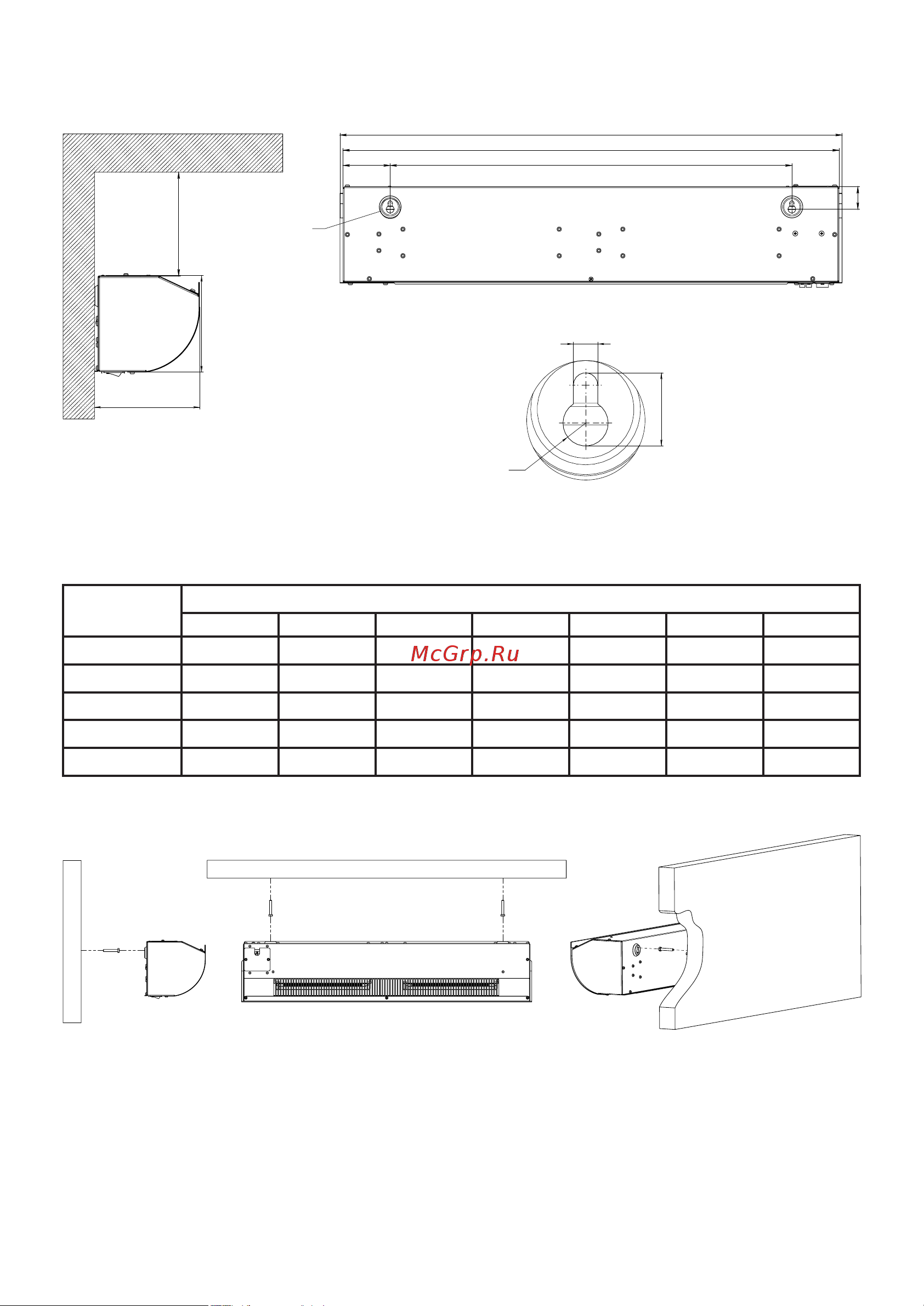

Рисунок 7.
Габаритные и крепежные размеры
Таблица 5. Габаритные и крепежные размеры
Модель завесы
Размеры, мм
A B C L1 L E F
KVC-A06E3-11 410 75 35 560 570 152 168
KVC-A08E3-11 640 75 35 790 800 152 168
KVC-A08E5-11 640 75 35 790 800 152 168
KVC-A15E6-11 1200 192 35 1560 1570 152 168
KVC-A15E9-31 1200 192 35 1560 1570 152 168
Размеры завес без учета гермовводов и крепежных элементов.
Рисунок 8.
Схема крепления завесы горизонтально над проемом к стене с помощью отверстий на корпусе
