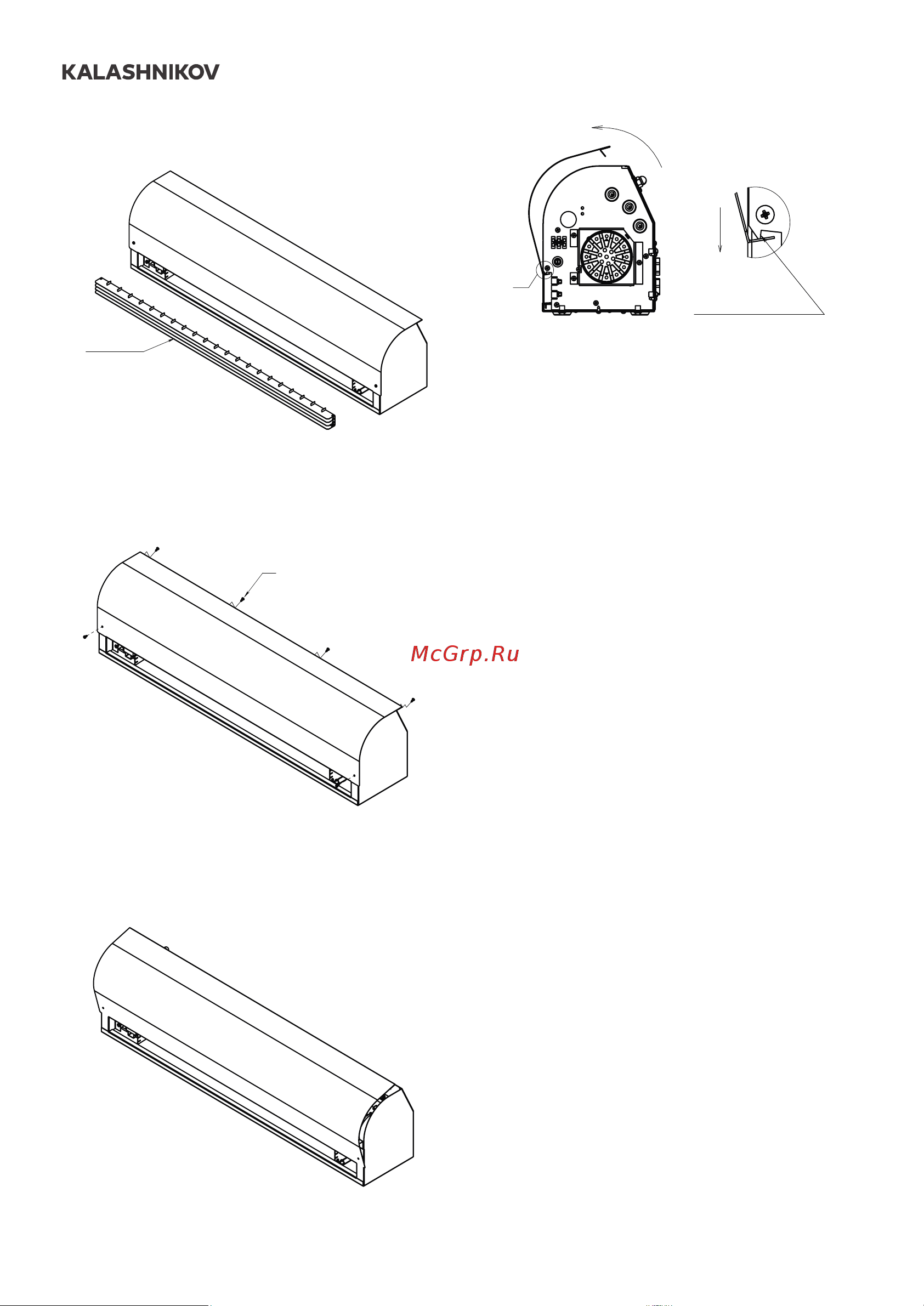

• Демонтировать решетку из завесы (см.
рисунок 5).
• После того, как решетка снята с завесы,
необходимо приступать к снятию крышки. Для
этого, с крышки выкручиваем саморезы (см.
рисунок 6).
• Удерживая крышку за верхнюю часть,
аккуратно вывести последнюю из зацепления
с внутренними деталями завесы (см.рисунок
7, 8).
• Установка крышки и решетки на завесу
осуществляется по этому же алгоритму, но
в обратной последовательности.
8. Техническое обслуживание
8.1 Эксплуатация и техническое
обслуживание завес должно осуществляться
квалифицированным специалистом
при этом необходимо соблюдать меры
безопасности указанные в разделе 1.
8.2 Для обеспечения надежной и
эффективной работы воздушно-тепловых
завес, повышения их долговечности
необходим правильный и регулярный
технический уход. Для контроля работы
завесы необходимо ежемесячно:
• Осматривать завесу (отсутствие шума
и вибраций при работе рабочих колес
вентиляторов);
• При необходимости очищать поверхности
завесы от загрязнения и пыли;
• Проверять электрические соединения
завесы для выявления ослабления,
подгорания, окисления (ослабления
устранить, подгорания и окисления
зачистить).
8.3 Все виды технического
обслуживания проводятся по графику вне
зависимости от технического состояния
завес. Уменьшать установленный объем
и изменять периодичность технического
обслуживания не допускается.
8.4 Устанавливаются следующие
виды технического обслуживания завес, с
момента ввода изделия в эксплуатацию:
• Техническое обслуживание №1 (ТО-1),
через 150-170 ч;
• Техническое обслуживание №2 (ТО-2),
через 600-650 ч;
• Техническое обслуживание №3 (ТО-3),
через 2500-2600 ч. но не реже 1 раза в год;
• Техническое обслуживание №4 (ТО-4),
Решётка
Рисунок 5
Саморезы крепления
крышки
Рисунок 6
Рисунок 7
A
A (1 : 1)
Элемент
крышки
зацепления
Рисунок 8
