10

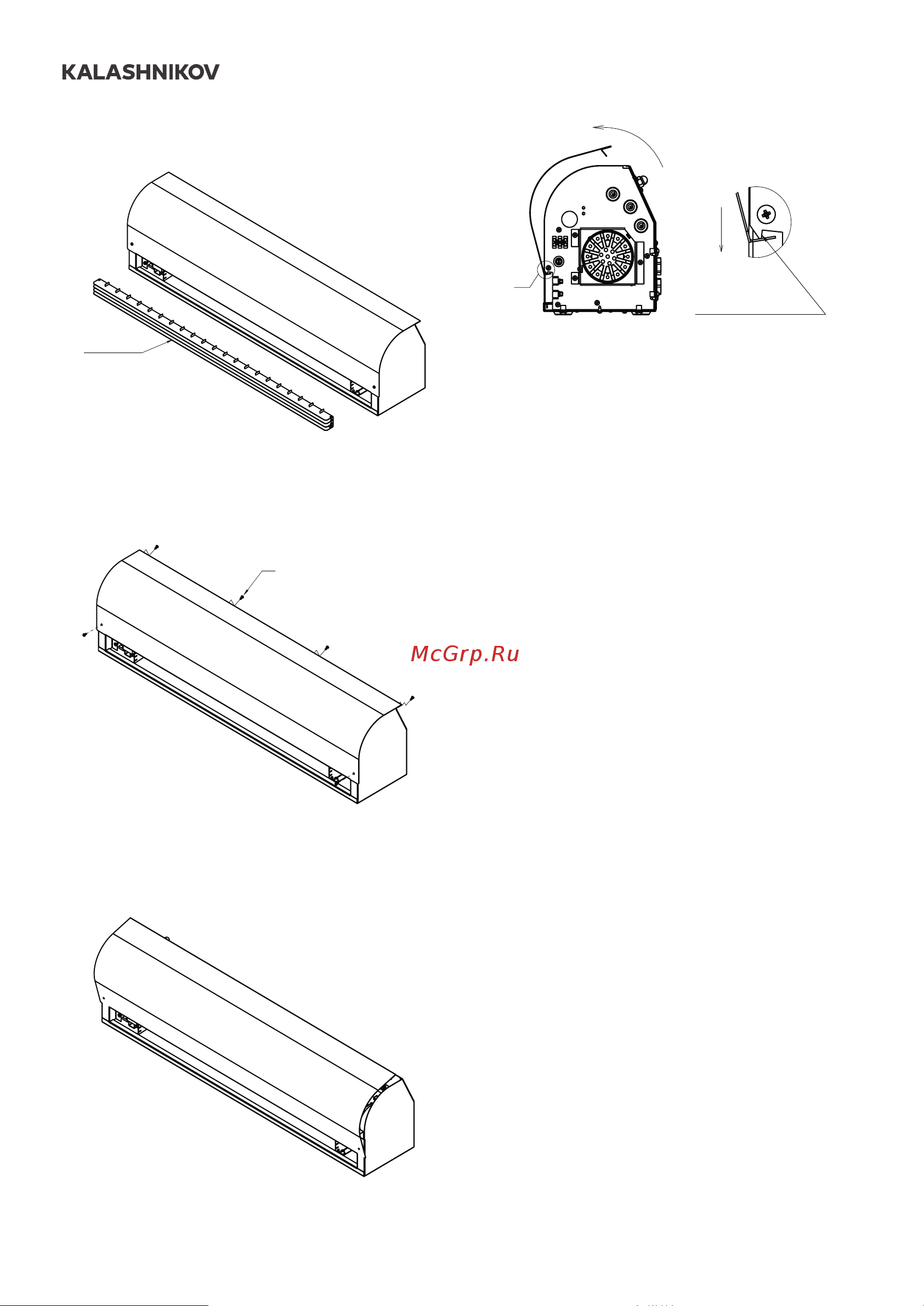

• Демонтировать решетку из завесы (см.
рисунок 5).
• После того, как решетка снята с завесы,
необходимо приступать к снятию крышки. Для
этого, с крышки выкручиваем саморезы (см.
рисунок 6).
• Удерживая крышку за верхнюю часть,
аккуратно вывести последнюю из зацепления
с внутренними деталями завесы (см.рисунок
7, 8).
• Установка крышки и решетки на завесу
осуществляется по этому же алгоритму, но
в обратной последовательности.
8. Техническое обслуживание
8.1 Эксплуатация и техническое
обслуживание завес должно осуществляться
квалифицированным специалистом
при этом необходимо соблюдать меры
безопасности указанные в разделе 1.
8.2 Для обеспечения надежной и
эффективной работы воздушно-тепловых
завес, повышения их долговечности
необходим правильный и регулярный
технический уход. Для контроля работы
завесы необходимо ежемесячно:
• Осматривать завесу и ТЭНы (отсутствие
шума и вибраций при работе рабочих колес
вентиляторов);
• При необходимости очищать поверхности
завесы от загрязнения и пыли;
• При длительных перерывах в эксплуатации
необходимо для просушки ТЭНов включать
завесу на время не менее 30 минут в режиме
максимальной мощности;
• Проверять электрические соединения
завесы для выявления ослабления,
подгорания, окисления (ослабления
устранить, подгорания и окисления
зачистить).
8.3 Частое срабатывание аварийного
термовыключателя не является
нормальным режимом работы завесы и
требует выявления причины. При повторном
включении завесы, после автоматического
выключения от перегрева, следует ее
осмотреть и убедиться, что вентилятор
вращается. При появлении повышенной
вибрации, запаха плавления изоляции
следует прекратить эксплуатацию и
Саморезы крепления
крышки
Рисунок 6
Рисунок 7
A
A (1 : 1)
Элемент
крышки
зацепления
Рисунок 8
Решётка
Рисунок 5
