7
Устройство и порядок работы
необходимо отключить завесу от питания,
дождаться пока она остынет, выяснить
причину перегрева и устранить их. Затем
открутив колпачковую гайку накрученную
на термостат (расположение на завесе
показано на рисунке 2), нажать на кнопку
термостата и накрутить гайку обратно.
5.7 Задержка выключения вентиляции
(режим продувки).
5.7.1 В завесах с электрическим
источником тепла предусмотрена задержка
выключения вентиляции. После выключения
завесы с помощью переключателей на
контроллере управления, она начнет
работать в течении 3 минут в максимальном
режиме вентиляции и затем отключится.
5.7.2 При выключении завесы с помощью
отключения ее цепи питания задержка
выключения вентиляции не включится. При
таком отключении возможно срабатывание
устройства аварийного отключения тэнов.
Для восстановления работы нагревательных
элементов см. п.5.6.
6. Комплект поставки
6.1 Воздушно-тепловая завеса.
6.2 Контроллер KRC - 32.
6.3 Провод для подключения контроллера
KRC - 32.
6.3 Паспорт.
6.4 Комплект кронштейнов для установки.
7. Требования к установке и
подключению
7.1 При монтаже и запуске завес в
эксплуатацию необходимо соблюдать меры
безопасности указанные в разделе 1.
7.2 Установка завес.
7.2.1 Завеса размещается стационарно,
возможен горизонтальный (как можно ближе
к верхнему краю проема) и вертикальный
монтаж (слева или справа над проемом).
7.2.2 Минимально допустимое расстояние
между верхней стенкой корпуса завесы и
потолком должно быть не менее 300 мм.
7.2.3 Установка завес с помощью
кронштейнов.
7.2.3.1 На задней стенке завесы имеются
четыре отверстия под крепление
кронштейнов с резьбой М6. Для установки
завесы необходимо произвести следующие
действия (рисунки 12 и 13):
• Закрепить кронштейны к несущей
конструкции, в соответствии с
необходимыми размерами;
• Вкрутить наполовину болты в отверстия;
• Навесить изделие на кронштейны;
• Затянуть болты крепления.
7.2.4 Установка завес без кронштейнов.
7.2.4.1 В задней стенке корпуса завесы
имеются пазы для установки завесы. Для
установки завесы необходимо произвести
следующие действия (рисунки 14 и 15):
• Вкрутить в несущую конструкцию шурупы
или болты с диаметром шляпки от 9 до 11
мм.
• Навесить изделие на шурупы или болты.
7.2.5 Установка завес к потолку
(вкручивание шпилек в завесу).
7.2.5.1 На верхней стенке завесы
имеются четыре отверстия под крепление
кронштейнов с резьбой М6. (Внимание!!!
На момент поставки завесы, отверстия
заглушены технологическими винтами в
количестве 4 шт.). Для установки завесы
необходимо произвести следующие
действия (рисунок 10):
• Выкрутить технологические винты в
количестве 4 шт.
• Закрепить кронштейны к несущей
конструкции, в соответствии с
необходимыми размерами;
• Вкрутить шпильки М6 в отверстия и затянуть
гайкой с шайбой гровер;
• Накрутить гайки на свободные концы
шпилек;
• Навесить изделие на кронштейны и затянуть
верхние гайки.
7.2.6 Установка завес к потолку
(вкручивание шпилек в потолок).
7.2.6.1 На верхней стенке завесы

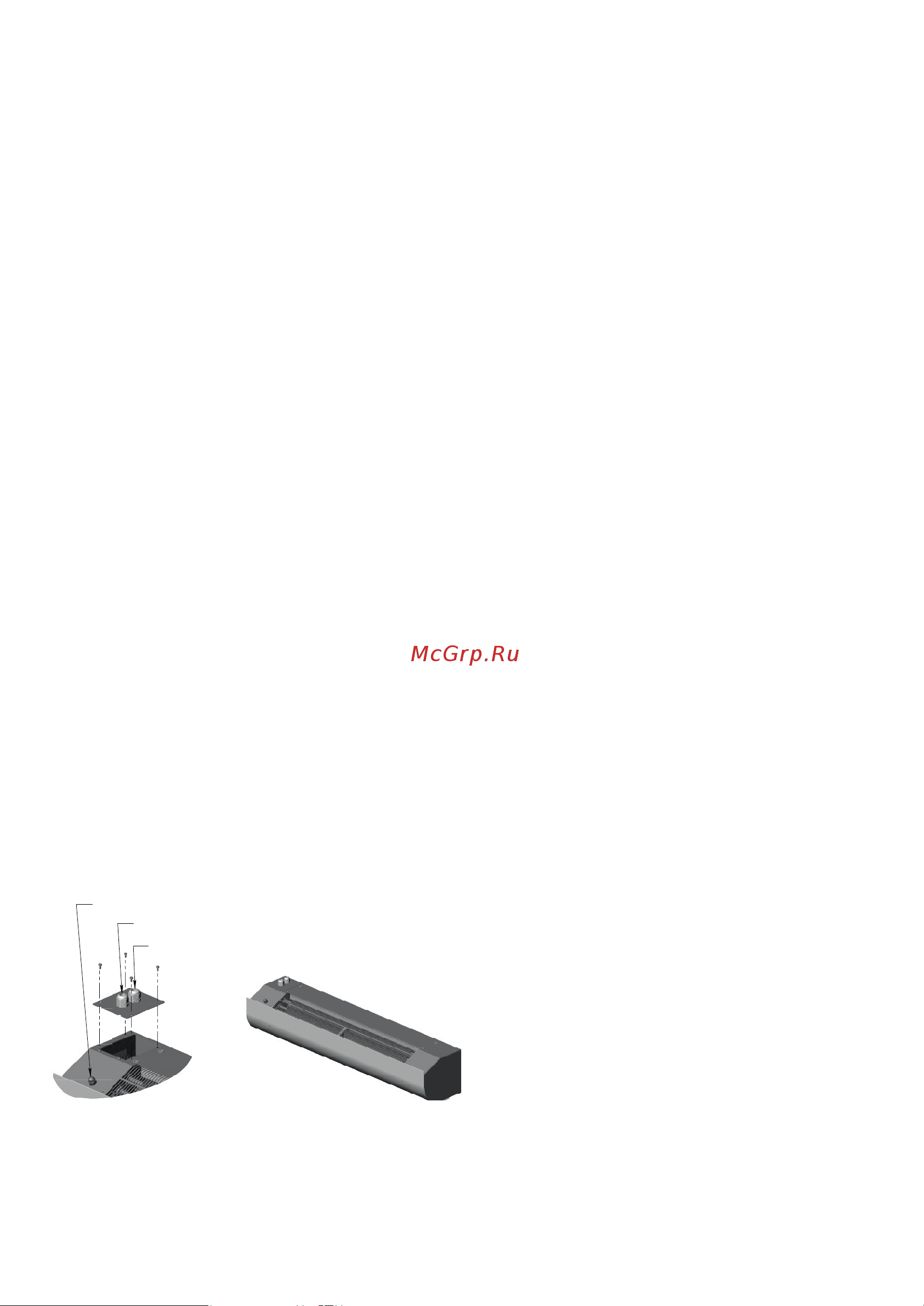

Ââîä äëÿ êàáåëÿ óïðàâëåíèÿ
Ââîä äëÿ ñèëîâîãî êàáåëÿ
Êîëïà÷êîâàÿ ãàéêà àâàðèéíîãî òåðìîñòàòà
Рисунок 2.
Воздушно-тепловая завеса.
