22

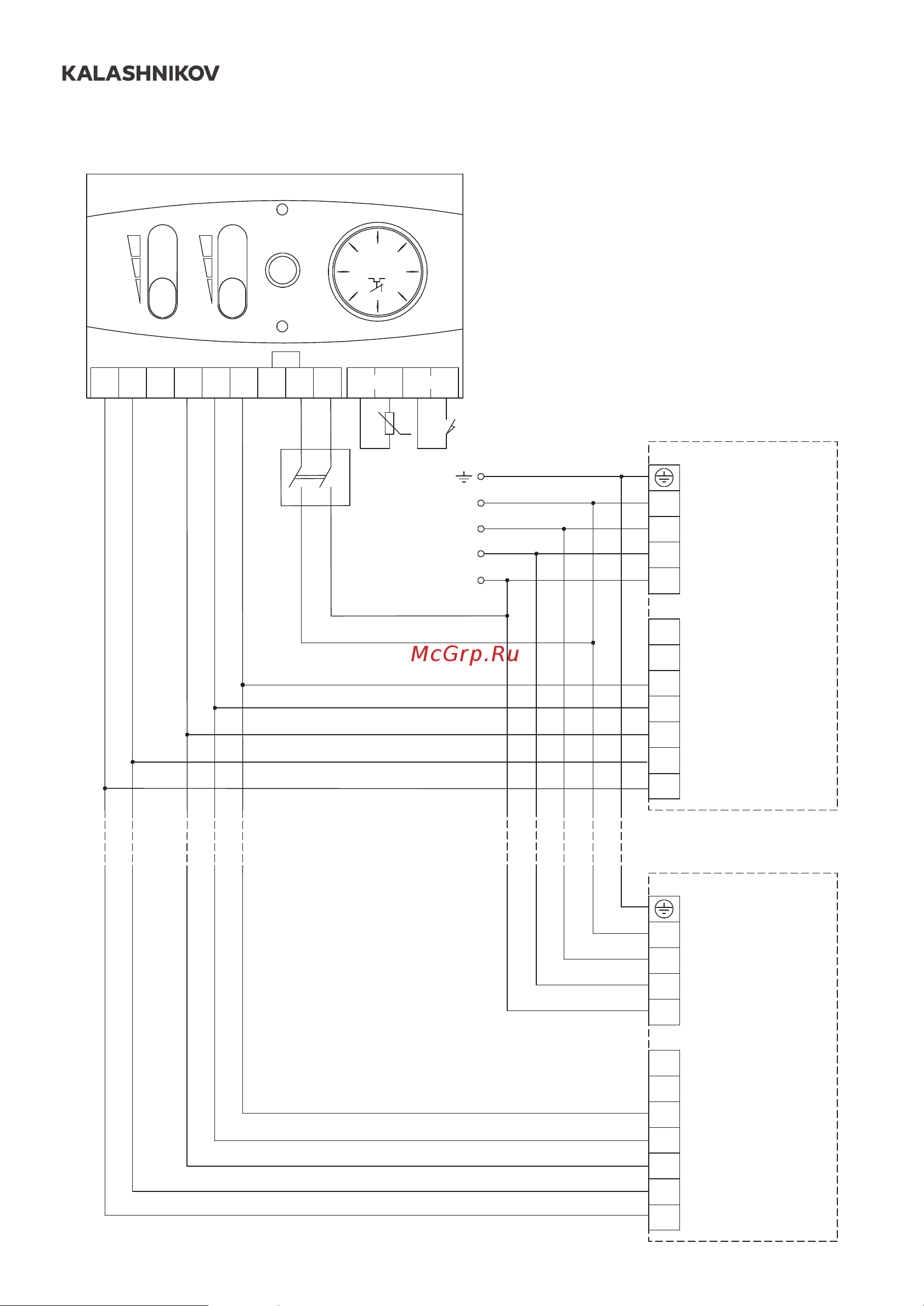

Рисунок 21. Схема электрическая подключения нескольких завес к одному контроллеру
LED1 - индикатор работы вентиляции;
LED2 - индикатор работы нагрева;
S1 - кнопка ВКЛ/ВЫКЛ;
SQ1 - датчик двери;
SK1 - терморегулятор;
ХТ1-XTn - колодка клеммная;
SA2 - переключатель режимов вентиляции;
SA1 - переключатель режимов нагрева;
RK1 - термодатчик;
QF1 - автоматический выключатель.
RK1
t
°
SQ1
~
400V
ХТ3 ХТ4
ХТ1
L1
L2
L3
N
Тепловая завеса
5
6
8
9
4
2
ХТ2
1
ХТn
L1
L2
L3
N
Тепловая завеса
5
6
8
9
4
2
ХTn
1
N NN N N N NN N N
1 2 3 4 5 6 7 8 9
NTC DOOR
Q
F1
N
L1
L2
L3
t,
°
C
SK1
S1
LED-1
(green)
SA2SA1
LED-2
(red)
