Устройство прибора
Несущая конструкция тепловентилятора
(см. рис.1) состоит из корпуса (1), из-
готовленного из листовой стали и имею-
щего цилиндрическую форму. В корпусе
размещены вентилятор и трубчатые элек-
тронагревательные элементы. Снаружи
корпуса расположен блок управления
(2). Корпус, закрытый воздухозаборной
(3) и воздуховыпускной (4) решетками,
винтами устанавливается к ручке-под-
ставке (5) и имеет возможность поворота
в вертикальной плоскости. Угол поворота
фиксируется винтами (6). Вентилятор за-
тягивает воздух через отверстия возду-
хозаборной решетки. Воздушный поток,
втянутый вентилятором в корпус, про-
ходя между петлями трубчатых электро-
нагревательных элементов, нагревается
и подается в помещение через отверсти-
воздуховыпускной решетки.
5
3
1
6
2
4

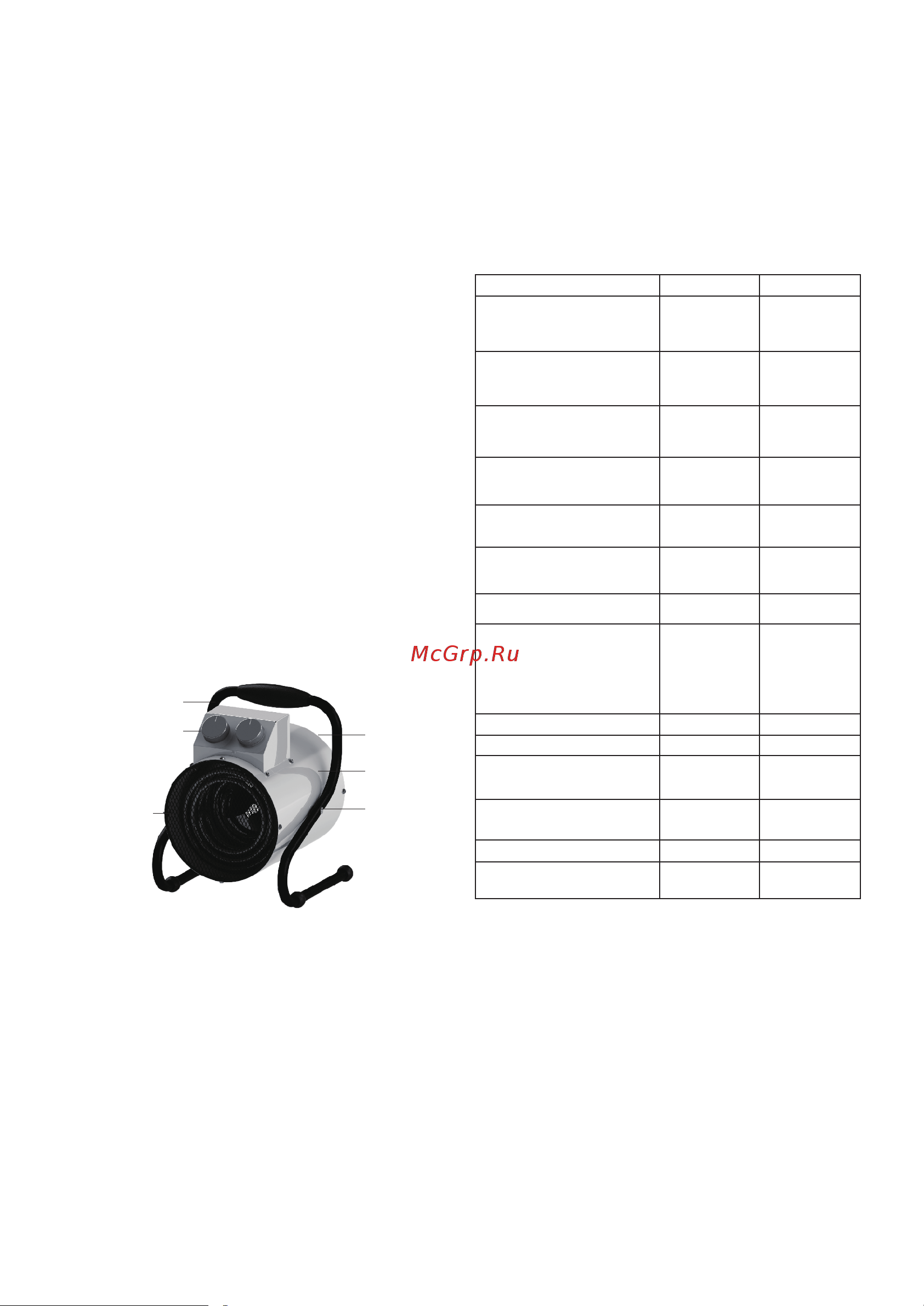

Рис. 1. Устройство прибора
1. Поворотный корпус
2. Блок управления
3. Воздухозаборная решетка
4. Воздуховыпускная решетка
5. Ручка-подставка
6. Фиксатор
Работа тепловентилятора возможна в
одном из следующих режимов:
–режим 2–вентиляция;
–режим 3–вентиляция с нагревом (не-
полная мощность);
–режим 4–вентиляция с нагревом (пол-
ная мощность).
Управление прибором
1. Положение выключения прибора.
2. Положение режима вентиляции без на-
грева.
3. Положение частичной мощности на-
грева.
4. Положение полной мощности нагрева.
5. Ручка переключателя режимов.
6. Ручка регулировки термостата.
Технические характеристики
Технические характеристики указаны в
таблице ниже
Параметр
KVF-E2-11 KVF-E3-11
Максимальная
потребляемая мощность,
кВт
2 3
Частичная потребляемая
мощность, кВт
1 1,5
Номинальная мощность (в
режиме вентиляции), Вт
30 30
Номинальный ток, А
8,9 13,2
Номинальное
напряжение, В
220-230~50 220-230~50
Производительность по
воздуху, не менее, м
3
/ч*
260 260
Площадь обогрева, м
2
**
до 20 до 30
Увеличение температуры
воздуха на выходе в
режиме максимальной
мощности
23 °С 34,5 °С
Степень защиты IP 20 IP 20
Класс электрозащиты I класс I класс
Размеры прибора
(ШхВхГ), мм
245х315х250 245х315х250
Размеры упаковки
(ШхВхГ), мм
260х340x260 260х340x260
Вес нетто, не более, кг 3,2 3,5
Вес брутто, не более, кг 3,5 3,8
* Примечание: при падении напряжения в сети
на 10% возможно снижение производительности по
воздуху от номинального значения на 20%, снижение
потребляемой мощности в максимальном режиме до
25%.
**Примечание: Указана ориентировочная площадь
обогрева
