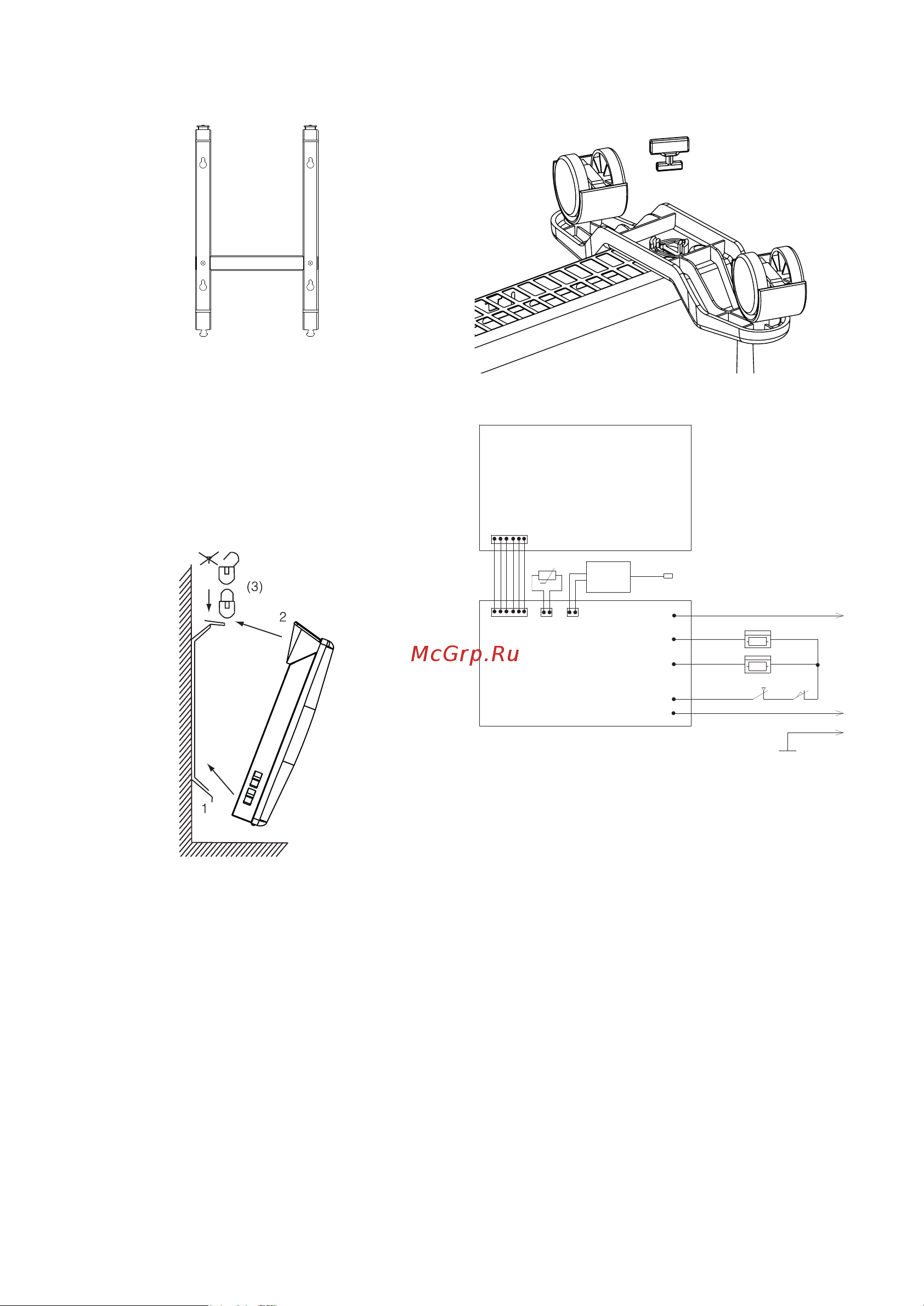

KALASHNIKOV KVCH-E05E-11 [9/14] Принципиальная схема конвектора электроника с ионизатором

Рис. 8

11. Схема электрическая

А1 - плата управления;

А2 - плата питания;

А3 - блок ионизатора воздуха;

EK1 - нагревательный элемент;

SK1 - защитный термостат;

SQ1 - датчик опрокидывания;

RK1 - датчик температуры.

Подключение конвекторов в трехфазных

сетях.

В трехфазных сетях (3L, N, PE) конвектора не-

обходимо подключать таким образом, чтобы

равномерно нагрузить все три фазы сети (см.

схему ниже). Каждый конвектор подключает-

ся через стандартную сетевую розетку типа

«евро» (С2 по ГОСТ 7396.1-89) подключенную

к одной из трех фаз, нулю и заземлению. Дан-

ная сеть обязательно должна быть рассчитана

на подключаемую к ней нагрузку и защищена

автоматическим выключателем (дифферен-

циальным автоматом), подобранным согласно

тока подключенных конвекторов (см. таблицу

тех.хар.).

Рис. 6

Закрепить прибор на кронштейне необходи-

мо следующим образом:

• наденьте на кронштейн нижнюю часть кон-

вектора при помощи специальных отвер-

стий, расположенных в нижней части кон-

вектора;

• наденьте верхнюю часть конвектора на

кронштейн, зафиксировав его при помощи

защелок на кронштейне.

Рис. 7

Установка на полу

Используя стойки и ролики, которые идут в

комплекте, а также изучив схему крепления

ниже, установите прибор на полу.

• перевернуть конвектор нижней частью

кверху;

• взять одну из опорных ножек с роликами;

• приложить планку опорной ножки к месту

крепления на конвекторе так, чтобы выпу-

клая часть планки прилегала плотно к кор-

пусу конвектора, винтовое отверстие долж-

но совпасть;

• закрепите опорную ножку с помощью

специального пластикового полуоборотного

крепления, которое входит в комплект;

• так же установить вторую ножку.

Монтаж прибора

А1-плат а управления;

А2-плата пит ания;

А3-блок ионизатора воздуха;.

EK1-нагревательный элемент;

SK1-защит ный термост ат;

SQ1-дат чик опрокидывания;

RK1-датчик т ем пературы.

(

)

220-240В

SQ1

EK1.1

SK1

EK1.2

HIGH

LOW

COM1

RK1

А1

А2

CN2

CN3

CN4

А3

CN1

PDF created with pdfFactory Pro trial version www.pdffactory.com

~220-240 В
