АВТОМАТИКА И СХЕМА ПОДКЛЮЧЕНИЯ

Комнатный термостат TDS входит в стандартную комплектацию аппаратов ГРЕЕРС.

Наименование

Внешний

вид

Технические данные

TDS В КОМПЛЕКТЕ

Комнатный термостат со

встроенным

трехступенчатым

регулятором скорости

вращения вентилятора

Диапазон настройки температуры: +10…+30°C

Диапазон рабочей температуры: 0…+40°C

Степень защиты: IP30

Макс.нагрузка наклеммы: 6 А

Макс.сечение провода: 1,5 мм

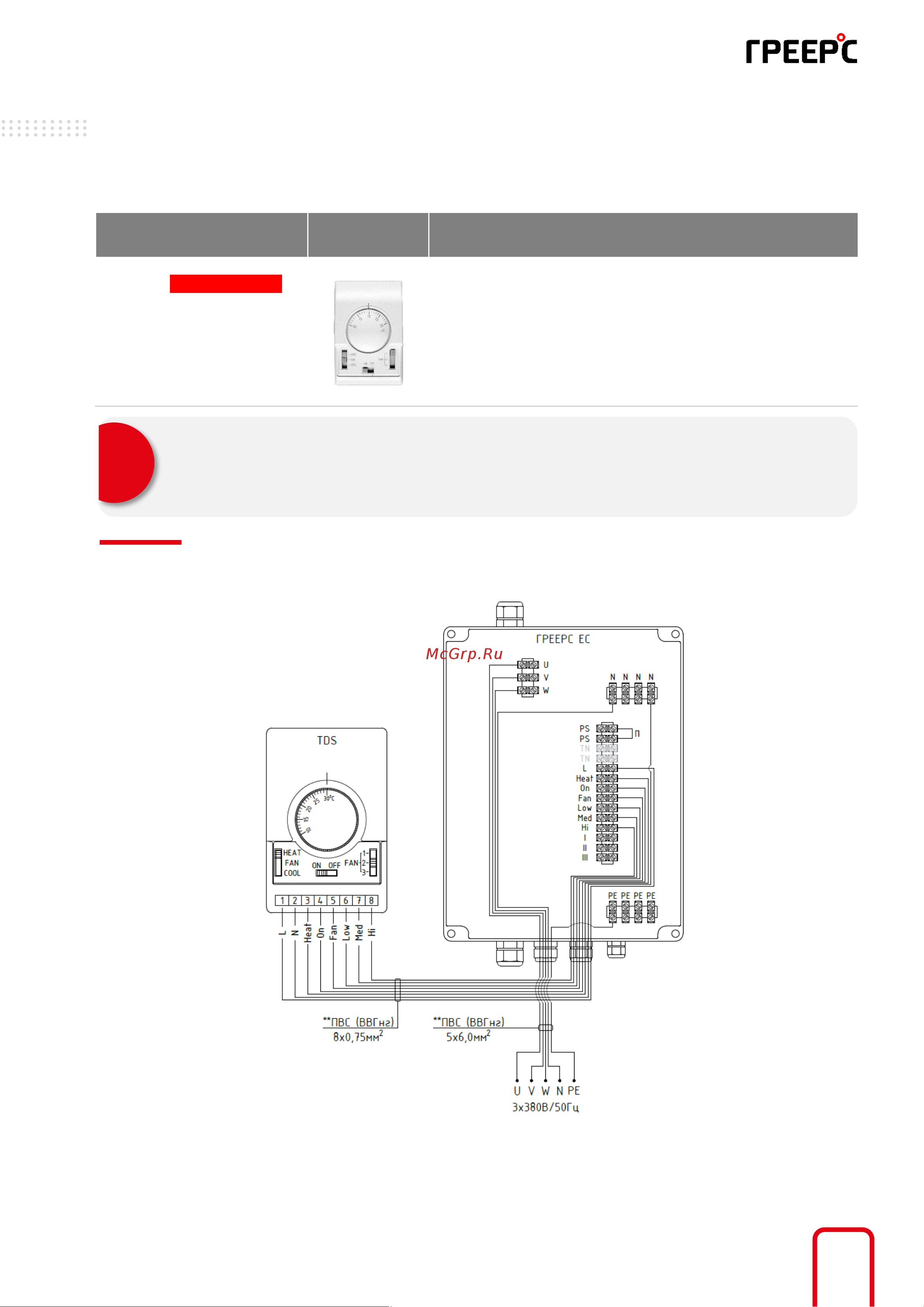

Схема подключения термостата TDS и аппарата*

* Максимальное рекомендуемое количество подключенных аппаратов - 5 аппаратов ГРЕЕРС ЕС-12 или 5 аппаратов ГРЕЕРС

ЕС-21.

** Подбор сечения провода осуществляется проектировщиком исходя из количества подключаемых аппаратов

В клеммах PS по умолчанию установлена перемычка. При необходимости перемычку можно убрать и подключить сигнальный

кабель для отключения системы при пожаре.

Термостат должен устанавливаться на высоте 1,5м над землей в помещении в

отдалении от источника тепла и холода. В стандартном исполнении соединен с

аппаратом проводом 8x0,75 мм

длиной 5м. В случае необходимости установки

термостата на большем расстоянии от аппарата, провод можно удлинить.
