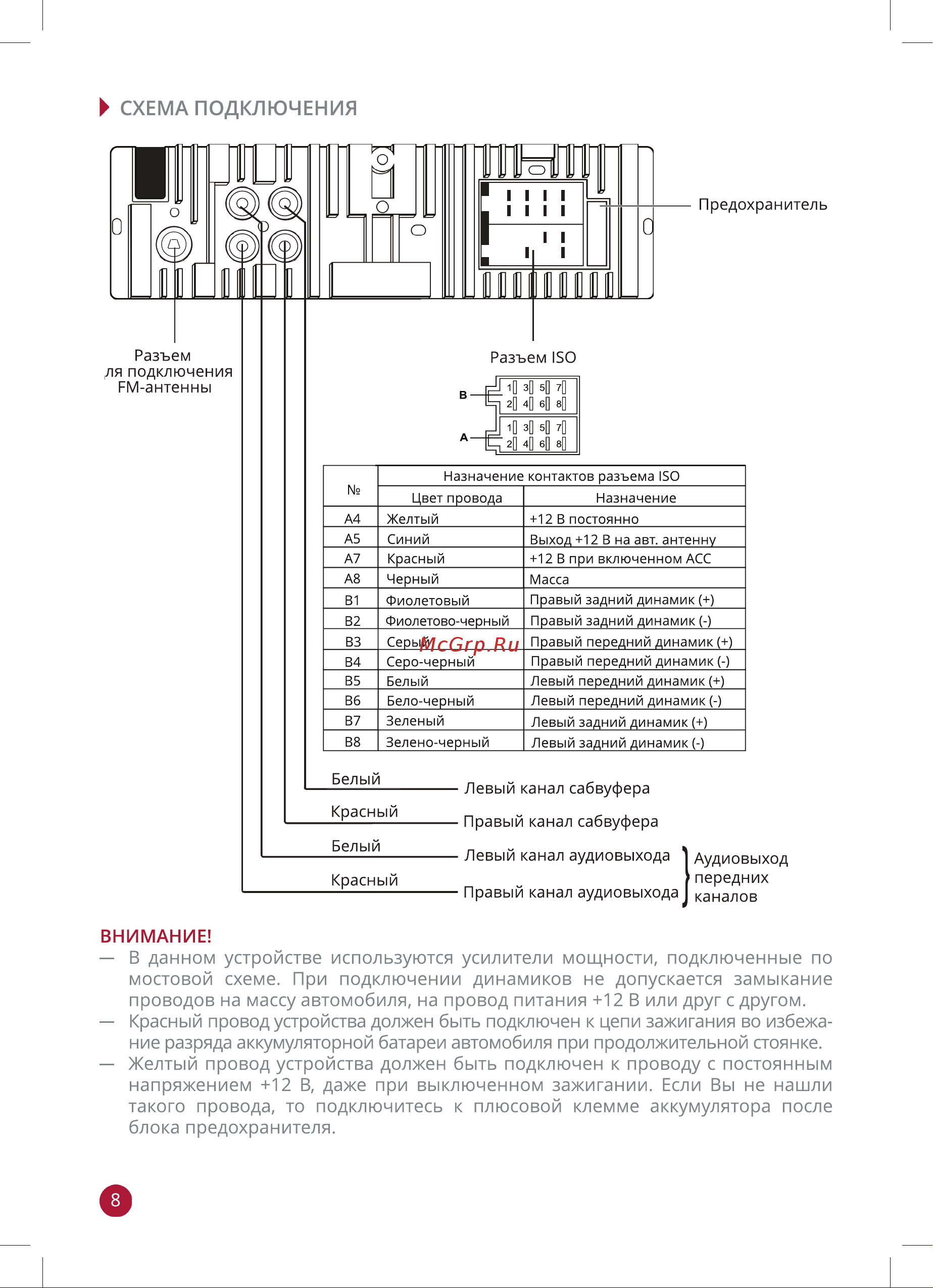

СХЕМА ПОДКЛЮЧЕНИЯ Разъем дя подключения РМ антенны Разъем 150 10 зД бД 7 10 30 бД Д зД 4Д бД зД А4 А5 А7 А8 В1 В2 вз В4 В5 Вб В7 В8 Назначение контактов разъема 150 Цвет провода Желтый Синий Красный Черный Фиолетовый Фиолетово черный Серый Серо черный Белый Бело черный Зеленый Зелено черный Белый Красный Белый Красный Назначение 12 В постоянно Выход 12 В на авт антенну 12 В при включенном АСС Масса Правый задний динамик Правый задний динамик Правый передний динамик Правый передний динамик Левый передний динамик Левый передний динамик Левый задний динамик Левый задний динамик Левый канал сабвуфера Правый канал сабвуфера Левый канал аудиовыхода Правый канал аудиовыхода Аудиовыход передних каналов ВНИМАНИЕ В данном устройстве используются усилители мощности подключенные по мостовой схеме При подключении динамиков не допускается замыкание проводов на массу автомобиля на провод питания 12 В или друг с другом Красный провод устройства должен быть подключен к цепи зажигания во избежа ние разряда аккумуляторной батареи автомобиля при продолжительной стоянке Желтый провод устройства должен быть подключен к проводу с постоянным напряжением 12 В даже при выключенном зажигании Если Вы не нашли такого провода то подключитесь к плюсовой клемме аккумулятора после блока предохранителя
