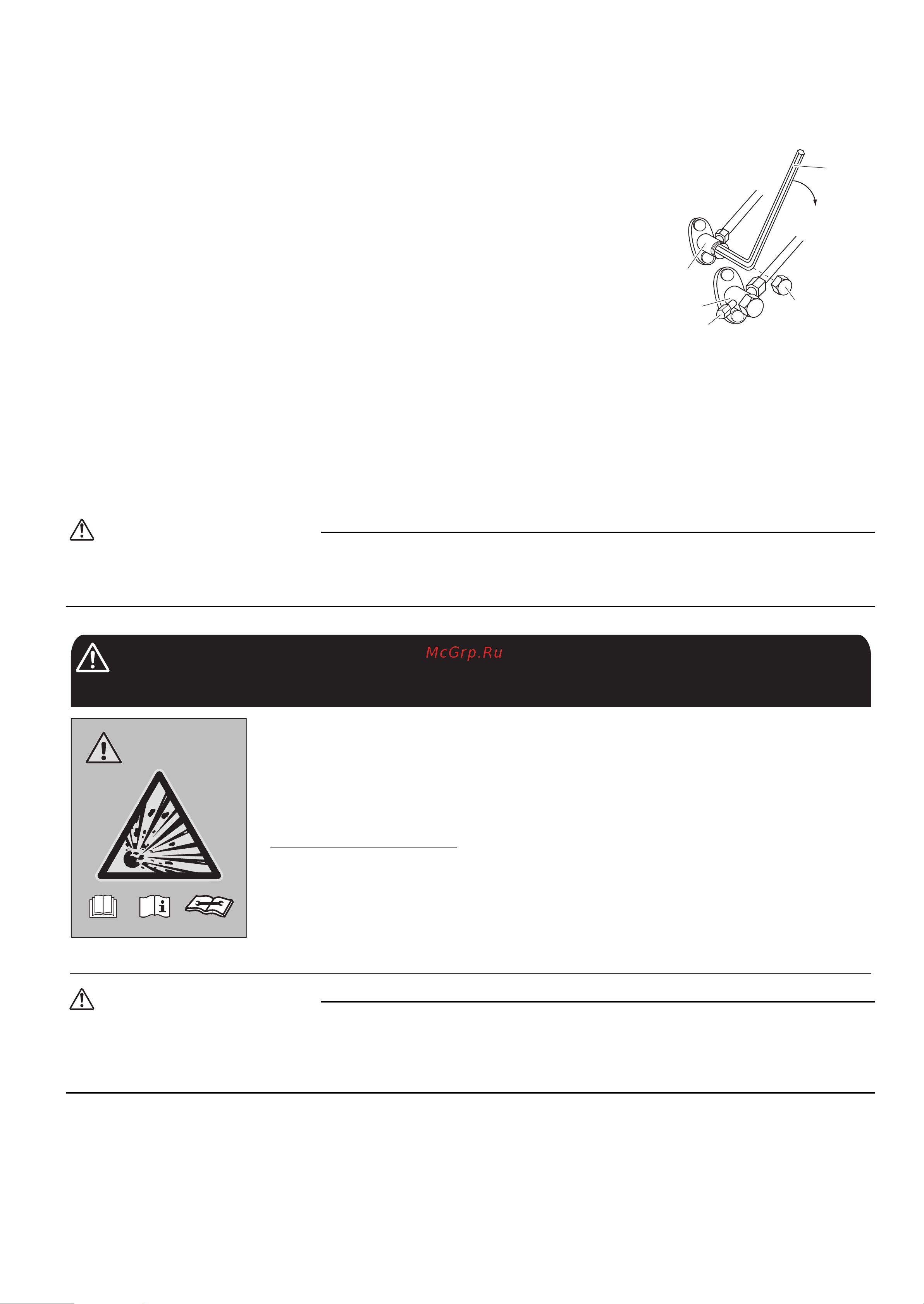

Русский 11
Операция откачки
Для защиты окружающей среды всегда проводите операцию откачки перед переносом или
утилизацией агрегата.
1) Снимите крышки с газового и жидкостного запорных вентилей.
2) Выполните операцию принудительного охлаждения.
3) Через 3–4 минуты закройте жидкостный запорный вентиль с помощью
шестигранного ключа.
4)
Через 5–6 минут закройте газовый запорный вентиль и остановите
операцию принудительного охлаждения.
Операция принудительного охлаждения
Использование переключателя Включения/Выключения
внутреннего агрегата
Нажмите переключатель Включения/Выключения не менее чем на 5
секунд. (Операция начинается.)
• Операция принудительного охлаждения завершается автоматически приблизительно через 15 минут.
Чтобы остановить операцию, нажмите переключатель Включения/Выключения внутреннего агрегата.
Использование пульта дистанционного управления внутреннего агрегата
Выполните пробный запуск в режиме охлаждения. Процедура пробного запуска описана в руководстве по монтажу,
которое прилагается к внутреннему агрегату, и
руководстве по пульту дистанционного управления.
• Операция принудительного охлаждения завершается автоматически приблизительно через 30 минут.
Чтобы остановить операцию, нажмите кнопку Включения/Выключения.
ПРЕДОСТЕРЕЖЕНИЕ
Если используется принудительное охлаждение и наружная температура не превышает -10°C, может сработать
защитное устройство, препятствующее эксплуатации. В такой ситуации нагрейте термистор контроля наружной
температуры на наружном агрегате до -10°C или выше. Операция начинается.
ПРЕДОСТЕРЕЖЕНИЕ
• Во время откачки не касайтесь клеммной колодки. Поскольку она находится под высоким напряжением, это может
привести к поражению электрическим током.
• После закрытия запорного вентиля в контуре жидкого хладагента в течение 3 минут закройте запорный вентиль
газовой линии. Затем остановите работу в принудительном режиме.
Запорный вентиль в
контуре жидкого хладагента
Запорный вентиль
газовой линии
Сервисный порт
Колпачок
вентиля
Закрыть
Шестиг-
ранный
гаечный
ключ
ɉɊȿȾɍɉɊȿɀȾȿɇɂȿ
ɇɚɛɥɨɤɟɪɚɡɦɟɳɚɸɬɫɹɩɪɟɞɫɬɚɜɥɟɧɧɵɟɧɢɠɟɷɬɢɤɟɬɤɢɌɳɚɬɟɥɶɧɨɢɡɭɱɢɬɟɫɥɟɞɭɸɳɢɟɢɧɫɬɪɭɤɰɢɢ
ɉɊȿȾɍɉɊȿ
ɀȾȿɇɂȿ
1)
2)
3) 4) 5)
• ȼɫɥɭɱɚɟɭɬɟɱɤɢɜɤɨɧɬɭɪɟɰɢɪɤɭɥɹɰɢɢɯɥɚɞɚɝɟɧɬɚɧɟɜɵɩɨɥɧɹɣɬɟɨɬɤɚɱɤɭ
ɫɢɫɩɨɥɶɡɨɜɚɧɢɟɦɤɨɦɩɪɟɫɫɨɪɚ
• ɂɫɩɨɥɶɡɭɣɬɟɫɢɫɬɟɦɭɫɛɨɪɚɯɥɚɞɚɝɟɧɬɚɜɨɬɞɟɥɶɧɵɣɛɚɥɥɨɧ
• ɉɪɟɞɭɩɪɟɠɞɟɧɢɟɜɨɜɪɟɦɹɨɬɤɚɱɤɢɫɭɳɟɫɬɜɭɟɬɨɩɚɫɧɨɫɬɶɜɡɪɵɜɚ
• Ɉɬɤɚɱɤɚɫɢɫɩɨɥɶɡɨɜɚɧɢɟɦɤɨɦɩɪɟɫɫɨɪɚɦɨɠɟɬɩɪɢɜɟɫɬɢɤɫɚɦɨɜɨɫɩɥɚɦɟɧɟɧɢɸ
ɜɫɥɟɞɫɬɜɢɟɩɪɨɧɢɤɧɨɜɟɧɢɹɜɨɡɞɭɯɚ
ɂɫɩɨɥɶɡɭɟɦɵɟɨɛɨɡɧɚɱɟɧɢɹ
1)
ɉɪɟɞɭɩɪɟɠɞɚɸɳɢɣɡɧɚɤ,62±:
2)
ɉɪɟɞɭɩɪɟɠɞɟɧɢɟɜɡɪɵɜɨɨɩɚɫɧɨɟɜɟɳɟɫɬɜɨ,62±:
3)
ɑɢɬɚɣɬɟɪɭɤɨɜɨɞɫɬɜɨɨɩɟɪɚɬɨɪɚ,62±
4)
Ɋɭɤɨɜɨɞɫɬɜɨɨɩɟɪɚɬɨɪɚɢɧɫɬɪɭɤɰɢɢɩɨɷɤɫɩɥɭɚɬɚɰɢɢ,62±
5)
ɂɧɞɢɤɚɬɨɪɨɛɫɥɭɠɢɜɚɧɢɹɱɢɬɚɣɬɟɬɟɯɧɢɱɟɫɤɨɟɪɭɤɨɜɨɞɫɬɜɨ,62±
3PRU386698-4L.book Page 11 Thursday, April 27, 2017 8:36 AM
