Daikin ATXN35MV1B [66/156] Carga adicional

4-10

Modelo ATXN25MV1B ATXN35MV1B ATXN50MV1B ATXN60MV1B

Largo mín. admisible (L), m 33

Largo máx. admisible (L), m 20 30

Elevación Máxima Permitida (E), m 10 10

Tamaño de la tubería de gas, mm / (pulg) 9,52 (3/8") 12,70 (1/2") 15,88 (5/8")

Tamaño de la tubería de líquido, mm / (pulg) 6,35 (1/4") 6,35 (1/4")

Interior ATXN25MV1B ATXN35MV1B ATXN50MV1B ATXN60MV1B

Exterior ARXN25MV1B ARXN35MV1B ARXN50MV1B ARXN60MV1B

Carga Adicional [g/m] 20 20 20 20

La carga de refrigerante adicional [g] por longitud adicional de 1m como en la tabla

*Asegúrese de añadir la cantidad apropiada de refrigerante adicional. De lo contrario, podría disminuir el rendimiento.

Observación: El refrigerante precargado en la unidad de exterior está previsto para una longitud de tubería de 7,5m.

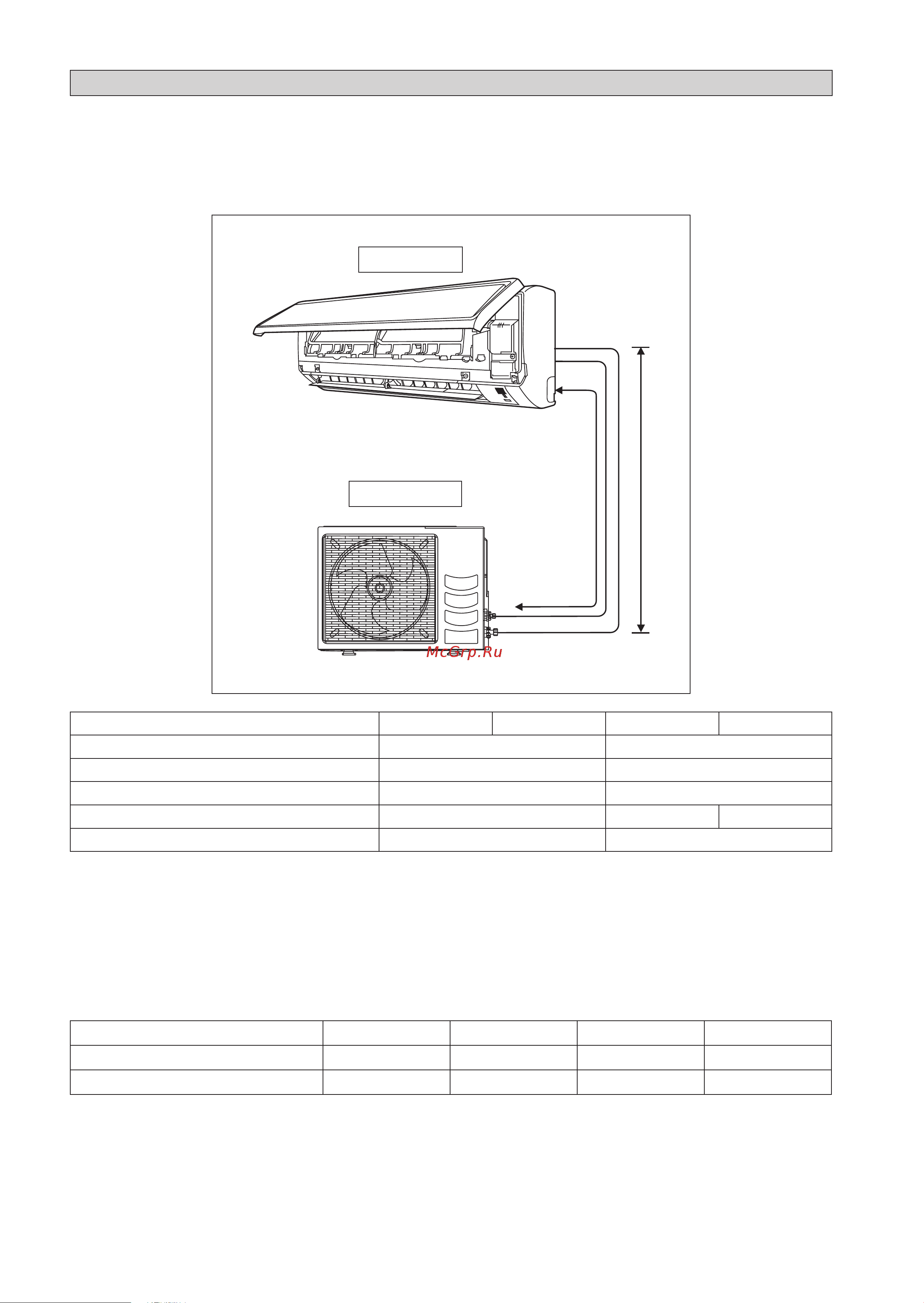

Unidad exterior

Unidad interior

Longitud de tubería permitida

Si la tubería es demasiado larga, tanto la capacidad como la fiabilidad de la unidad disminuirán. Cuando reduzca el número

de pliegues, la resistencia a la circulación del sistema de refrigerante aumentará, reduciendo por lo tanto la capacidad de

refrigeración. Como resultado, el compresor podría volverse defectuoso. Escoger siempre el trayecto más corto y atenerse a

las indicación provistas en la siguiente tabla:

TUBERÍA DE REFRIGERANTE

Carga Adicional

El refrigerante está precargado en la unidad de exterior. Si la longitud de la tubería es inferior a 7,5m, no es necesaria una

carga adicional después de la aspiración. Si la longitud de la tubería tiene más de 7,5m utilice un valor de carga adicional

como se indica en la tabla.

Ejemplo:

ATXN25MV1B & ARXN25MV1B con una longitud de tubería de 12m la longitud de tubería adicional es de 4,5m. Por lo tanto,

Carga Adicional = 4,5[m] x 20[g/m]

= 90,0[g]
