Modeller ATXN25MV1B ATXN35MV1B ATXN50MV1B ATXN60MV1B

Min. izin verilen uzunluk (L), m 33

Max. izin verilen uzunluk (L), m 20 30

Maks. izin verilen Yükseklik (E), m 10 10

Gaz Borusu Boyu, mm/(inç) 9,52 (3/8") 12,70 (1/2") 15,88 (5/8")

Akışkan Borusu Boyu, mm/(inç) 6,35 (1/4") 6,35 (1/4")

L E

İç Mekan ATXN25MV1B ATXN35MV1B ATXN50MV1B ATXN60MV1B

Dış Mekan ARXN25MV1B ARXN35MV1B ARXN50MV1B ARXN60MV1B

İlave gaz şarjı [g/m] 20 20 20 20

Her Bir Ilave 1m Uzunluk Için Gerekli Ek Soğutucu Dolumu [g]

* Uygun miktarda ilave soğutucu eklemeyi unutmayın. Bunu yapmamak daha az bir performansa neden olabilir.

Not: Dış ünite içine önceden doldurulmuş soğutucu en fazla 7,5m uzunluğunda boru tesisatı içindir.

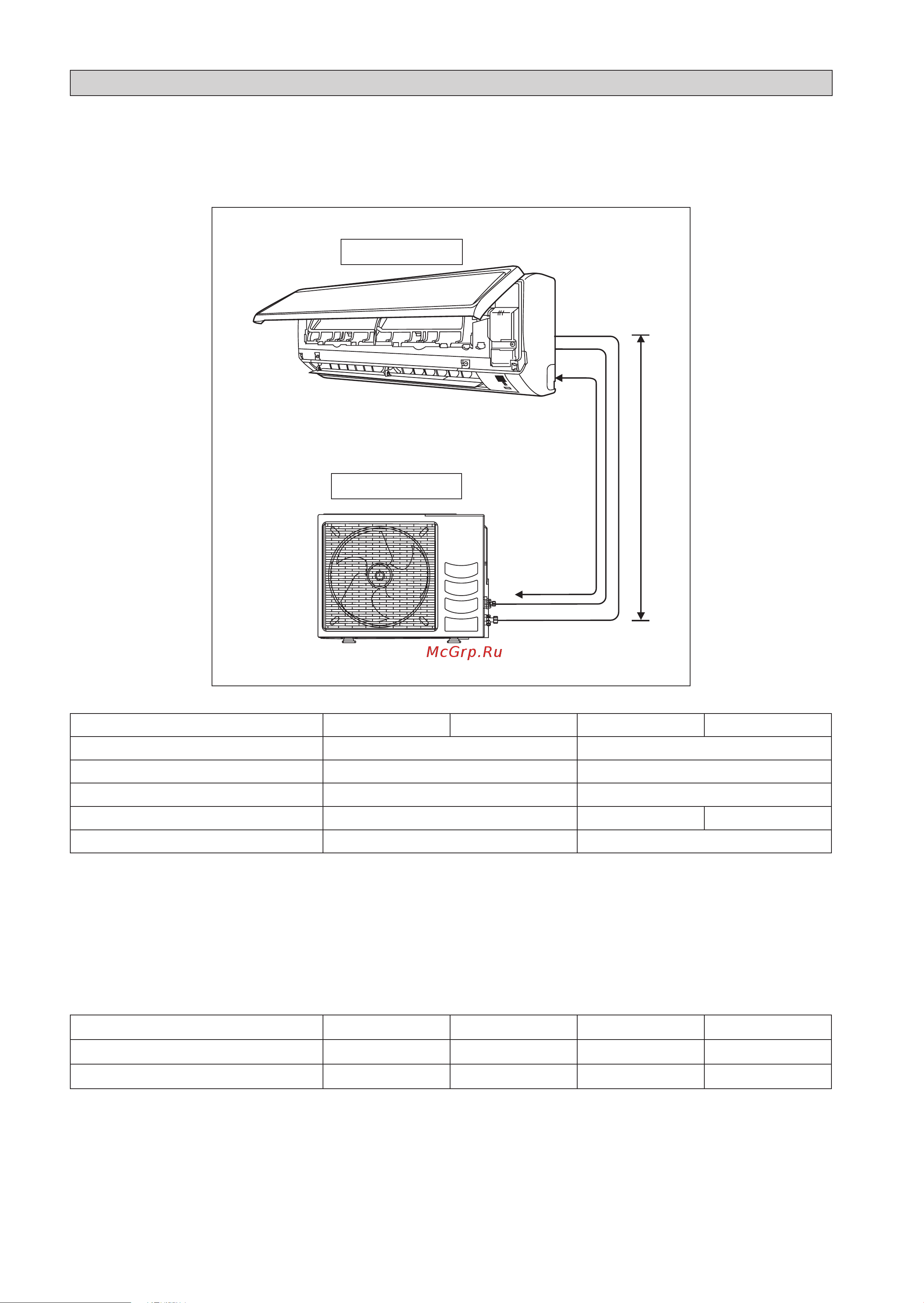

Dış Mekan Ünitesi

İç mekan ünitesi

İzin verilen Boru Uzunluğu

Boru çok uzunsa, ünitenin hem kapasitesi hem de güvenilirliği azalacaktır. Kıvrımların sayısı arttıkça, soğutucu sistemin

akımına karşı direnci artar ve böylece soğutma kapasitesi azalır. Sonuçta, kompresör arızalanabilir. Her zaman en kısa rotayı

seçiniz ve aflağıdaki tabloda yer alan önerilere dikkate alınız:

SOĞUTUCU BORULARI

İlave Gaz Şarjı

Dış üniteye önceden soğutucu doldurulmuştur. Boru sistemi uzunluğu 7,5m'den az ise, daha sonra vakum sonra ek bir şarj

gerekli değildir. Boruların uzunluğu 7,5m’den fazlaysa, tabloda gösterildiği gibi ek doldurma değerini kullanın.

Örnek:

Boru uzunluğu 12 metre olan ATXN25MV1B ve ARXN25MV1B de ilave boru uzunluğu 4,5 metredir. Bu yüzden,

İlave gaz şarjı = 4,5[m] x 20[g/m]

= 90,0[g]
