не характерных для нормальной работы пылесоса, или сильной вибрации, выключите пылесос, отключите вилку шнура
питания от розетки электрической сети.
4.2.24. Не включайте пылесос до выявления и устранения неисправности.
4.2.25.Диагностика неисправностей и ремонт пылесоса должен производится только в специализированном сервисном
центре, уполномоченном ООО «ЭНКОР-Инструмент-Воронеж»
5. ПОДКЛЮЧЕНИЕ ПЫЛЕСОСА К ИСТОЧНИКУ
ПИТАНИЯ
5.1. Электрические соединения. Требования к шнуру питания.
5.1.1. Пылесос подключается к электрической сети напряжением 220В и частотой 50 Гц.
5.1.2. Запрещается переделывать вилку шнура питания, если она не входит в розетку электросети. Квалифицированный
электрик должен установить соответствующую розетку.
5.1.3. При повреждении шнура питания его должен заменить уполномоченный сервисный центр (услуга платная).
5.2
Требования к двигателю.
ВНИМАНИЕ! Для исключения опасности повреждения двигателя регулярно очищайте двигатель от опилок и древесной
пыли. Таким образом обеспечивается его беспрепятственное охлаждение. Не допускайте попадания внутрь двигателя
посторонних предметов и жидкостей.
5.2.1. Если двигатель не запускается или внезапно останавливается при работе, сразу же отключите пылесос. Отсоедините
вилку шнура питания пылесоса
от розетки, проверьте крыльчатку вентилятора на свободное вращение. Если вентилятор
вращается свободно, включите двигатель ещё раз. Если двигатель всё ещё не вращается, отключите пылесос и
попытайтесь по таблице возможных неисправностей выявить и устранить возможную причину.
5.2.2. Устройство защиты или автомат защиты необходимо регулярно проверять, если двигатель постоянно
перегружается или в сети
присутствуют значительные колебания напряжения. Незначительные колебания напряжения
сети в пределах ±10% относительно номинального значения не влияют на нормальную работу пылесоса.
5.2.3. Чаще всего проблемы с двигателем возникают при плохих контактах в разъёмах, при перегрузках, пониженном
напряжении питания (возможно, вследствие недостаточного сечения подводящих проводов). Поэтому всегда с помощью
квалифицированного электрика проверяйте все разъёмы
, рабочее напряжение и потребляемый пылесосом ток.
5.2.4. При большой длине и малом поперечном сечении подводящих проводов на этих проводах происходит
дополнительное падение напряжения, которое приводит к проблемам с двигателем. Поэтому для нормального
функционирования пылесоса необходимо достаточное поперечное сечение подводящих проводов. Приведённые в
таблице 2 данные о длине подводящих проводов относятся к расстоянию
между распределительным щитом, к которому
подсоединен пылесос, и вилкой штепсельного разъёма пылесоса. При этом, не имеет значения, осуществляется подвод
электроэнергии к пылесосу через стационарные подводящие провода, через удлинительный кабель или через
комбинацию стационарных и удлинительных кабелей. Удлинительный провод должен иметь на одном конце вилку с
заземляющим контактом, а на другом –
розетку, совместимую с вилкой вашего пылесоса.
Примечание. Пылесос должен быть заземлен.
Таблица 2
Длина подводящих проводов Необходимое поперечное сечение медных проводов
До 15м 1,0 мм
2
6. УСТРОЙСТВО ПЫЛЕСОСА

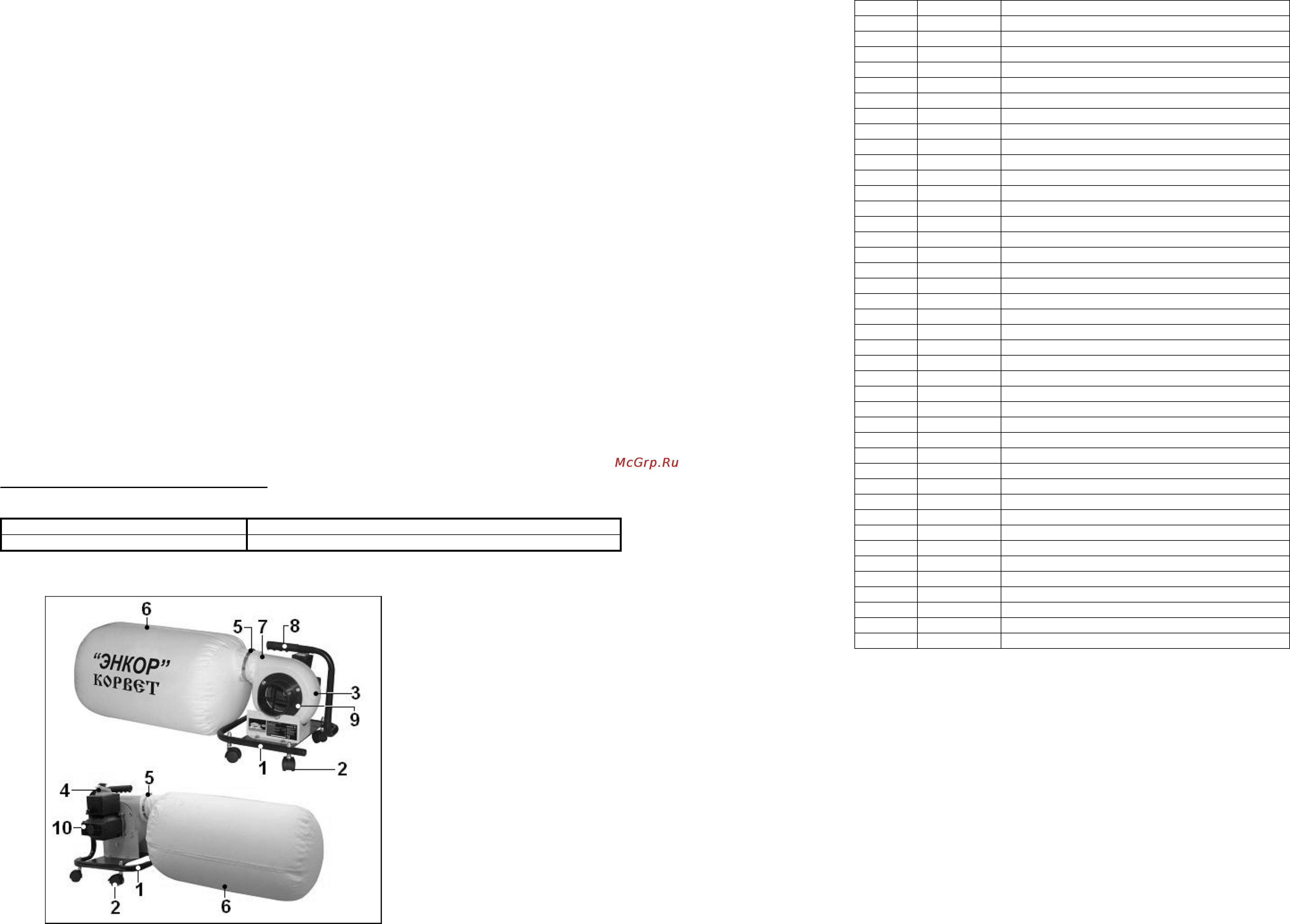

Рис.2.
1. Рама
2. Опора роликовая
3. Корпус крыльчатки
4. Пускатель магнитный
5. Хомут
6. Мешок пылесборный
7. Патрубок подающий
8. Ручка для транспортировки
9. Патрубок всасывающий
10. Электродвигатель
9
ДЕТАЛИ СБОРКИ «КОРВЕТ 60»
*- позиция по схеме сборки
№* Код НАИМЕНОВАНИЕ
1 135123 Рама
2 135124 Пробка-заглушка
3 135125 Опора роликовая
4 135126 Контргайка
5 135127 Шайба
6 135128 Шайба
7 135129 Гайка колпачковая
8 135130 Ручка
9 135131 Шайба
10 135132 Гайка
11 135133 Суппорт
12 135134 Шайба
13 135135 Болт
14 135136 Шайба
15 135137 Болт
16 135138 Корпус
17 135139 Сетка
18 135140 Патрубок всасывающий
19 135141 Хомут
20 135142 Мешок пылесборный
21 135143 Гайка
22 135144 Шайба
23 135145 Крыльчатка вентилятора
24 135146 Прокладка
25 135147 Крышка корпуса
26 135148 Пыльник
27 135149 Шайба
28 135150 Болт
29 135151 Кожух с заземлением
30 135152 Шпонка
31 135153 Двигатель
32 135154 Пластина выключателя
33 135155 Шайба
34 135156 Винт
35 135157 Пускатель магнитный
36 135158 Винт
37 135159 Шайба
38 135160 Щетка
39 135161 Крышка щеткодержателя
40 135162 Зажим
41 135163 Шнур питания
