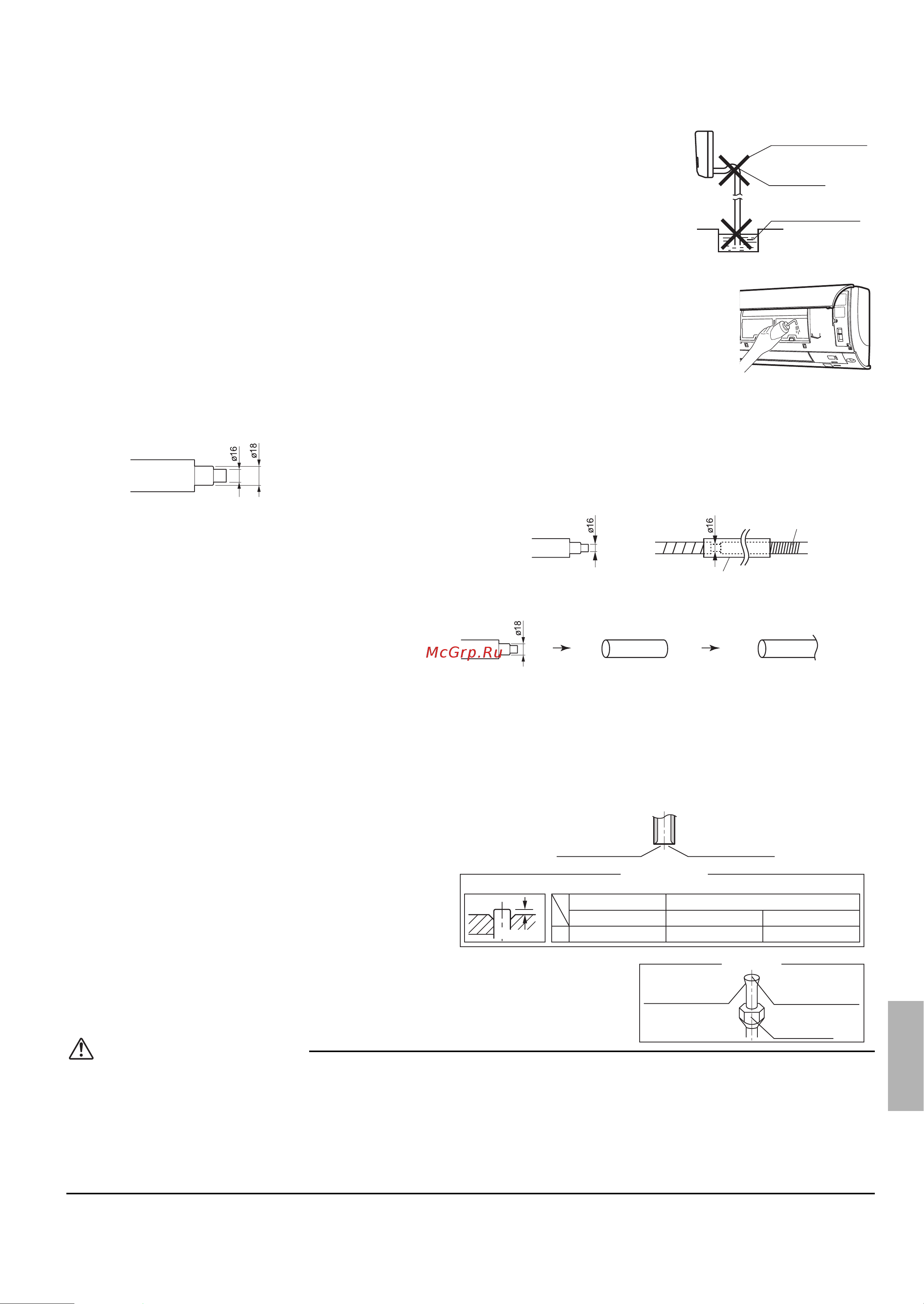

![Daikin FTX50KV1B [13/16] Монтаж внутреннего агрегата](/views2/1785746/page13/bgd.png)
Русский 11
Русский
Русский
Монтаж внутреннего агрегата
5. Дренажный трубопровод
1) Подсоедините дренажный шланг, как показано справа.
2) Снимите воздушные фильтры и налейте немного воды в дренажный поддон,
чтобы убедиться в том, что вода свободно стекает.
3) Если требуется удлинительный шланг или встроенный дренажный трубопровод, используйте соответствующие
свободному концу дренажного шланга детали.
[Изображение свободного конца дренажного шланга]
4) Для удлинения дренажного шланга
используйте
имеющийся в продаже удлинительный шланг
с внутренним диаметром 16 мм. Теплоизолируйте
расположенный в помещении участок
удлинительного шланга.
5) Если труба встроенного трубопровода из
жесткого поливинилхлорида (номинальный
диаметр 13 мм) подсоединяется
непосредственно к дренажному шлангу
внутреннего агрегата, используйте имеющийся
в продаже дренажный разъем (номинальный
диаметр 13 мм).
Монтаж трубопровода хладагента
1. Развальцовка конца трубы
1) Труборезом отрежьте конец трубы.
2) Удалите заусенцы ножом, обращенным вниз,
так чтобы стружка не попала в трубу.
3) Оденьте на трубу накидную гайку.
4) Развальцуйте трубу.
5) Проверьте правильность развальцовки.
ПРЕДУПРЕЖДЕНИЕ
• Не применяйте на развальцованной детали минеральное масло.
•
Не допускайте попадания минерального масла в систему, поскольку это приведет к уменьшению срока службы агрегатов.
• Не допускается установка труб, использовавшихся ранее. Используйте только детали, поставляемые вместе
с агрегатом.
• Для обеспечения гарантии срока службы данного агрегата R410A на него не допускается установка осушителя.
• Осушающий материал может расплавить и повредить систему.
• Неполная развальцовка может привести к утечке газообразного хладагента.
Наклоните дренажный
шланг вниз.
Сифон не
допускается.
Не опускаете конец
шланга в воду.
Дренажный шланг
внутреннего агрегата
Удлинительный
дренажный шланг
Теплоизоляционная трубка
(приобретается на месте)
Дренажный шланг поставляется
с внутренним агрегатом
Имеющийся в продаже
дренажный разъем
(номинальный диаметр 13 мм)
Имеющаяся в продаже труба
из жесткого поливинилхлорида
(номинальный диаметр 13 мм)
Дренажный шланг
поставляется
с внутренним агрегатом
A
A
(Отрежьте точно
под прямым углом.)
Удалите заусенцы.
Установите точно в положение, показанное ниже.
Развальцовка
Матрица
Контроль
На внутренней
вальцовочной
поверхности не должно
быть трещин.
Конец трубы должен
быть развальцован
равномерно, и иметь
абсолютно круглую форму.
Убедитесь, что
установлена
накидная гайка.
0-0,5 мм
Зажимного типа
Вальцовочный инструмент
для R410A
1,0-1,5 мм
Зажимного типа
(жесткого типа)
1,5-2,0 мм
С крыльчатой гайкой
(компании Imperial)
Обычный вальцовочный инструмент
3PRU393185-1D.book Page 11 Friday, April 3, 2015 12:51 PM
