10 Русский
Монтаж внутреннего агрегата
Электрическая схема
ПРЕДОСТЕРЕЖЕНИЕ
Если основное питание выключить и снова включить, работа возобновляется автоматически.
ВЫСОКОЕ НАПРЯЖЕНИЕ — полностью разрядите конденсатор перед проведением ремонтных работ.
Возможна неисправность или утечка воды!
Не мойте внутреннюю сторону кондиционера самостоятельно.

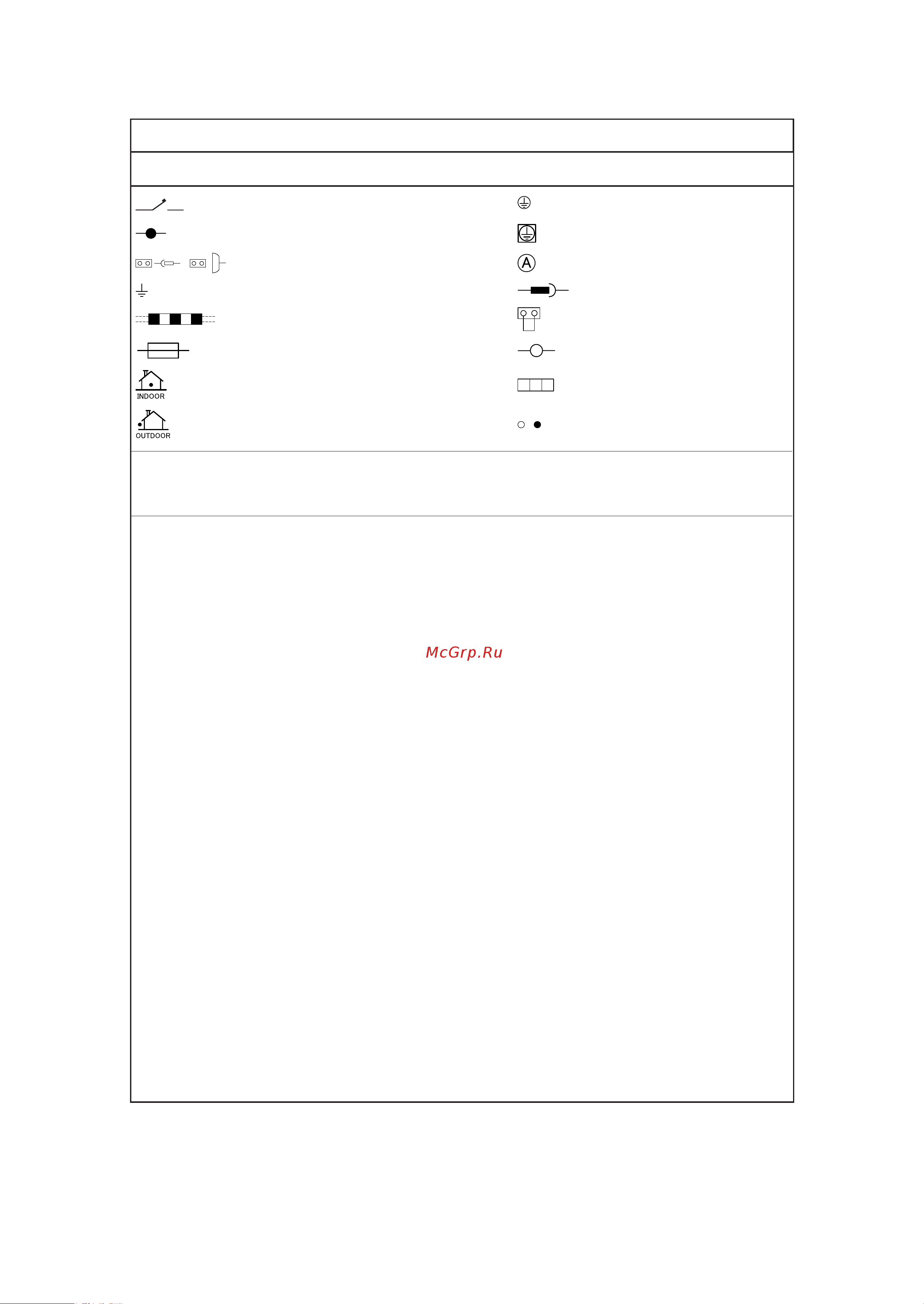

Унифицированные условные обозначения на электрической схеме
Применяемые детали и нумерация приведены на наклейке с электрической схемой, которая находится на блоке. Нумерация посредством упорядоченных
по возрастанию арабских цифр применяется для каждой детали. Вместо цифр в представленных ниже кодах деталей используются символы "*".
: АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ : ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ
: СОЕДИНЕНИЕ : ЗАЩИТНОЕ ЗАЗЕМЛЕНИЕ (ВИНТ)
,
:РАЗЪЕМ :
: ЗАЗЕМЛЕНИЕ : РАЗЪЕМ РЕЛЕ
: МЕСТНАЯ ПРОВОДКА : КОРОТКОЗАМКНУТЫЙ РАЗЪЕМ
: ПРЕДОХРАНИТЕЛЬ : КЛЕММА
: КОМНАТНЫЙ БЛОК : КЛЕММНАЯ КОЛОДКА
: НАРУЖНЫЙ БЛОК : ЗАЖИМ ПРОВОДОВ
BLK : ЧЕРНЫЙ GRN : ЗЕЛЕНЫЙ PNK : РОЗОВЫЙ WHT : БЕЛЫЙ
BLU : СИНИЙ GRY : СЕРЫЙ PRP, PPL : ФИОЛЕТОВЫЙ YLW : ЖЕЛТЫЙ
BRN : КОРИЧНЕВЫЙ ORG : ОРАНЖЕВЫЙ RED : КРАСНЫЙ
A*P : ПЕЧАТНАЯ ПЛАТА PS : ИМПУЛЬСНЫЙ ИСТОЧНИК ПИТАНИЯ
BS* : КНОПКА ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ,
ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ
PTC* : ТЕРМИСТОР PTC
BZ, H*O : ЗУММЕР Q* : БИПОЛЯРНЫЙ ТРАНЗИСТОР С
ИЗОЛИРОВАННЫМ ЗАТВОРОМ (IGBT)
C* : КОНДЕНСАТОР Q*DI : УСТРОЙСТВО ЗАЩИТНОГО ОТКЛЮЧЕНИЯ
AC*, CN*, E*, HA*, HE, HL*, HN*,
HR*, MR*_A, MR*_B, S*, U, V,
W, X*A
: СОЕДИНЕНИЕ, РАЗЪЕМ Q*L : УСТРОЙСТВО ЗАЩИТЫ ОТ ПЕРЕГРУЗКИ
D*, V*D : ДИОД Q*M : ТЕРМОВЫКЛЮЧАТЕЛЬ
DB* : ДИОДНЫЙ МОСТ R* : РЕЗИСТОР
DS* : DIP-ПЕРЕКЛЮЧАТЕЛЬ R*T : ТЕРМИСТОР
E*H : НАГРЕВАТЕЛЬ RC : ПРИЕМНИК
F*U, FU*
(ХАРАКТЕРИСТИКИ
ПРИВЕДЕНЫ НА ПЕЧАТНОЙ ПЛАТЕ
ВНУТРИ КОНКРЕТНОГО БЛОКА)
: ПРЕДОХРАНИТЕЛЬ S*C : КОНЦЕВОЙ ВЫКЛЮЧАТЕЛЬ
FG* : РАЗЪЕМ (ЗАЗЕМЛЕНИЕ РАМЫ) S*L : ПОПЛАВКОВОЕ РЕЛЕ УРОВНЯ
H* : ЖГУТ ЭЛЕКТРОПРОВОДКИ S*NPH : ДАТЧИК ДАВЛЕНИЯ (ВЫСОКОГО)
H*P, LED*, V*L : КОНТРОЛЬНАЯ ЛАМПА, СВЕТОДИОД S*NPL : ДАТЧИК ДАВЛЕНИЯ (НИЗКОГО)
HAP : СВЕТОДИОД (ЗЕЛЕНЫЙ ИНДИКАТОР ДИАГНОСТИКИ) S*PH, HPS* : РЕЛЕ ДАВЛЕНИЯ (ВЫСОКОГО)
HIGH VOLTAGE : ВЫСОКОЕ НАПРЯЖЕНИЕ S*PL : РЕЛЕ ДАВЛЕНИЯ (НИЗКОГО)
IES : ДАТЧИК УМНЫЙ ГЛАЗ S*T : ТЕРМОСТАТ
IPM* : ИНТЕЛЛЕКТУАЛЬНЫЙ МОДУЛЬ ПИТАНИЯ S*W, SW* : ПЕРЕКЛЮЧАТЕЛЬ УПРАВЛЕНИЯ
K*R, KCR, KFR, KHuR : ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ SA* : ИМПУЛЬСНЫЙ РАЗРЯДНИК
L : ПОД НАПРЯЖЕНИЕМ SR*, WLU : ПРИЕМНИК СИГНАЛА
L* : ОБМОТКА SS* : СЕЛЕКТОРНЫЙ ПЕРЕКЛЮЧАТЕЛЬ
L*R : РЕАКТОР SHEET METAL : КРЕПЕЖНАЯ ПЛАСТИНА КЛЕММНОЙ
КОЛОДКИ
M* : ШАГОВЫЙ ДВИГАТЕЛЬ T*R : ТРАНСФОРМАТОР
M*C : ЭЛЕКТРОДВИГАТЕЛЬ КОМПРЕССОРА TC, TRC : ПЕРЕДАТЧИК
M*F : ДВИГАТЕЛЬ ВЕНТИЛЯТОРА V*, R*V : ВАРИСТОР
M*P : ДВИГАТЕЛЬ ДРЕНАЖНОГО НАСОСА V*R : ДИОДНЫЙ МОСТ
M*S : ДВИГАТЕЛЬ КАЧАЮЩЕЙСЯ ЗАСЛОНКИ WRC : БЕСПРОВОДНЫЙ ПУЛЬТ ДУ
MR*, MRCW*, MRM*, MRN* : ЭЛЕКТРОМАГНИТНОЕ РЕЛЕ X* : КЛЕММА
N : НЕЙТРАЛЬ X*M : КЛЕММНАЯ КОЛОДКА
n = * КОЛИЧЕСТВО ВИТКОВ НА ФЕРРИТОВОМ
СЕРДЕЧНИКЕ
Y*E : ЗМЕЕВИК ЭЛЕКТРОННОГО
ТЕРМОРЕГУЛИРУЮЩЕГО ВЕНТИЛЯ
PAM : АМПЛИТУДНО-ИМПУЛЬСНАЯ МОДУЛЯЦИЯ Y*R, Y*S : ЗМЕЕВИК ОБРАТНОГО ЭЛЕКТРОМАГНИТНОГО
КЛАПАНА
PCB* : ПЕЧАТНАЯ ПЛАТА Z*C : ФЕРРИТОВЫЙ СЕРДЕЧНИК
PM* : БЛОК ПИТАНИЯ ZF, Z*F : ФИЛЬТР ДЛЯ ПОДАВЛЕНИЯ ПОМЕХ
ВЫПРЯМИТЕЛЬ
