Рóссêий 8

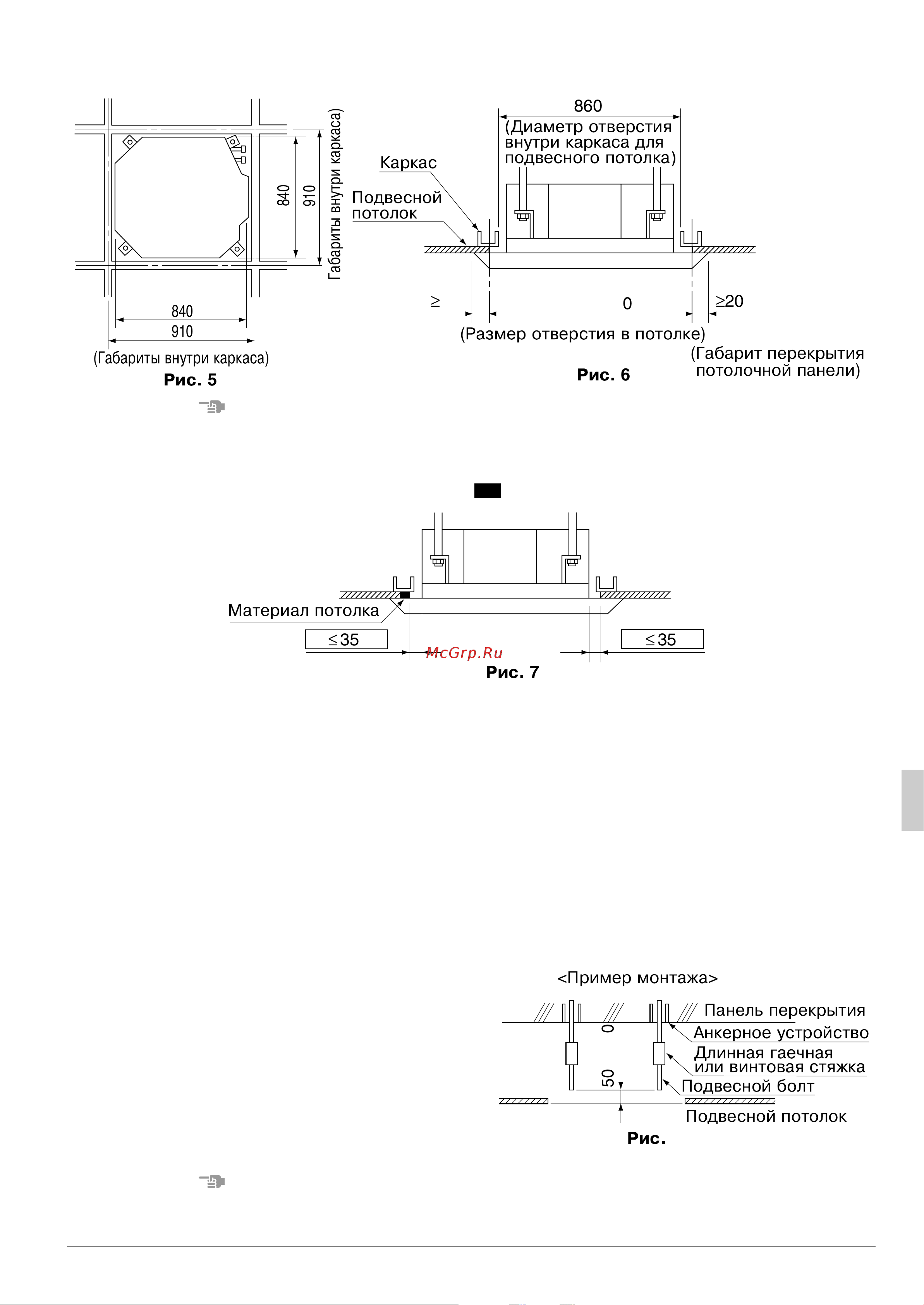

Установêа возможна при óêазанных ниже размерах отверстия в потолêе.
• При óстановêе блоêа внóтри êарêаса для заêрепления подвесноãо потолêа.
ПРИМЕЧАНИЕ
•
Установêа возможна на потолêе размером (помеченным символом
*
) 910 мм.
Однаêо для
обеспечения ãабарита переêрытия потолочной панели, равноãо 20 мм, необходимо свободное
пространство междó потолêом и блоêом не более 35 мм. Если зазор междó потолêом и блоêом
превышает 35 мм, добавляйте в нóжном месте материал потолêа и переделывайте потолоê
.
(2) Проделывание необходимоãо для монтажа отверстия в потолêе применимым
образом. (Для имеющихся потолêов)
• Определите размер отверстия в потолêе по бóмажномó шаблонó для монтажа (5).
•
Проделайте требóемое для монтажа отверстие в потолêе. На стороне отверстия, обращенноãо
ê выпóсêномó отверстию в êорпóсе, подсоедините трóбопровод для хладаãента и дренажа и
элеêтричесêóю проводêó для óдаленноãо êонтроллера (не требóется в слóчае беспроводноãо
êонтроллера) и расположите панель êомнатноãо-нарóжноãо блоêа с выпóсêным отверстием.
См. “6. РАБОТА С ТРУБОПРОВОДОМ ДЛЯ ХЛАДАГЕНТА”, “7. РАБОТА С ДРЕНАЖНЫМ
ТРУБОПРОВОДОМ” и “8. РАБОТА С ЭЛЕКТРИЧЕСКОЙ ПРОВОДКОЙ”.
• После проделывания отверстия в потолêе может понадобиться óêрепление потолочных
балоê для поддержêи óровня потолêа и для предотвращения еãо от вибрации. За подробной
информацией обращайтесь ê строителям.
(3) Установите подвесные болты.
(Использóйте болт любоãо размера M8-M10)
Для óêрепления потолêа в расчете на
выдерживание веса блоêа пользóйтесь
встраиваемым в отверстие анêером для
имеющихся потолêов и óтапливаемой
вставêой, óтапливаемым анêером или дрóãими
приобретаемыми на месте деталями для
новых потолêов. Перед продолжением работы
отреãóлирóйте зазор (50 – 100 мм) от потолêа.
ПРИМЕЧАНИЕ
• Все óêазанные выше êомпоненты приобретаются на месте.
(
)
840
910
910
(
)
840
Ðèñ.
5
860
≥20
860 – *910
(
)
(
)
≥20
Ðèñ.
6
35
Ðèñ.
7
≥
35
≥
50 – 100
<
>
Ðèñ.
8
09_RU_3P184443-6.fm Page 8 Monday, July 3, 2006 12:15 PM
