Рóссêий 14

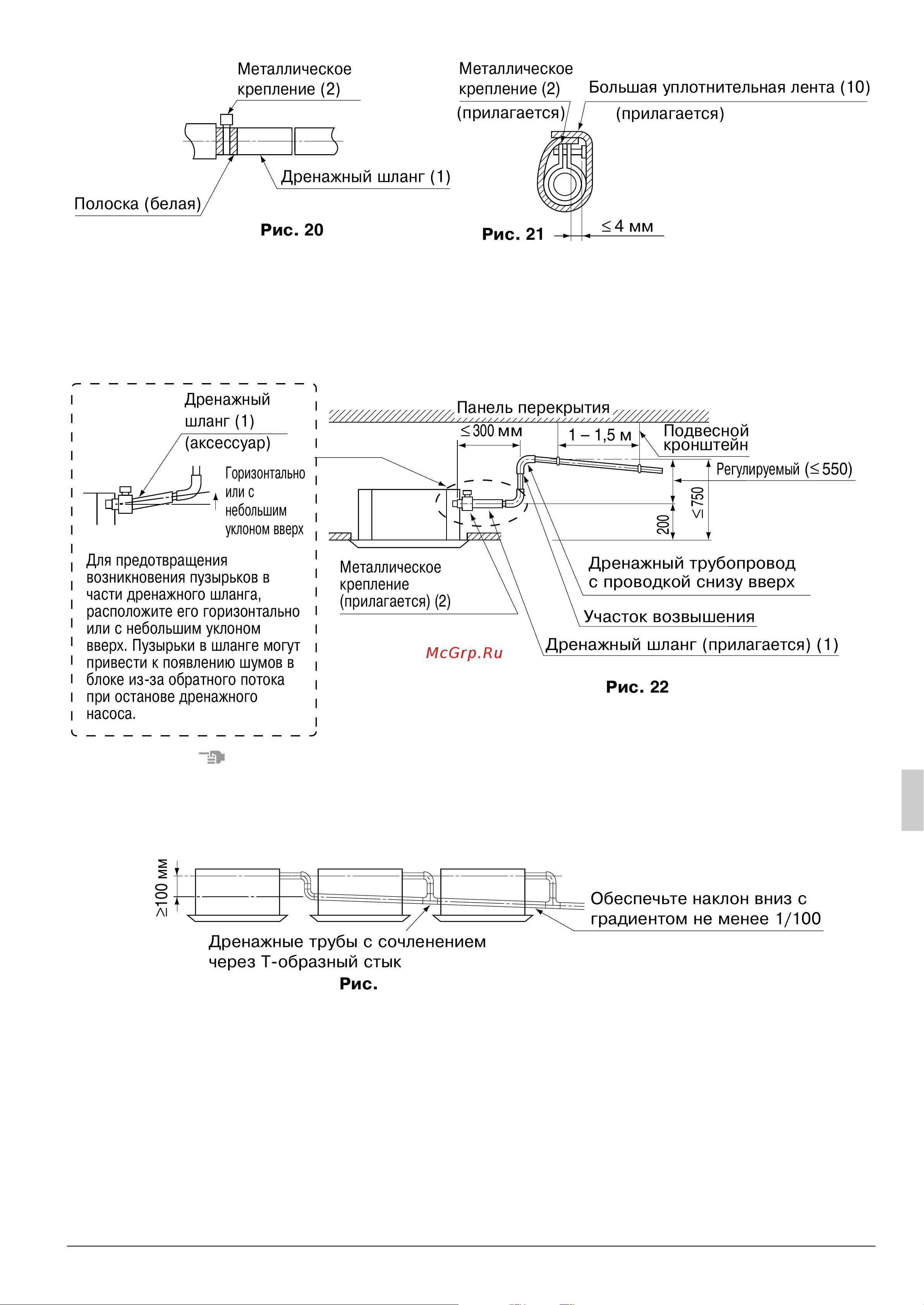

<МЕРЫ ПРЕДОСТОРОЖНОСТИ ДЛЯ ДРЕНАЖНЫХ ТРУБОПРОВОДОВ С ПРОВОДКОЙ
СНИЗУ ВВЕРХ>
• Устанавливайте дренажные трóбы с проводêой снизó вверх на высоте менее 550 мм.
• Устанавливайте дренажные трóбы с проводêой снизó вверх под прямым óãлом по отношению ê
êомнатномó блоêó и на óдалении от блоêа не более 300 мм.
ПРИМЕЧАНИЕ
• Для исêлючения воздействия избыточноãо давления на поставляемый дренажный шланã (1) не
изãибайте и не переêрóчивайте еãо при монтаже. (Это может привести ê óтечêе.)
• При сочленении множества дренажных трóб выполняйте монтаж соãласно излаãаемой ниже
процедóре.
Выбирайте сочленяемые дренажные трóбы êалибра, подходящеãо для пропóсêной способности блоêа.
(2) По оêончании работы с трóбопроводом проêонтролирóйте равномерность дренажноãо потоêа.
• Медленно добавьте примерно 2000 мл воды из воздóховыпóсêноãо отверстия и проверьте
дренажный потоê.
ПО ОКОНЧАНИИ РАБОТ С ЭЛЕКТРИЧЕСКОЙ ПРОВОДКОЙ
• Проêонтролирóйте дренажный потоê во время ОХЛАЖДЕНИЯ, рассматриваемоãо в п.
“12.ТЕСТОВАЯ ОПЕРАЦИЯ”.
Ðèñ.
20
(2)
4
Ðèñ.
21
≥
(
) (2)
750
!"
(
550)
1 – 1,5
"
300
""
200
Ðèñ.
22
≥
≥
≥
#
$
" "
% "
& "
'
%
(
"
"
≥
100
Ðèñ.
23
09_RU_3P184443-6.fm Page 14 Monday, July 3, 2006 12:15 PM
