15 Рóссêий
ДО ОКОНЧАНИЯ РАБОТ С ЭЛЕКТРИЧЕСКОЙ ПРОВОДКОЙ
ПРЕДОСТЕРЕЖЕНИЕ
• Работó по элеêтромонтажó должен выполнять êвалифицированный элеêтриê.
• Если работа производится персоналом, не имеющим соответствóющей êвалифиêации, после
завершения тестовоãо проãона необходимо выполнить следóющее.
• Снимите êрышêó êонцевоãо блоêа. Подêлючите однофазный источниê питания (ОДНОФАЗНЫЙ
50 Гц 230В, 240В) ê соединениям № 1 и № 2 на êлеммной êолодêе для подсоединения проводêи
блоêов. Не подêлючайте ê № 3 êлеммной êолодêи для подсоединения проводêи блоêов.
(Дренажный насос работать не бóдет). Надежно подêлючите провод заземления. При
выполнении элеêтричесêой проводêи оêоло êонцевоãо блоêа следите за тем, чтобы не
отсоединить ниêаêой разъем. Перед вêлючением питания обязательно óстановите êрышêó
êонцевоãо блоêа.

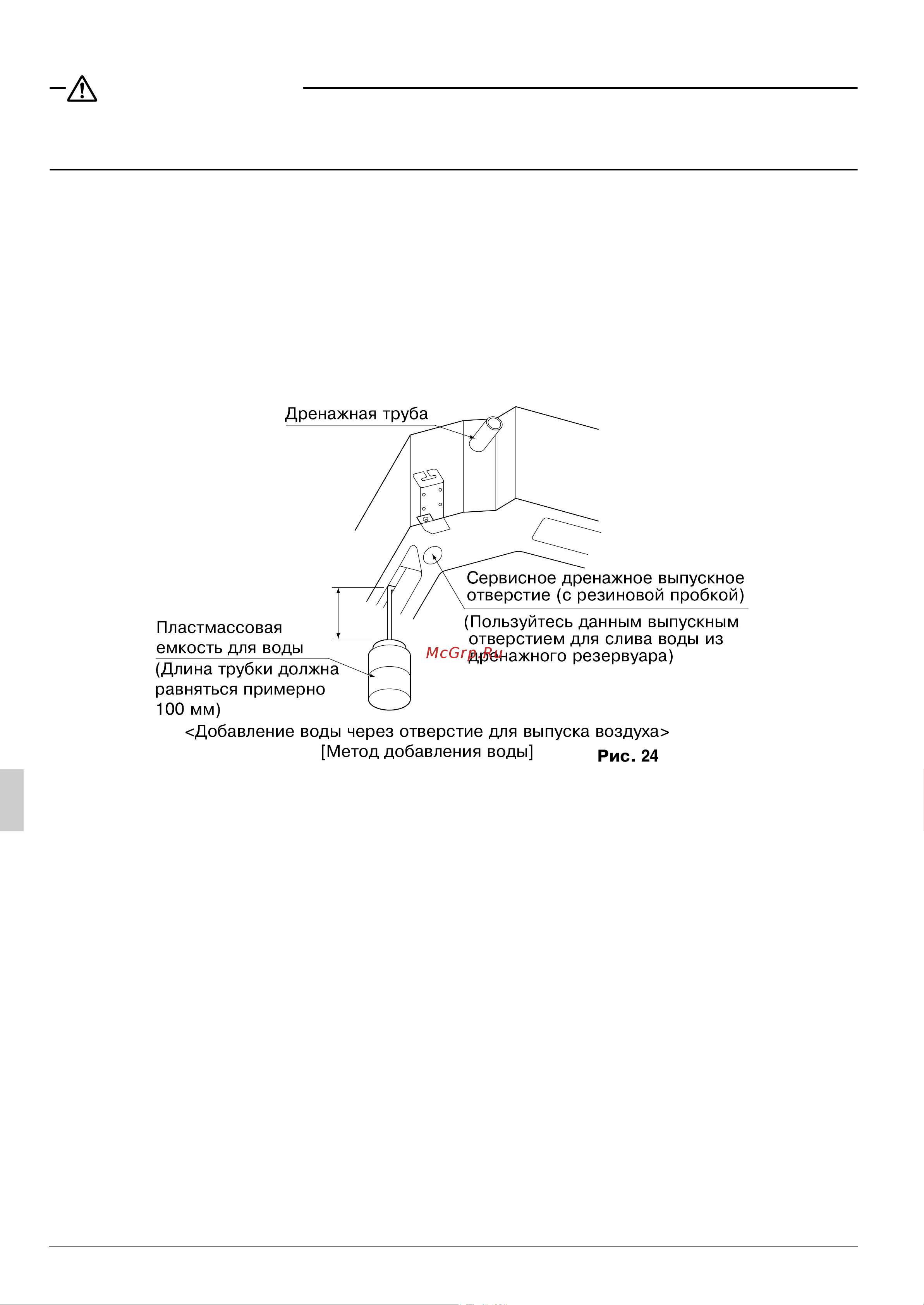

• После подтверждения дренажа (рис. 24, рис. 25) отêлючите питание и óдалите источниê
питания.
• Установите êрышêó êонцевоãо блоêа на место.
≥
100
<
>
[
!
]
Ðèñ.
24
"
09_RU_3P184443-6.fm Page 15 Monday, July 3, 2006 12:15 PM
