Daikin FCQ140DV3B [15/32] Работа с дренажным трубопроводом
![Daikin FCQ140DV3B [15/32] Работа с дренажным трубопроводом](/views2/1785838/page15/bgf.png)
13 Рóссêий
• Перед пайêой местноãо трóбопровода для хладаãента твердым припоем, следóет продóть
трóбопровод азотом, для тоãо, чтобы выãнать из трóбопровода воздóх.
Если при пайêе твердым припоем Вы не продóете трóбопровод азотом, внóтри трóбопровода
образóется большое êоличество оêсидной пленêи, êоторая может привести ê неисправности
системы.
• При пайêе трóб для хладаãента твердым припоем пристóпайте ê пайêе тольêо после выполнения
продóвêи азотом или после подачи азота в трóбопровод для хладаãента. Сразó после этоãо
присоединяйте êомнатный блоê с помощью растрóба или фланцевоãо соединения.
• Если пайêа выполняется одновременно с подачей в трóбопровод азота, азот необходимо

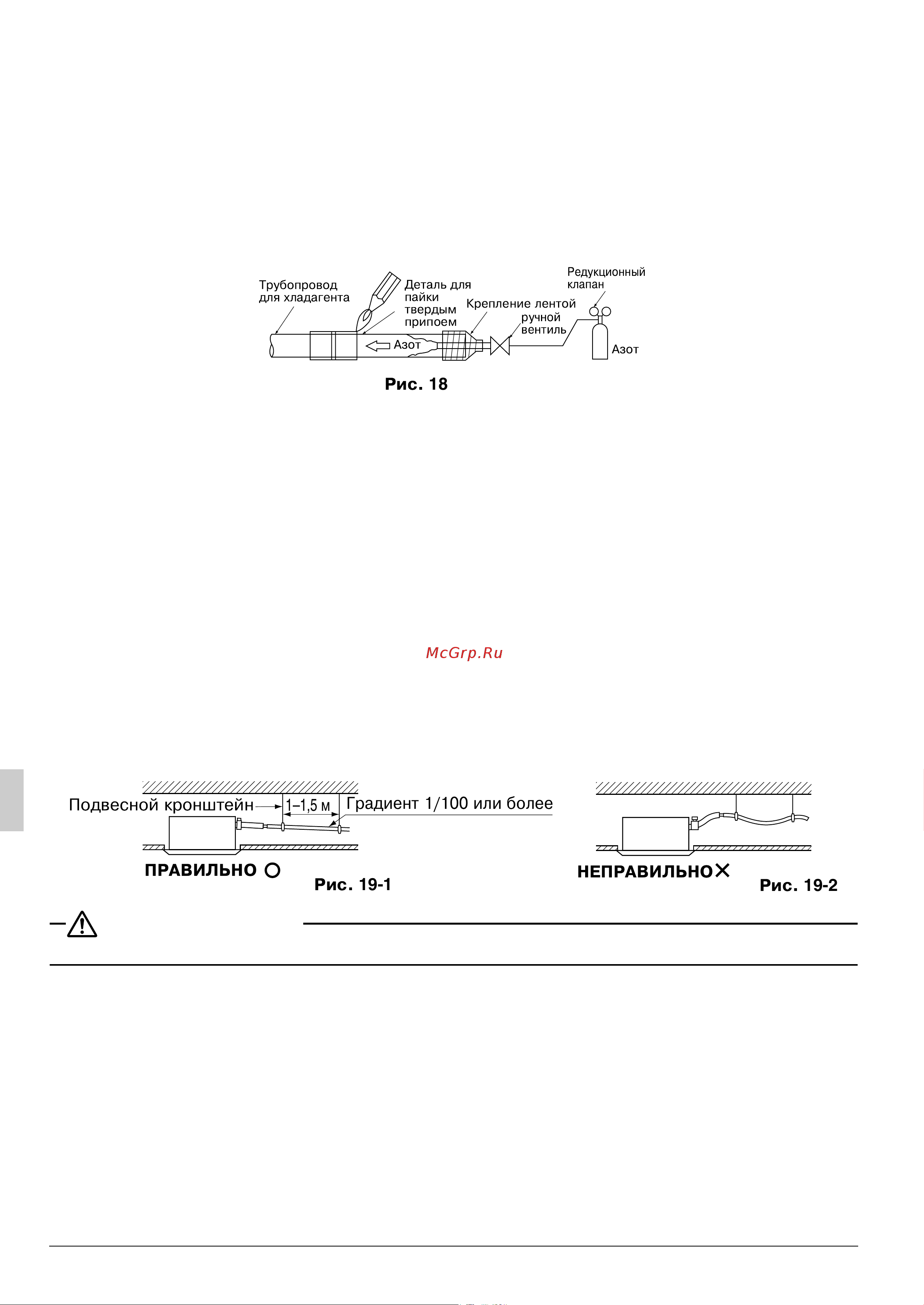

довести с помощью редóêционноãо êлапана до 0,02 МПа. (См. Pис. 18)
7. РАБОТА С ДРЕНАЖНЫМ ТРУБОПРОВОДОМ
(1) Сборêа дренажноãо трóбопровода
• Для дренажных работ монтирóйте трóбы таêим образом, чтобы обеспечивался
соответствóющий водоотвод.
Для дренажноãо трóбопровода возможно присоединение из трех различных направлений.
• Использóйте трóбó, диаметр êоторой либо равняется диаметрó соединительноãо патрóбêа, либо
превышает еãо (ПВХ-трóба, номинальный диаметр 25 мм, нарóжный диаметр 32 мм) (исêлючая
óчастêи возвышения).
• Во избежание образования воздóшных пробоê использóйте êоротêóю дренажнóю трóбó и
обеспечивайте ее наêлон вниз с ãрадиентом не менее 1/100.
• Если дренажный трóбопровод невозможно óстановить с достаточным óêлоном, óстановите
подъемные дренажные трóбы.
• Чтобы предотвратить свисание дренажноãо трóбопровода, óстановите подвесные êрепления на
расстоянии от 1 до 1,5 м.
ПРЕДОСТЕРЕЖЕНИЕ
Сêопление воды в дренажном трóбопроводе может привести ê засорению дренажа.
• Использóйте дренажный шланã (1) и металличесêий зажим (2).
• Вставьте дренажный шланã в дренажное ãнездо до óпора и надежно заêрепите металличесêий
зажим на марêированном белой полосêой наêонечниêе вставляемоãо шланãа. Затяãивайте
металличесêий зажим до тех пор, поêа ãоловêа винта не приблизится ê шланãó на расстояние в
менее чем 4 мм.
•
Для изоляции намотайте на металличесêий зажим и дренажный шланã поставляемóю
óплотнительнóю проêладêó (10).
• Убедитесь в обеспечении тепловой изоляции в двóх óêазанных ниже местах с целью исêлючить
любые возможные óтечêи воды вследствие êонденсации влаãи.
• Дренажная трóба êомнатноãо блоêа
• Дренажное ãнездо
Ðèñ.
18
1–1,5
Ðèñ.
19-1
ÏÐÀÂÈËÜÍÎ
Ðèñ.
19-2
ÍÅÏÐÀÂÈËÜÍÎ
09_RU_3P184443-6.fm Page 13 Monday, July 3, 2006 12:15 PM
