ВНИМАНИЕ!
Не натягивать ремни слишком сильно, поскольку возможно появление надломов оси
вентилятора. При нажатии руками с двух сторон ремень должен прогибаться примерно на 20-30
мм.

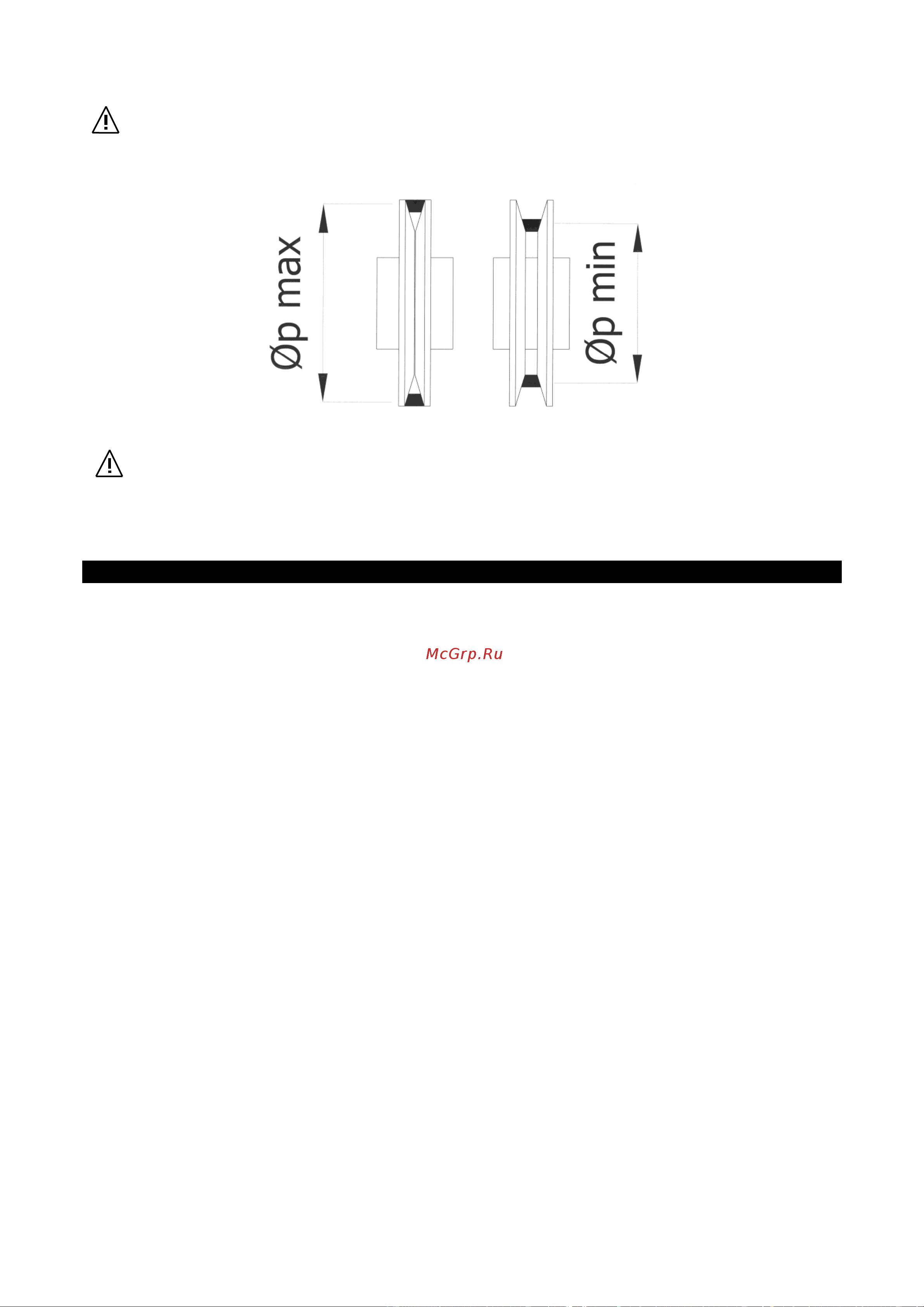

Увеличивая делительный диаметр шкива, увеличивается частота вращения вентилятора, а
также потребление двигателя. Уменьшая делительный диаметр шкива, уменьшается частота
вращения вентилятора, а также потребление двигателя.
РАБОЧИЙ ЦИКЛ
РАБОЧИЙ ЦИКЛ В РЕЖИМЕ ЛЕТНЕЙ ВЕНТИЛЯЦИИ.
Для запуска цикла:
Запитать установку электричеством
Привести коммутатор в положение “вентиляция”
В этом режиме работает только вентилирующая группа и температура подаваемого в помещение
воздуха соответствует температуре забора воздуха.
РАБОЧИЙ ЦИКЛ В РЕЖИМЕ НАГРЕВА
Для запуска цикла:
Запитать установку электричеством
Установить коммутатор в положение “нагрев”
Установить на термостате желаемую температуру наружного воздуха
Горелка запитывается электрически и после предварительной продувки камеры сгорания
происходит воспламенение
Примерно через минуту после зажжения пламени происходит запуск вентилирующей группы и
нагретый воздух начинает поступать в нагреваемое помещение
При достижении установленной температуры горелка отключается. Приблизительно через 3
минуты останавливается также вентилирующая группа
ОТКЛЮЧЕНИЕ
Для отключения работы воздухонагревателя придерживаться следующих указаний:
Разомкнуть контакт термостата наружного воздуха
Только после остановки вентилирующей группы, если требуется отключить основное
электрическое питание
