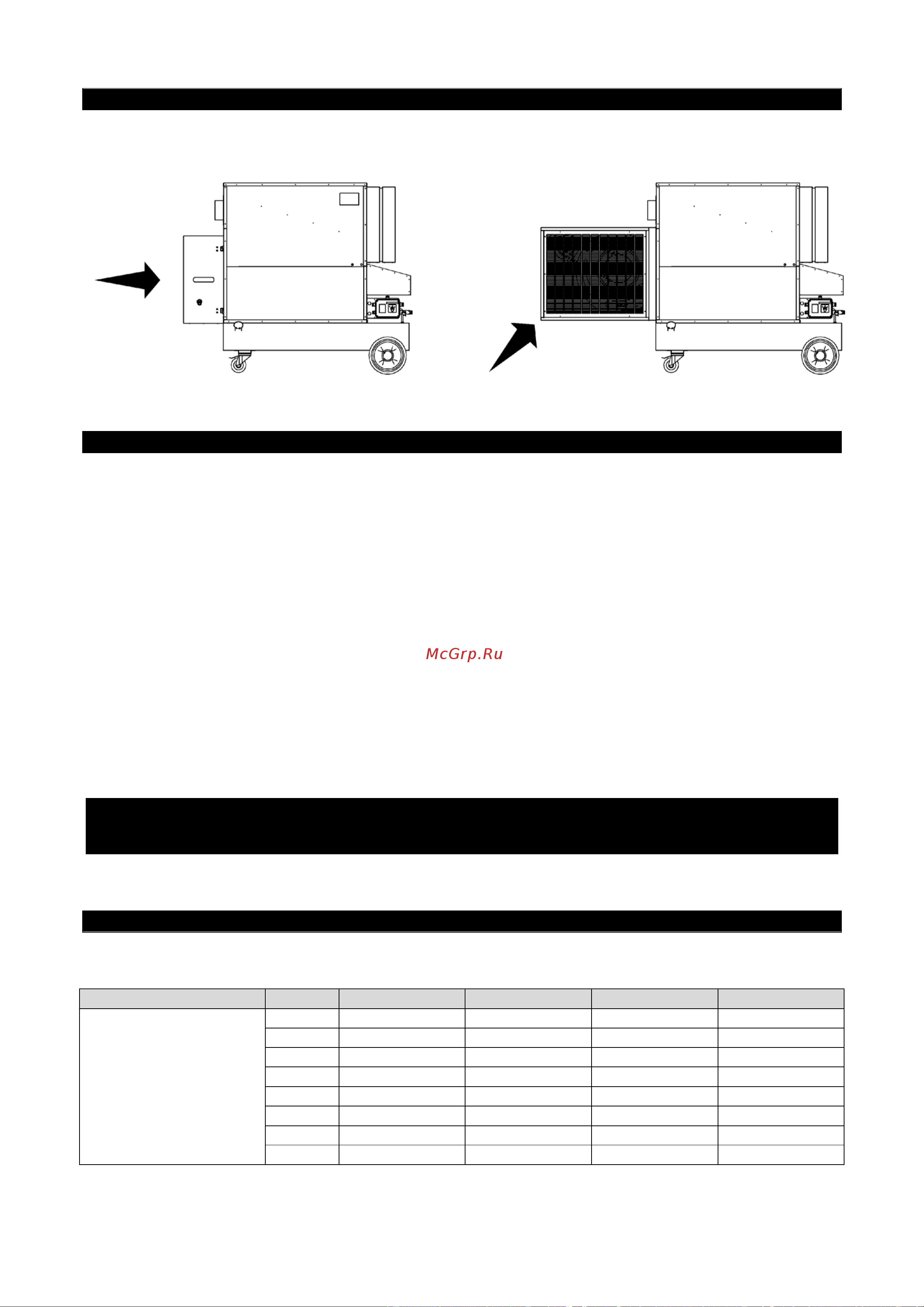

РУКОВОДСТВО ПО УСТАНОВКЕ И НАЛАДКЕ
ПОДКЛЮЧЕНИЕ СЕКЦИИ ЗАБОРА ВОЗДУХА
Забор воздуха осуществляется с той стороны, где расположен вентилятор. Возможность забирать
воздух через канал не предусмотрена.
ПОДКЛЮЧЕНИЕ СИСТЕМЫ ПОДАЧИ ВОЗДУХА
В комплектность воздухонагревателя входит панель подачи воздуха с круглым отверстием, к которому
можно подсоединить один или несколько распределительных каналов. Такой канал должен быть
прочно закреплен при помощи специальной канавки на самом отверстии подачи воздуха.
В случае если на панели подачи воздуха находятся четыре выходных отверстия,
необходимо использовать все имеющиеся отверстия, т.к. закрытие одного или нескольких
из них приведет к снижению значения забора воздуха и впоследствии к срабатыванию
системы безопасности из-за перегрева.
Передаточное соотношение на версиях с центробежным вентилятором
отрегулировано для распределения воздуха по воздуховодам. Если установка
используется с открытым раструбом, для предотвращения перегрузок
вентилятора необходимо изменить трансмиссию.
Проконсультироваться с проектировщиком на предмет необходимости установки огнезащитных
заслонок.
РАСЧЕТ РАЗМЕРОВ ВОЗДУХОВОДОВ ДОЛЖЕН ВЫПОЛНЯТЬСЯ ПОДГОТОВЛЕННЫМ И
КОМПЕТЕНТНЫМ ПЕРСОНАЛОМ, С УЧЕТОМ АЭРОДИНАМИЧЕСКИХ ДАННЫХ,
ОБОЗНАЧЕННЫХ В РАЗДЕЛЕ “ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ”.
ПОДКЛЮЧЕНИЕ ДИЗЕЛЬНОЙ ГОРЕЛКИ
Таблица подключения одноступенчатых дизельных горелок и максимальные рабочие установки:
МОДЕЛЬ MB
1-5
2-6
3-7
4-8
ДИЗЕЛЬ
Марка
RIELLO
RIELLO
RIELLO
RIELLO
Модель
Мод
R40 G5
R40 G10
R40 G10
R40 G20
Сопло Delava 60°W
GPH
1,10
1,50
2,25
3,50
Давление насоса
бар
11,5
12
12
10
Воздушная заслонка
отметка
7
3,3
5,6
6,5
Головка
отметка
6,0
5,0
6,0
3,5
Коврик картера
есть
есть
нет
нет
