3 Операция
Инструкция по эксплуатации
3
EHBH04~16CBV + EHVH04~16S18+26CBV
Daikin Altherma – низкотемпературный раздельный
4P449973-1 – 2016.06

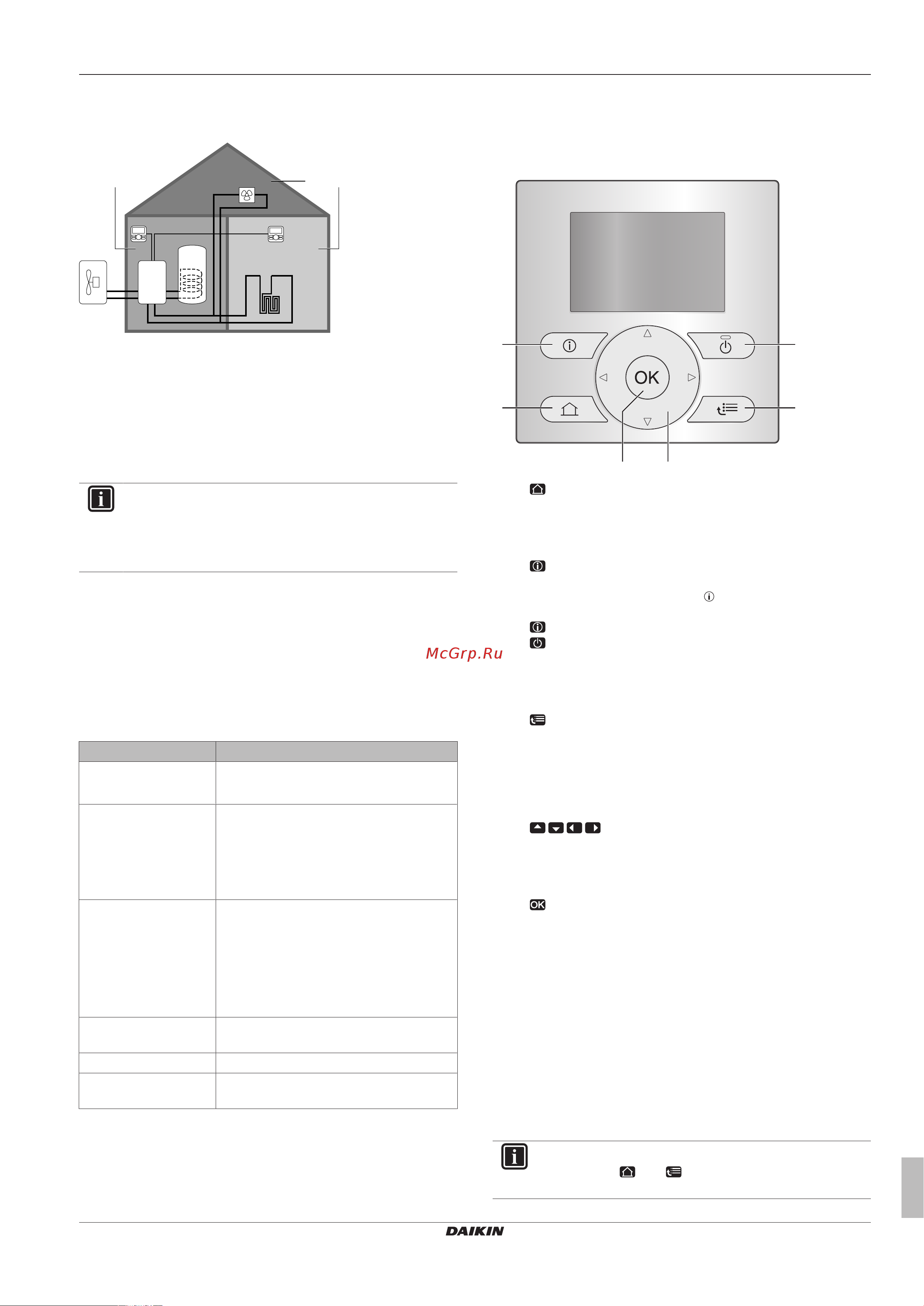

2.1 Компоненты в типичной схеме
системы
d
a b
c
e
f
g
BC
A
A Основная зона. Пример: Жилое помещение.
B Дополнительная зона. Пример: Спальня.
C Техническое помещение. Пример: Гараж.
a Тепловойнасос наружного агрегата
b Тепловойнасос внутреннего агрегата
c Резервуар горячей воды бытового потребления
d Интерфейс пользователя внутреннего агрегата
e Интерфейс пользователя в жилом помещении, используемый как
комнатный термостат
f Нагрев полов
g Конвекторы тепловогонасоса или фанкойлы
ИНФОРМАЦИЯ
В зависимости от типа внутреннего агрегата можно
использовать отдельный или встроенный во
внутренний агрегат резервуар для горячей воды
бытового потребления (если он установлен).
3 Операция
3.1 Обзор: Эксплуатация
Эксплуатация системы производится через интерфейс
пользователя. В данном разделе описывается работа через
интерфейс пользователя:
Деталь Описание
Общий обзор ▪ Кнопки
▪ Знаки состояния
Управление нагревом
помещения
Способы управления нагревом
помещения
▪ Установка режима работы в
помещении
▪ Регулировка температуры
Контроль горячей
воды бытового
потребления
Способы контроля горячей воды
бытового потребления:
▪ Режим повторного нагрева
▪ Режим работы по расписанию
▪ По расписанию + режим повторного
нагрева
Расписания Как выбрать и запрограммировать
расписание
Структура меню Обзор структуры меню
Таблица настроек
установщика
Обзор настроек установщика
3.2 Общий обзор интерфейса
пользователя
3.2.1 Кнопки
a
ef
b
d
c
a
ДОМАШНИЕ СТРАНИЦЫ
▪ Переключение между домашними страницами (при
нахождении на домашней странице).
▪ Переход на домашнюю страницу по умолчанию (при
нахождении в структуре меню).
b
ИНФОРМАЦИЯ О НЕИСПРАВНОСТЯХ
При возникновении неисправности на домашних
страницах появляется . Для отображения
дополнительной информации о неисправности нажмите
.
c
ВКЛ/ВЫКЛ
ВКЛ или ВЫКЛ одной из функций управления
(температура в помещении, температура воды на
выходе, температура в резервуаре горячей воды
бытового потребления).
d
СТРУКТУРА МЕНЮ/НАЗАД
▪ Открытие структуры меню (при нахождении на
домашней странице).
▪ Переход вверх на один уровень (при перемещении в
структуре меню).
▪ Возврат на 1 шаг (пример: при программировании
расписания в структуре меню).
e
НАВИГАЦИЯ/ИЗМЕНЕНИЕ НАСТРОЕК
▪ Перемещение курсора на дисплее.
▪ Навигация по структуре меню.
▪ Изменение настроек
▪ Выбор режима
f
OK
▪ Подтверждение выбора
▪ Ввод подменю в структуру меню
▪ Переключение между отображением фактических и
нужных значений или между отображением
фактических значений и значений смещения (при их
применении) на домашних страницах.
▪ Переход на следующий шаг (при программировании
расписания в структуре меню).
▪ Возможность активации или деактивации блокировки
кнопок при нажатии более чем на 5 секунд на
домашней странице.
▪ Возможность активации или деактивации блокировки
функции при нажатии более чем на 5секунд в главном
меню структуры меню.
ИНФОРМАЦИЯ
При нажатии или во время изменения настроек
изменения НЕ будут применены.
