4 Информация об агрегатах и дополнительном
оборудовании
Руководство по применению для установщика
11
ERLQ004~008CA + EHVH04+08S18+26CBV
Daikin Altherma – низкотемпературный раздельный
4P449975-1C – 2018.07

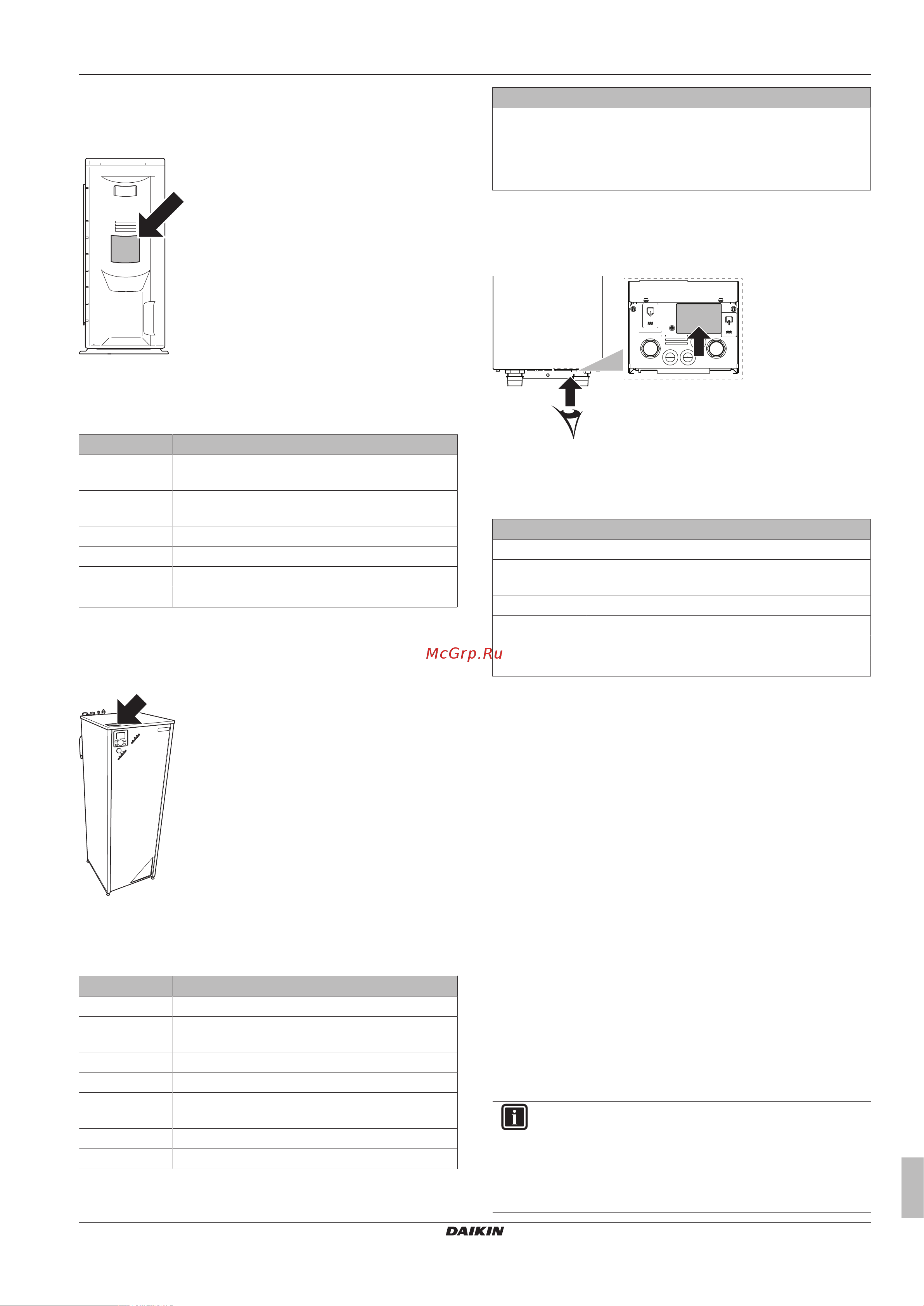

4.2.1 Идентификационная табличка:
Наружный блок
Местоположение
Идентификация модели
Пример: ERLQ006CAV3
Код Объяснение
ER Европейский тепловой насос наружного
агрегата сплит-системы
L Низкая температура воды–окружающая зона:
−10~−20°C
Q Хладагент R410A
006 Класс производительности
CA Модельный ряд
V3 Электропитание
4.2.2 Идентификационная табличка:
Внутренний блок
Местоположение
Идентификация модели
Пример: EHVH04S18CBV
Код Описание
E Европейская модель
HV Напольный внутренний агрегат с встроенным
резервуаром
H Только нагрев
04 Класс производительности
S Материал встроенного резервуара:
нержавеющая сталь
18 Объем встроенного резервуара
CB Модельный ряд
Код Описание
В Модель с однофазным нагревателем для
предотвращения появления легионелл в
резервуаре горячей воды бытового
потребления. (Без резервного нагревателя в
контуре нагрева помещения.)
4.2.3 Идентификационная табличка:
резервный нагреватель
Местоположение
Идентификация модели
Пример: EK L BUH CB 6 W1
Код Объяснение
EK Комплектация для Европы
L Комплект, совместимый с внутренними
агрегатами EHBH_CBV и EHVH_S_CBV
BUH Резервный нагреватель
CB Модельный ряд
6 Мощность комплекта нагревателя (кВт)
W1 Электропитание
4.3 Комбинации агрегатов и
дополнительного оборудования
4.3.1 Возможные опции для наружного
агрегата
Дренажный поддон (EKDP008CA)
Дренажный поддон необходим для сбора дренажа из наружного
агрегата. Комплект дренажного поддона состоит из следующего:
▪ Дренажный поддон
▪ Монтажные кронштейны
Порядок монтажа приведен в инструкциях по монтажу
дренажного поддона.
Нагреватель дренажного поддона (EKDPH008CA)
Нагреватель дренажного поддона необходим для
предотвращения замораживания дренажного поддона.
Данное оборудование рекомендуется устанавливать с холодных
регионах с низкими температурами наружного воздуха или
сильными снегопадами.
Порядок монтажа приведен в инструкциях по монтажу
нагревателя дренажного поддона.
ИНФОРМАЦИЯ
В случае использования нагревателя дренажного
поддона необходимо разрезать перемычку JP_DP на
служебной плате наружного агрегата.
После разрезания перемычки необходимо сбросить
наружный агрегат для включения этой функции.
