4 Конфигурирование
Руководство по монтажу
12
EHVH/X04+08+16S18CA + EHVH/X08+16S26CA
Daikin Altherma - Split - низкотемпературный
4P313772-1D – 2012.12

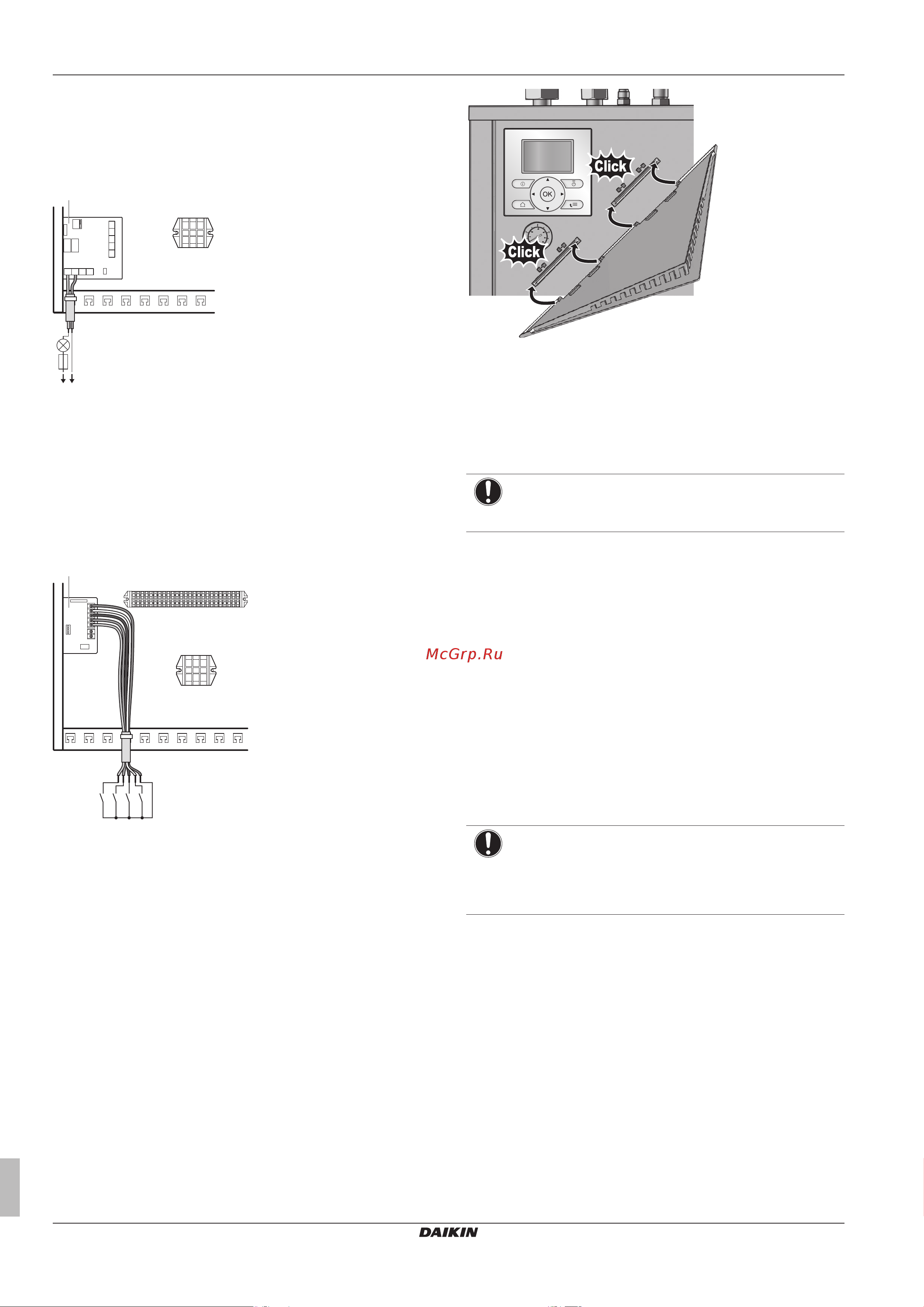

3.5.11 Подключение переключения на
внешний источник тепла
1 Подсоедините кабель переключения на внешний источник
тепла к соответствующим контактам, как показано на
приведенном рисунке.
X1M
X1M
X3 X4
A4P
L N
X2M
X1 X2
a
a Необходима установка EKRP1HB.
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
3.5.12 Подключение цифровых вводов
потребления энергии
1 Подсоедините кабель цифровых вводов потребления
энергии к соответствующим контактам, как показано на
приведенном рисунке.
X1M
X2M
1 2 3 4 5
A8P
X801M
S6S
S7S
S8S
S9S
a
a Необходима установка EKRP1AHTA.
2 Прикрепите кабель с помощью стяжек к креплениям стяжек
кабелей.
3.6 Завершение монтажа внутреннего
агрегата
3.6.1 Крепление крышки интерфейса
пользователя к внутреннему агрегату
1 Убедитесь, что с внутреннего агрегата снята передняя
панель. См. "3.1.1 Чтобы открыть внутренний агрегат" на
стр. 4.
2 Вставьте крышку интерфейса пользователя в петли.
3
Установите переднюю панель на внутренний агрегат.
3.6.2 Чтобы закрыть внутренний агрегат
1 Закройте крышку распределительной коробки.
2 Установите обратно верхнюю панель.
3 Установите обратно переднюю панель.
ПРИМЕЧАНИЕ
При закрытии крышки внутреннего агрегата убедитесь,
что момент затяжки НЕ превышает 4,1 Н•м.
4 Конфигурирование
4.1 Обзор: конфигурирование
Если НЕ сконфигурировать систему правильно, она НЕ будет
работать так, как нужно. Конфигурация системы производится
через интерфейс пользователя.
При ВКЛЮЧЕНИИ интерфейса пользователя в первый раз
(через внутренний агрегат) запускается функция быстрого
мастера, которая помогает сконфигурировать систему. При
необходимости можно также внести изменения в конфигурацию
в дальнейшем.
ПРИМЕЧАНИЕ
В данной главе приводится ТОЛЬКО базовое
объяснение конфигурации. Более подробное
объяснение и справочная информация приведены в
руководстве по применению для установщика.
Конфигурация влияет на следующее:
▪ Расчеты программного обеспечения
▪ Что можно увидеть и сделать с помощью интерфейса
пользователя
Обозначения в таблицах настроек:
▪ #: навигация в структуре меню
▪ Код: Код в настройках просмотра
При изменении настроек установщика система запросит
подтверждение. При выполнении подтверждения, на короткое
время экран выключится и затем на несколько секунд будет
отображаться “busy” (занято).
