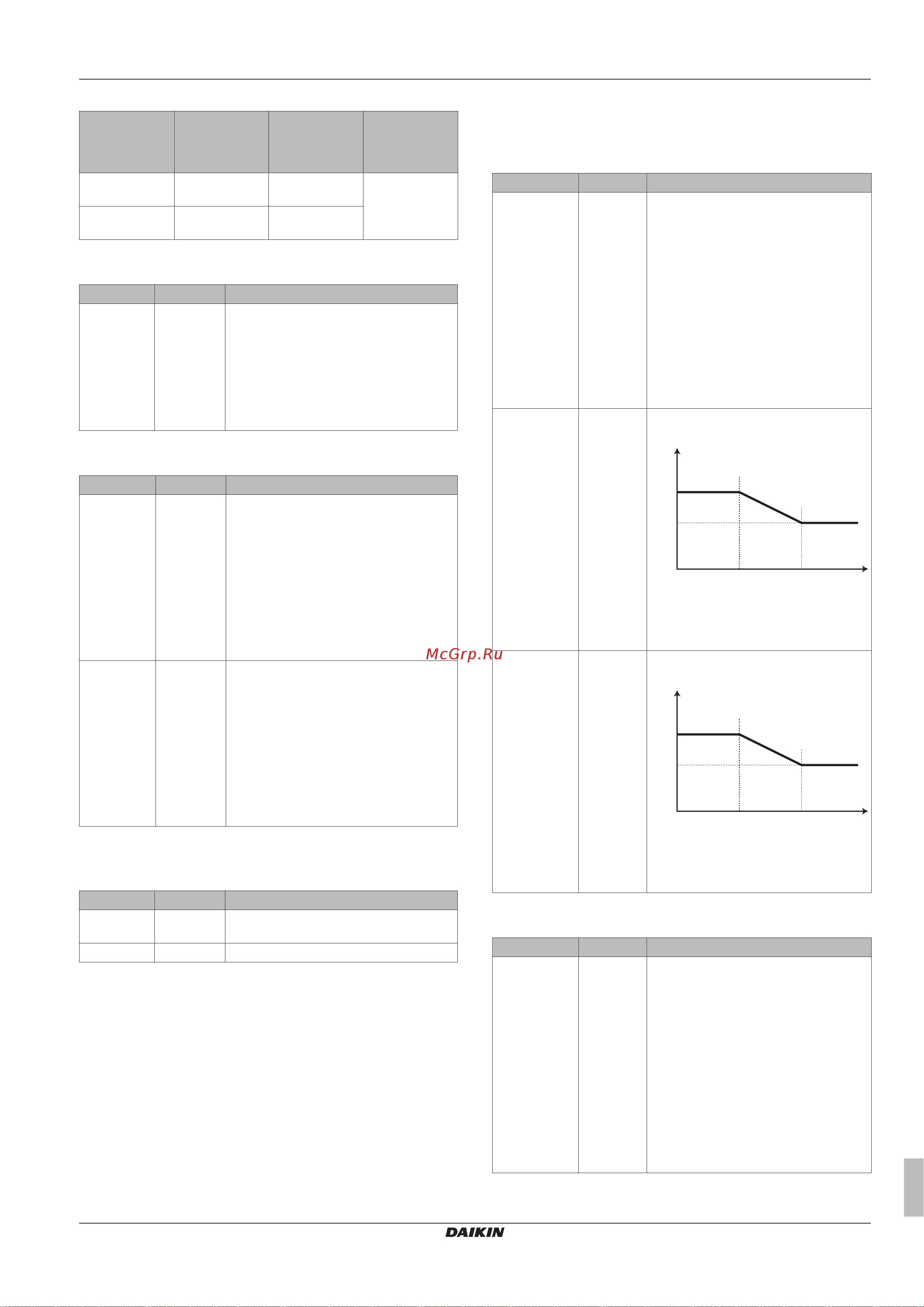

4 Конфигурирование
Руководство по монтажу
15
EHVH/X04+08+16S18CA + EHVH/X08+16S26CA
Daikin Altherma - Split - низкотемпературный
4P313772-1D – 2012.12
Схема подачи аварийного сигнала
[C-09] Аварийный
сигнал
подается
Аварийный
сигнал не
подается
На агрегат не
поступает
электропитан
ие
0 (по
умолчанию)
Выход замкнут Выход
разомкнут
Выход
разомкнут
1 Выход
разомкнут
Выход замкнут
Нагрузочная плата
# Код Описание
[A.2.2.7] [D-04] Печатная плата по заказу
Применяется только для EHBH/
X04+08 и EHVH/X04+08. Показывает
установлена ли дополнительная
нагрузочная плата.
▪ 0 (Нет): НЕ установлен
▪ 1 (Да): установлен
Учет энергопотребления
# Код Описание
[A.2.2.8] [D-08] Дополнительный внешний измеритель
энергопотребления 1:
▪ 0 (Нет): НЕ установлен
▪ 1: установлен (0,1 имп./кВт/ч)
▪ 2: установлен (1 имп./кВт/ч)
▪ 3: установлен (10 имп./кВт/ч)
▪ 4: установлен (100 имп./кВт/ч)
▪ 5: установлен (1000 имп./кВт/ч)
[A.2.2.9] [D-09] Дополнительный внешний измеритель
энергопотребления 2:
▪ 0 (Нет): НЕ установлен
▪ 1: установлен (0,1 имп./кВт/ч)
▪ 2: установлен (1 имп./кВт/ч)
▪ 3: установлен (10 имп./кВт/ч)
▪ 4: установлен (100 имп./кВт/ч)
▪ 5: установлен (1000 имп./кВт/ч)
4.2.4 Быстрый мастер: производительность
(учет энергопотребления)
# Код Описание
[A.2.3.1] [6-02] Мощность вспомогательного
нагревателя [кВт]
[A.2.3.6] [6-07] Мощность нагревателя поддона [Вт]
4.2.5 Контроль обогрева и охлаждения
помещений
Температура воды на выходе: основная зона
# Код Описание
[A.3.1.1.1] Отсутству
ет
Заданный режим:
▪ 0 (Абсолютный): абсолютный
▪ 1 (Завис.от погоды): зависимый от
погоды
▪ 2 (Абс+по графику): абсолютный +
по расписанию (только для
управления по температуре воды
на выходе)
▪ 3 (WD + по графику): зависимый от
погоды + по расписанию (только
для управления температурой
воды на выходе)
[A.3.1.1.3] [1-00]
[1-01]
[1-02]
[1-03]
Кривая зависимости от погоды
(нагрев):
[1-03]
[1-02]
T
a
T
t
[1-00] [1-01]
▪ T
t
: Заданная температура воды на
выходе (основная)
▪ T
a
: температура наружного воздуха
[A.3.1.1.4] [1-06]
[1-07]
[1‑08]
[1-09]
Кривая зависимости от погоды
(охлаждение):
[1-09]
[1-08]
T
a
T
t
[1-06] [1-07]
▪ T
t
: Заданная температура воды на
выходе (основная)
▪ T
a
: температура наружного воздуха
Температура воды на выходе: дополнительная зона
# Код Описание
[A.3.1.2.1] Отсутству
ет
Заданный режим:
▪ 0 (Абсолютный): абсолютный
▪ 1 (Завис.от погоды): зависимый от
погоды
▪ 2 (Абс+по графику): абсолютный +
по расписанию (только для
управления по температуре воды
на выходе)
▪ 3 (WD + по графику): зависимый от
погоды + по расписанию (только
для управления температурой
воды на выходе)
