Руководство по эксплуатации
acquaerpums .ru 5
1.6

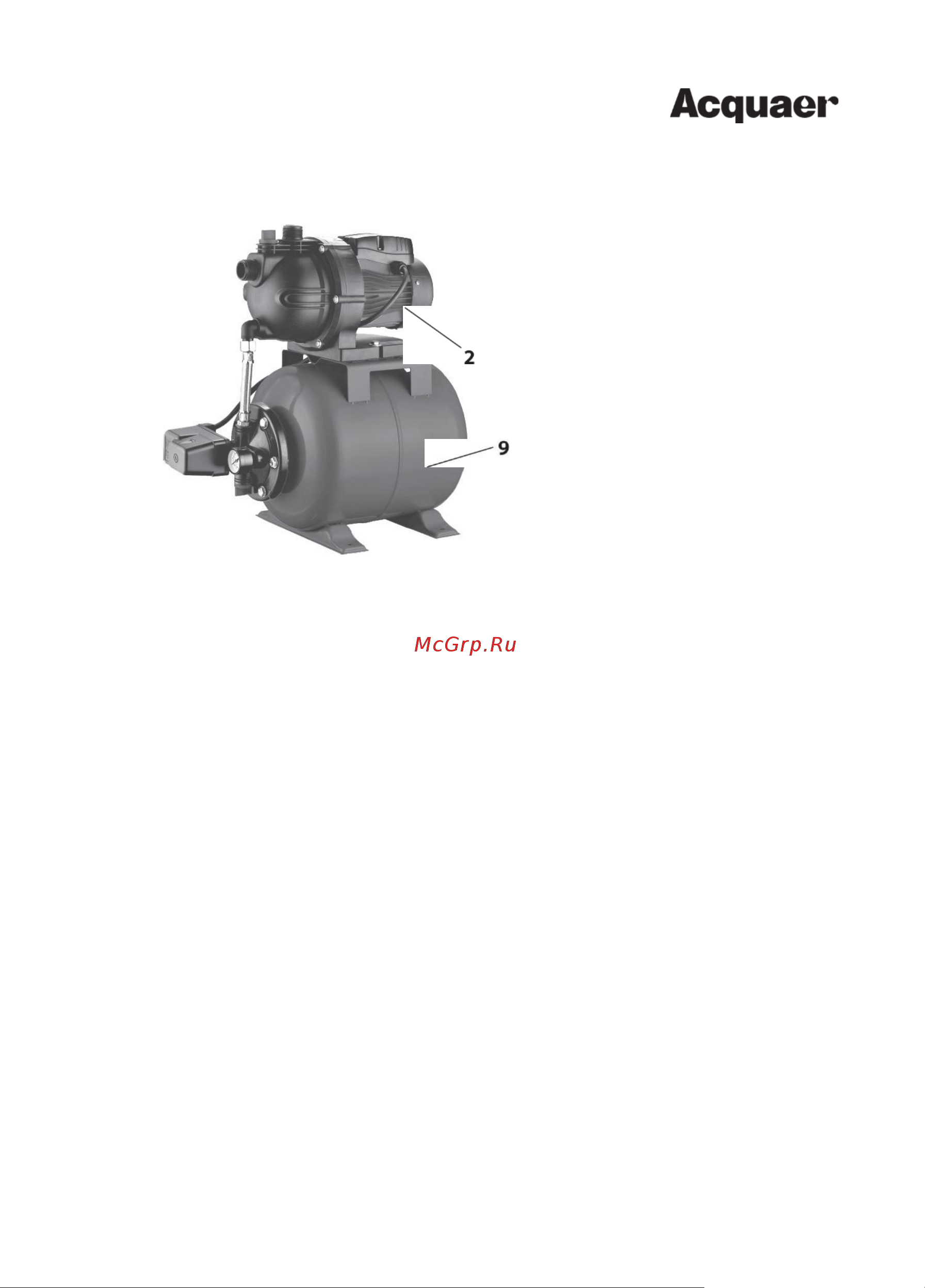

Общий вид станции представлен на рис.1
1
- насосная часть
2
- двигатель
З
-
блок запуска двигателя
с выключателем
4
-
входное отверстие
5
- выходное отверстие
6
-
заливное отверстие
7
- реле давления
8-манометр
9
-
гидроаккумулятор
10-
ножки основания
10
рис.1
Внимание! Внешний вид станции может незначительно отличаться
от представленного на рисунке. Это связано с её дальнейшим техни-
ческим совершенствованием. Изготовитель оставляет за собой право
вносить изменения в конструкцию и комплектацию станции без пред
варительного уведомления пользователей, с целью повышения потре-
бительских качеств товара.
1.7
Двигатель (рис.1 поз.2) в металлическом корпусе и насос (рис.1 поз.1) в
пластиковом корпусе закреплены сверху, на корпусе гидроаккумулятора (рис.1
поз.9). Подключение насоса к сети осуществляется кабелем питания со штеп
сельной вилкой с заземляющим контактом. Насосная часть станции имеет два
отверстия (Ду
=
1") для присоединения входной (рис.1 поз.4) и выходной (рис.1
поз.5) трубы (шланга). Сверху расположена заливная горловина (рис.1 поз.б) с
пробкой. На блоке запуска (рис.1 поз.З) расположен выключатель двигателя. Он
имеет
два
фиксированных
положения:
«
1»
-
включено
и
«
О»
-
выключено.
2.
Меры безопасности при использовании
2.1
При эксплуатации станции необходимо соблюдать все требования руко
водства по её эксплуатации, не подвергать станцию ударам, перегрузкам, воз
действию грязи и нефтепродуктов.
2.2
При эксплуатации станции ЗАПРЕЩАЕТСЯ:
б 5
\ /
/
З
4 '-------
1
7
/
/
8
А
