ПОДКЛюЧЕНИЕ DVD-ПРОИгРЫВАТЕЛЯ/ТЕЛЕВИЗИОННОЙ ПРИСТАВКИ (КОМПОНЕНТНЫЙ СИгНАЛ)

Компонентный видеосигнал делится на Y (зеленый

разъем), Pb (синий разъем) и Pr (красный разъем),

что позволяет достичь высокого качества изобра-

жения. Будьте внимательны при подключении

компонентного видеосигнала, цвета штекеров со-

единительного кабеля должны совпадать с цвета-

ми разъемов, к которым вы их подключаете. При

подключении аудиосигнала используйте компо-

нентный аудио вход (COMPONENT IN).

Конфигурация задней стенки DVD-проигрывателя

или телевизионной приставки может быть различ-

ной. При подключении цвета штекеров соедини-

тельных кабелей должны совпадать с цветами

разъемов, к которым они подключаются.

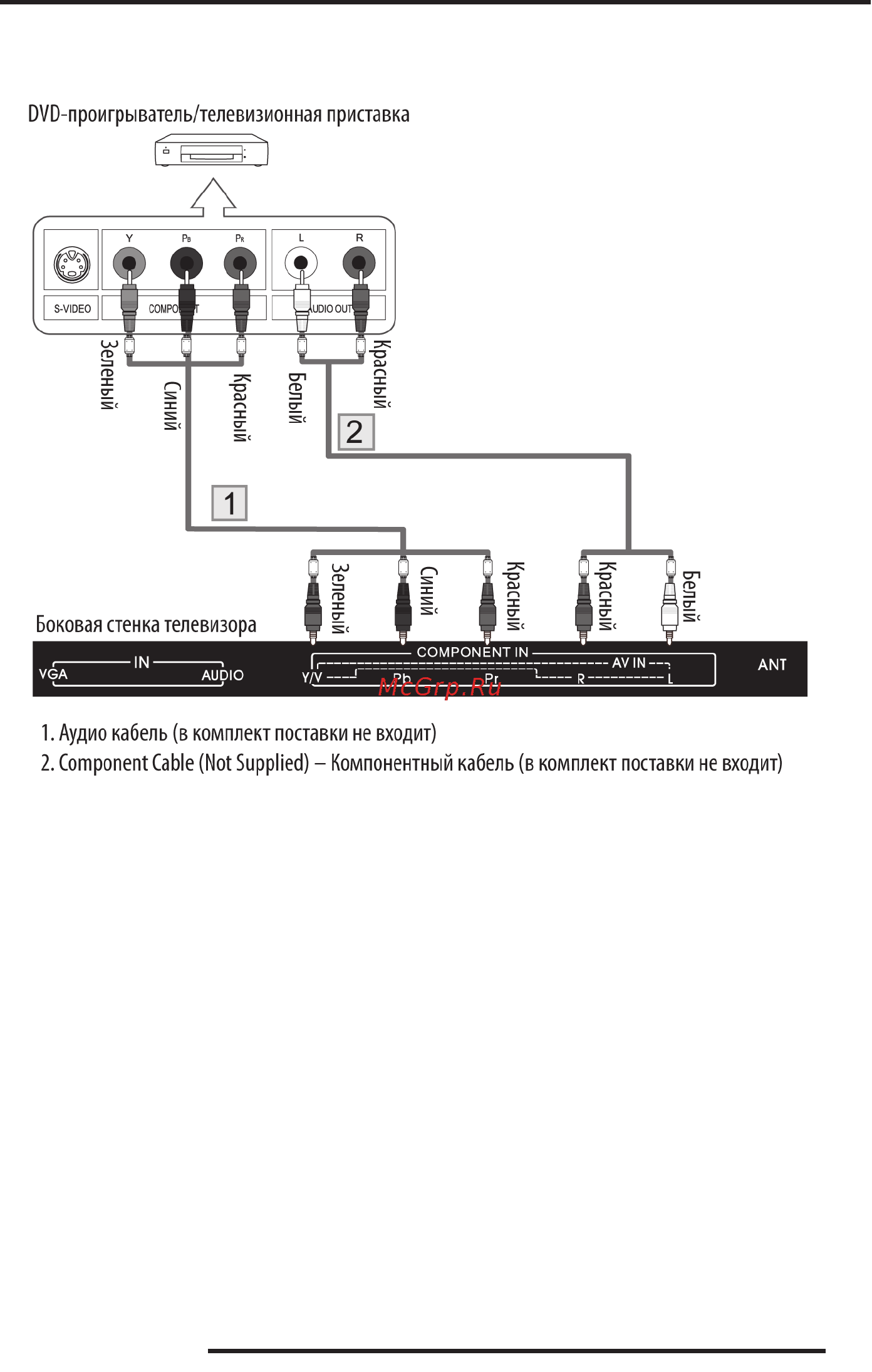

1. Подсоедините три штекера на одном конце

компонентного кабеля к разъемам COMPONENT

IN (Y-Pb-Pr) на задней стенке телевизора, а три

штекера на другом конце кабеля - к разъемам

компонентного выхода COMPONENT (Y, Pb, Pr)

подключаемого оборудования.

2. С помощью аудио кабеля соедините выходы

AUDIO OUT L-R на задней стенке подключаемого

оборудования с входами COMPONENT IN

(R-AUDIO-L) на задней стенке телевизора.
