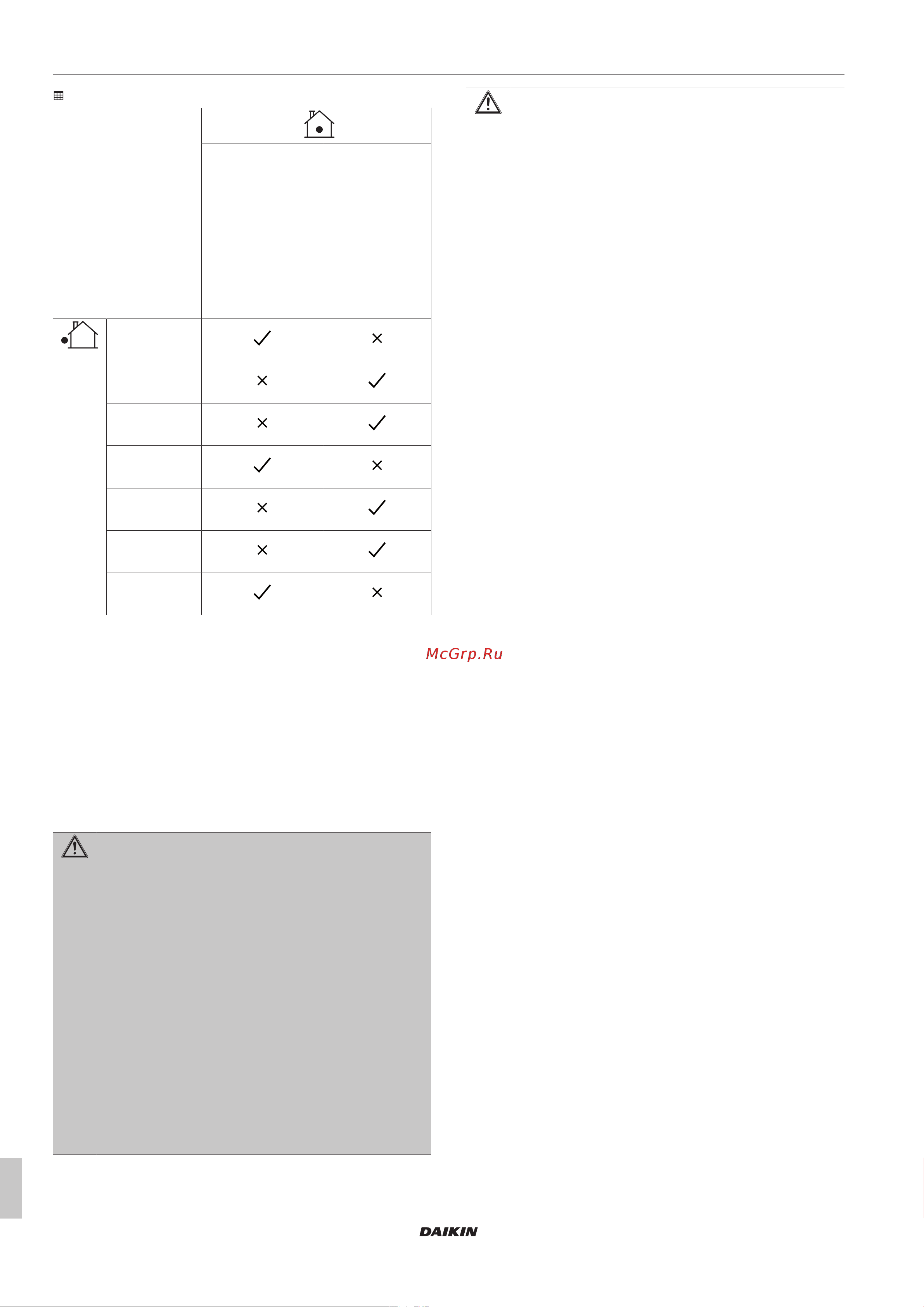

1 Общие правила безопасности
Руководство по монтажу и эксплуатации
6
Daikin Altherma EHS(X/H)(B)-D
Daikin Altherma 3 R ECH₂O
008.1451099_01 – 09/2020
1‒1 Допустимые комбинации
EHSX04P30DA3
EHSX04P50DA3
EHSXB04P30DA3
EHSXB04P50DA3
EHSH04P30DA3
EHSHB04P30DA3
EHSX08P30DA3
EHSX08P50DA3
EHSXB08P30DA3
EHSXB08P50DA3
EHSH08P30DA3
EHSH08P50DA3
EHSHB08P30DA3
EHSHB08P50DA3
ERGA04DAV3
ERGA04EAV3
ERGA06DAV3
ERGA06EAV3
ERGA08DAV3
ERGA08EAV3
ERGA04DAV3A
ERGA04EAV3A
ERGA06DAV3A
ERGA06EAV3A
ERGA08DAV3A
ERGA08EAV3A
ERGA04DAV37
ERGA04EAV37
Прочее или выходящее за эти пределы применение считается
не соответствующим назначению. За возникающий при этом
ущерб ответственность несет только эксплуатирующая
организация.
К применению установки в соответствии с назначением также
относится соблюдение условий техобслуживания и проверки.
Запасные части должны по меньшей мере отвечать
техническим требованиям, указанным производителем. Это,
например, осуществляется за счет оригинальных запасных
частей.
1.2.3 Помещение установки устройства
ПРЕДУПРЕЖДЕНИЕ
Пластмассовые стенки бака на
внутреннем агрегате могут при
внешнем тепловом воздействии
(>80°C) расплавиться, а в
экстремальных случаях —
загореться.
▪ Установка внутреннего агрегата
допускается на расстоянии не
менее 1м от других источников
тепла (>80°C)
(электрообогревателей, газовых
нагревателей, каминов идр.) и от
горючих материалов.
ПРЕДОСТЕРЕЖЕНИЕ
▪ Разрешается устанавливать
внутренний агрегат только на
поверхностях с несущей
способностью не менее 1050кг/м
2
с учетом запаса прочности. Пол
должен быть ровным,
вертикальным и гладким.
▪ Установка устройства под
открытым небом не допустима.
▪ Установка устройства во
взрывоопасных зонах не
допустима.
▪ Электронный контроллер ни в коем
случае не должен подвергаться
воздействию природных факторов,
таких как дождь или снег.
▪ Накопительный бак не должен
подвергаться длительному
воздействию прямых солнечных
лучей, поскольку возможно
повреждение пластмассы под
воздействием ультрафиолетового
излучения и природных факторов.
▪ Внутренний агрегат должен быть
установлен с защитой от мороза.
▪ Следует убедиться, что
предприятием коммунального
хозяйства поставляется не
вызывающая коррозию питьевая
вода. В противном случае,
необходима соответствующая
обработка воды.
▪ Соблюдайте минимально допустимые расстояния до стен и
других предметов («3.1 Габариты и присоединительные
размеры» [412]).
▪ Соблюдайте особые требования к установке, обусловленные
применением хладагента R32 (см. «3.3.1 Выбор места
размещения» [414]).
