Optoma WU515ST [10/95] Введение
![Optoma WU515ST [10/95] Введение](/views2/1786683/page10/bga.png)
Русский
10
12V
OUT
AC POWER
AUDIO2-IN
AUDIO OUT
WIRED REMOTE
AUDIO1-IN
(VGA1)
(VGA2)
(VIDEO/S-VIDEO)
L
R
AUDIO3-IN
S-VIDEO
VGA-OUT
VGA1-IN / YPbPr
VGA2-IN / YPbPr /
RS-232C
VIDEO
LAN
HDBaseT
USB Power
Out (1.5A)
12V
OUT
3D SYNC
Out (5V)
Full 3D
HDMI 1 / MHL HDMI 2 DisplayPort
MOUSE
SERVICE
21 4 5 6 7 8 10 13
1416171819
9
3 11 12
202122 15

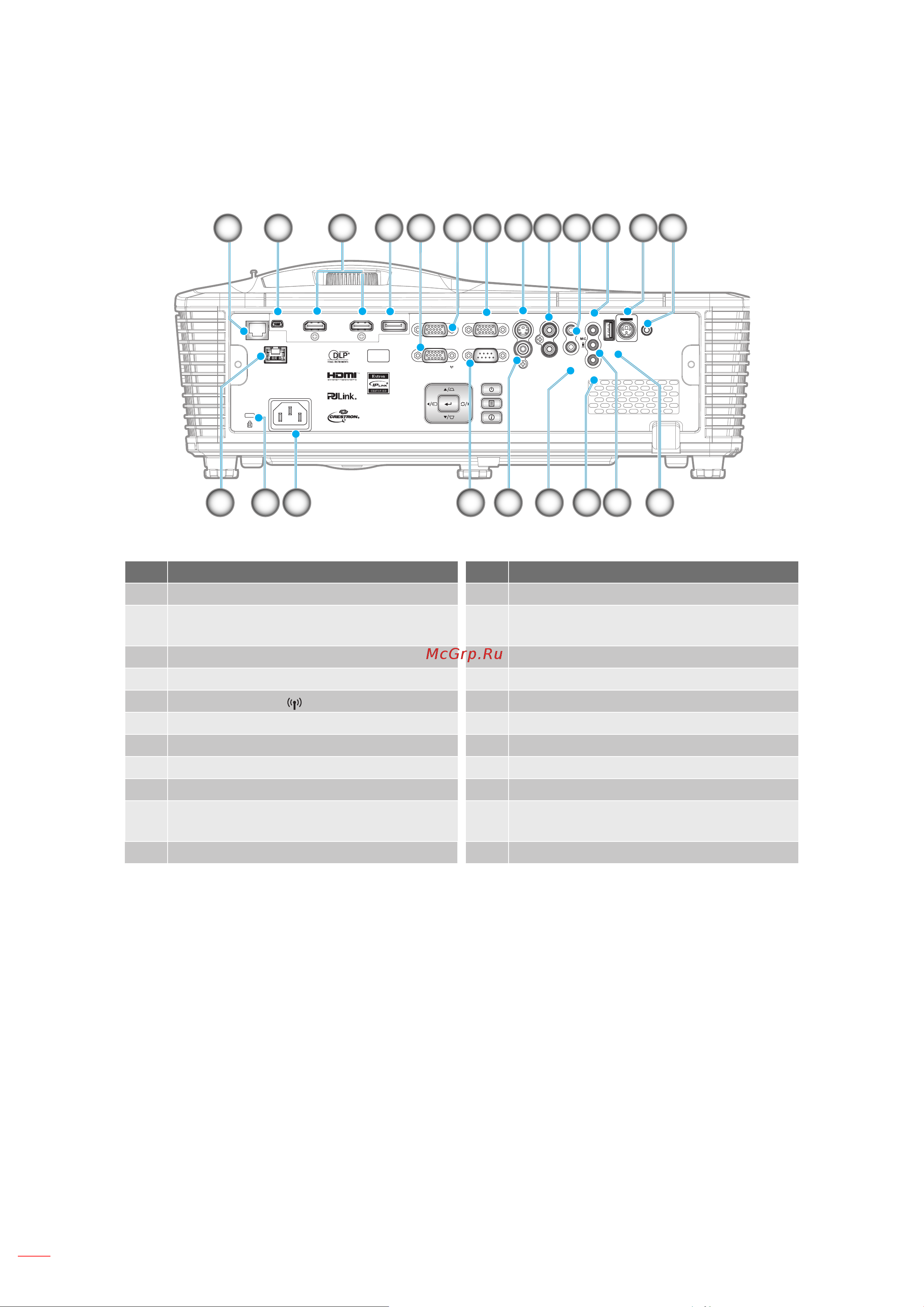

1. Разъем RJ-45 12. Разъем 3D SYNC OUT (5 В)
2. Разъем USB-B mini (для обновления
встроенного ПО)
13. Разъем 12 В OUT
3. Разъем 1x HDMI и 1x HDMI/MHL 14. Выходной разъем питания USB (1,5 А)
4. Разъем DisplayPort 15. Разъем микрофона
5. VGA2-IN/YPbPr/ разъем 16. ПРОВОДНОЙ УДАЛЕННЫЙ разъем
6. VGA1-IN/YPbPr разъем 17. Разъем AUDIO2-In (VGA2)
7. Разъем VGA-OUT 18. ВИДЕО разъем
8. S-VIDEO разъем 19. Разъем RS-232C
9. Разъем AUDIO3-IN (Video/S-Video) 20. Сетевая розетка
10. Разъем AUDIO1-IN (VGA1) 21. Отверстие для установки замка
Kensington
TM
11. Разъем AUDIO OUT 22. Разъем HDBaseT(*)
• Для удаленного управления мышью требуется специальный пульт ДУ.
• (*)Только на моделях с HDBaseT.
