Yamaha YZFR6 (1999-2002) [2/2] Color code

Содержание

• Color code 2

Похожие устройства

• Yamaha YZFR6 (1999-2002) Решение проблем
• Yamaha YZFR6 (1999-2002) Система охлаждения
• Yamaha YZFR6 (1999-2002) Сервис мануал
• Yamaha YZFR6 (1999-2002) Карбюратор
• Yamaha YZFR6 (1999-2002) Электрика
• Yamaha YZFR6 (1999-2002) Спецификация
• Yamaha YZFR6 (1999-2002) Шасси
• Yamaha YZFR6 (1999-2002) Капитальный ремонт двигателя
• Yamaha YZFR6 (1999-2002) Периодические проверки и корректировки
• Optoma ZH420UST Техническое описание
• Optoma ZH420UST Инструкция по эксплуатации
• Optoma EH412ST Инструкция по эксплуатации
• Optoma EH412ST Техническое описание
• Samsung SCC-B5303(G)(P) Инструкция по эксплуатации
• Samsung SCC-B5305(G)(P) Инструкция по эксплуатации
• Optoma ZH403 Техническое описание
• Optoma ZH403 Инструкция по эксплуатации
• Optoma HD29HST Техническое описание
• Optoma HD29HST Инструкция по эксплуатации
• Optoma HZ40 Техническое описание

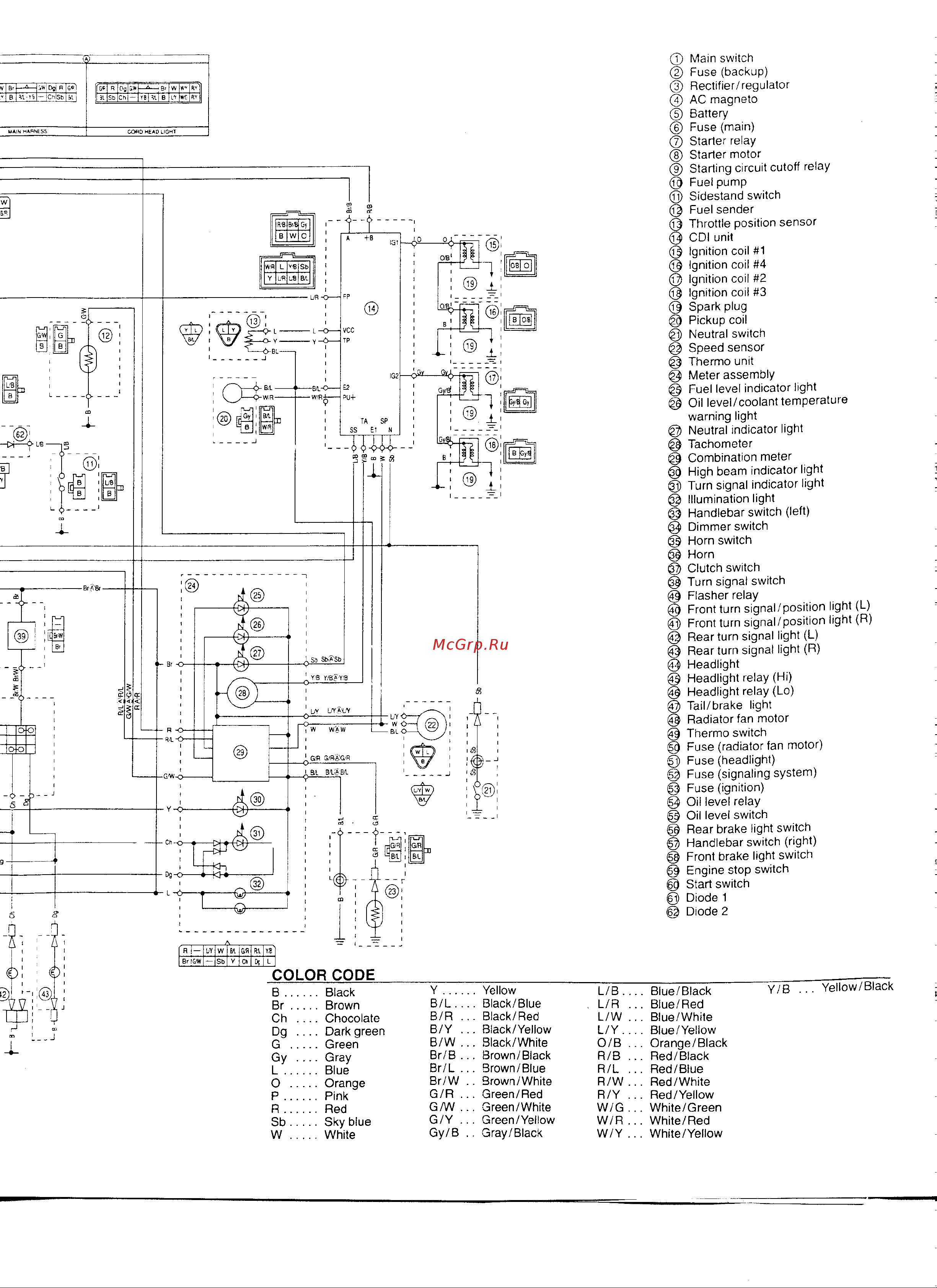

Main switch 2 Fuse backup Rectifier regulator AC magneto 5 Battery 6 Fuse main Starter relay 8 Starter motor 9 Starting circuit cutoff relay Fuel pump Sidestand switch Fuel sender Throttle position sensor CDI unit Ignition coil 1 Ignition coil 4 Ignition coil 2 Ignition coil 3 Spark plug Pickup coil Neutral switch Speed sensor Thermo unit Meter assembly Fuel level indicator light Oil level coolant temperature warning light Neutral indicator light Tachometer Combination meter High beam indicator light Turn signal indicator light Illumination light Handlebar switch left Dimmer switch Horn switch Horn Clutch switch Turn signal switch Flasher relay Front turn signal position light L Front turn signal position light R Rear turn signal light L Rear turn signal light R Headlight Headlight relay Hi Headlight relay Lo Tail brake light Radiator fan motor Thermo switch Fuse radiator fan motor Fuse headlight Fuse signaling system Fuse ignition Oil level relay Oil level switch Rear brake light switch Handlebar switch right Front brake light switch Engine stop switch Start switch Diode 1 Diode 2 LIGHT COLOR CODE B Br Ch Dg G Gy L 0 P R Sb W Brown Chocolate Dark green Green Gray Blue Orange Pink Red Sky blue White Y B l___ B R B Y B W Br B Br L Br W G R G W G Y Gy B Yellow Black Blue Black Red Black Yellow Black White Brown Black Brown Blue Brown White Green Red Green White Green Yellow Gray Black L B L R L W L Y O B R B R L R W R Y W G W R W Y Blue Black Blue Red Blue White Blue Yellow Orange Black Red Black Red Blue Red White Red Yellow White Green White Red White Yellow Y B Yellow Black
