Введение

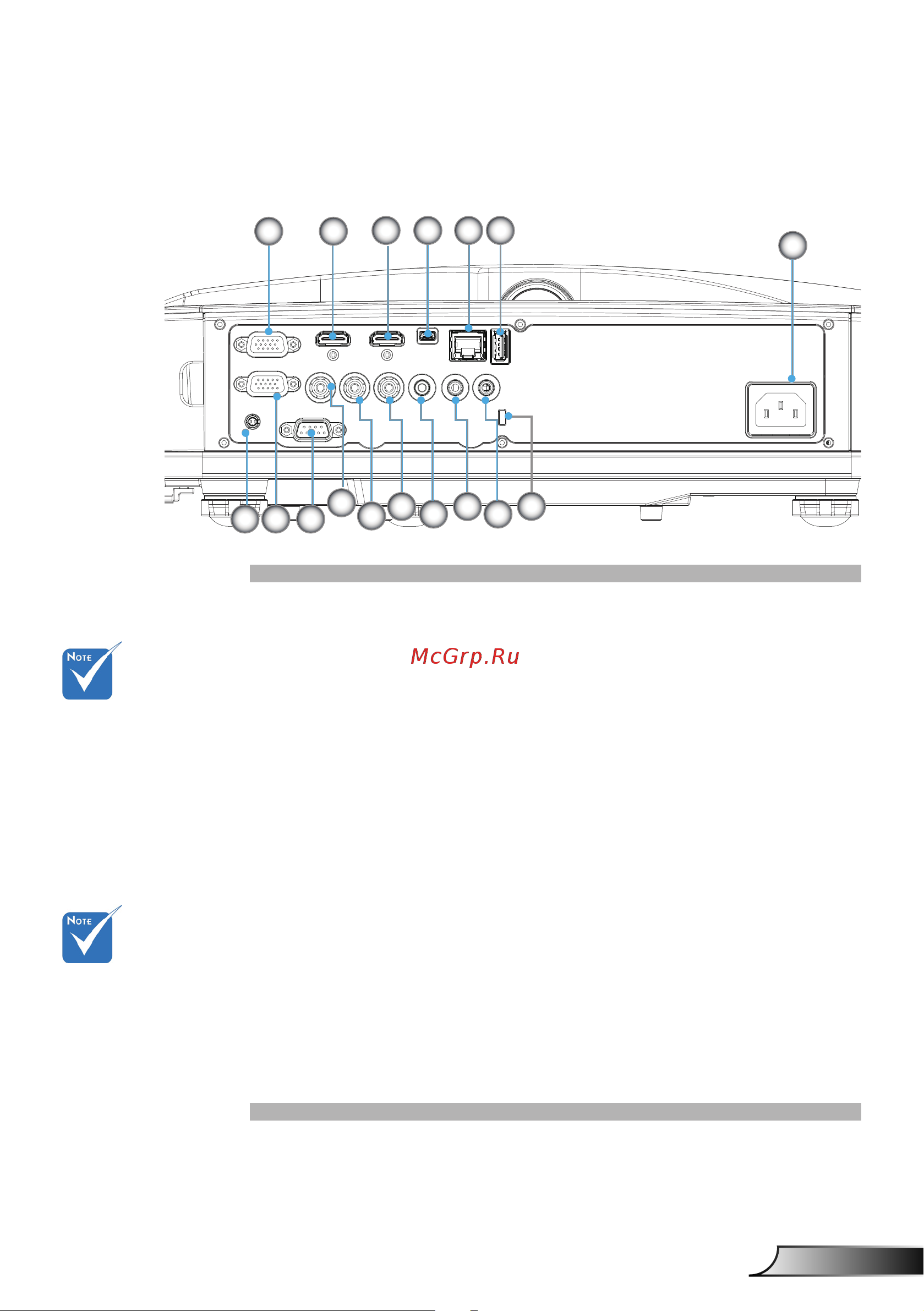

Входные/выходные соединения
Сквозное соеди-
нение монито-
ров возможно
только через
разъемы VGA1-
In/YPbPr.
Разъем VGA1-IN/YPbPr 1.
(Аналоговый сигнал ПК/Вход компонентного видео/
HDTV/YPbPr)
Входной разъем HDMI2 2.
Входной разъем HDMI1 3.
Разъем USB (подключается к ПК для дистанционного 4.
управления с использованием мыши)
Выход RJ455.
Разъем USB типа A6.
Разъем электропитания7.
Разъем интерактивного экрана (миниджек 3,5 мм, за-8.
висит от модели)
Разъем VGA-Out/VGA2-In9.
Разъем RS-232 (9-конт., типа DIN)10.
Входной разъем комбинированного видеосигнала11.
Входной разъем композитного видео (правый) 12.
Входной разъем композитного видео (Левый) 13.
Выходной звуковой разъем (3,5 мм мини-джек) 14.
Входной звуковой разъем (3,5 мм мини-джек) 15.
Входной звуковой разъем (микрофон) 16.
Отверстие для замка Kensington™17.
Интерфейс
зависит от
характеристик
конкретной
модели.
7
1 2
4
10
14
53
11
12
16
6
9
13 15
17
8
