После каждого подключения варочной панели к электросети
производится автоматическая настройка сенсоров для
обеспечения их нормальной работы. Все цифровые
индикаторы загораются на несколько секунд. Во время
настройки на поверхности сенсоров не должны находиться
никакие предметы, в противном случае настройка будет
приостановлена до тех пор, пока вы их не уберете. Во
время настройки
сенсоров использование варочной панели
невозможно.
Прибор предназначен для двухфазного подключения, однако
можно выполнить однофазное подключение.

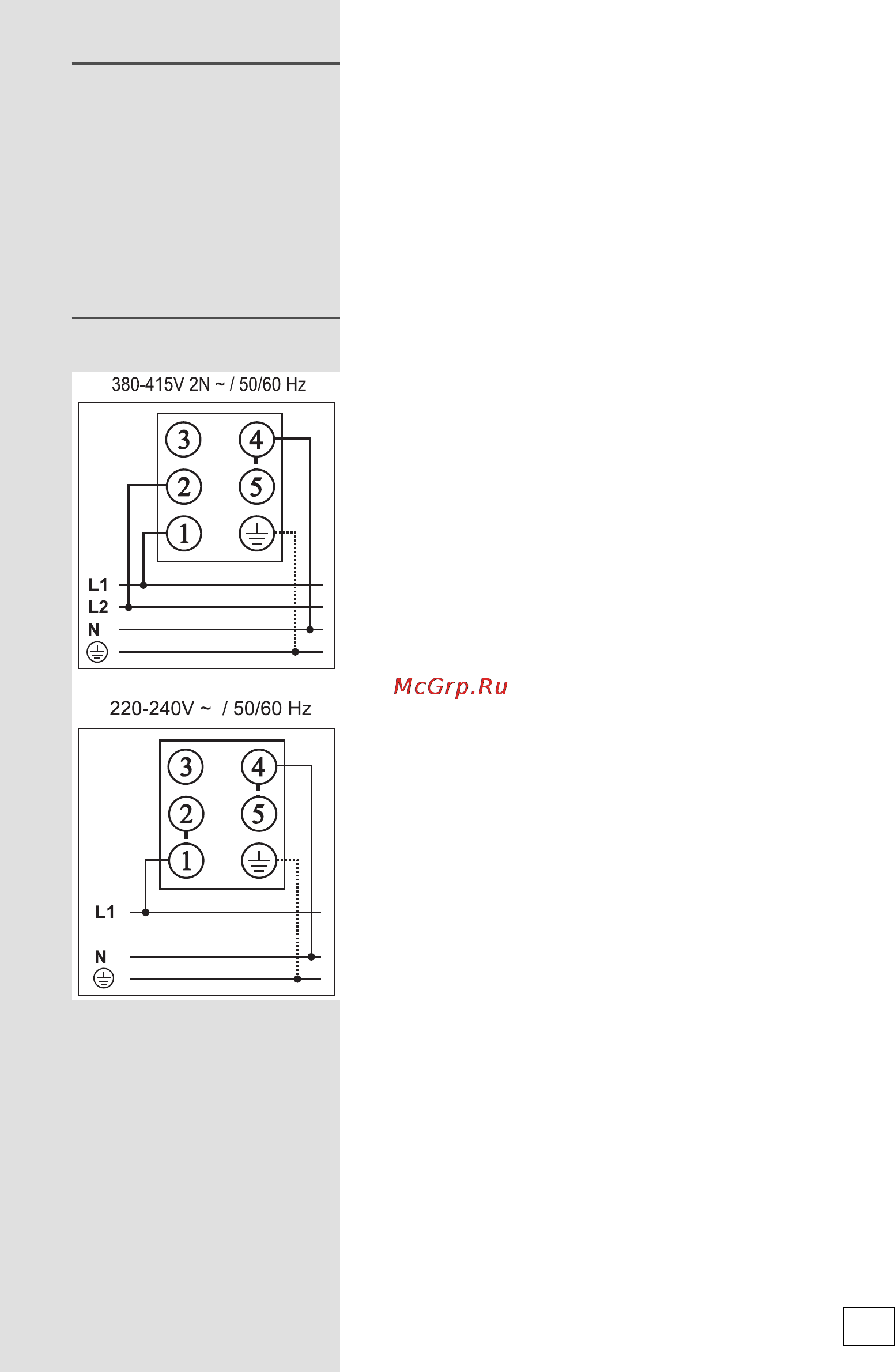

• Двухфазное подключение
Установите перемычку между клеммами 4–5.
• Однофазное подключение
Установите перемычки между клеммами 4–5 и 1–2.
Примечание: клемма 3 свободна.
Примечание!
Перемычки лежат в клеммной колодке. Винты клемм
уже откручены, поэтому их не нужно откручивать. При
закручивании винтов слышен
слабый щелчок: это означает,
что винт необходимо крепко затянуть.
Для подключения могут использоваться:
• резиновые соединительные кабели типа H05RR-F 4x1,5 с
желто-зеленым защитным проводом,
• ПВХ изолированные соединительные кабели типа H05VV-
F 4x1,5 с желто-зеленым защитным проводом, а также
другие равноценные кабели или кабели лучшего качества.
Настройка сенсоров
Схема подключения
25
