4 Функционирование
Руководство по эксплуатации
24
Daikin RoCon+ HP1
Контроллер RoCon+ HP1
008.1447899_01 – 08/2020

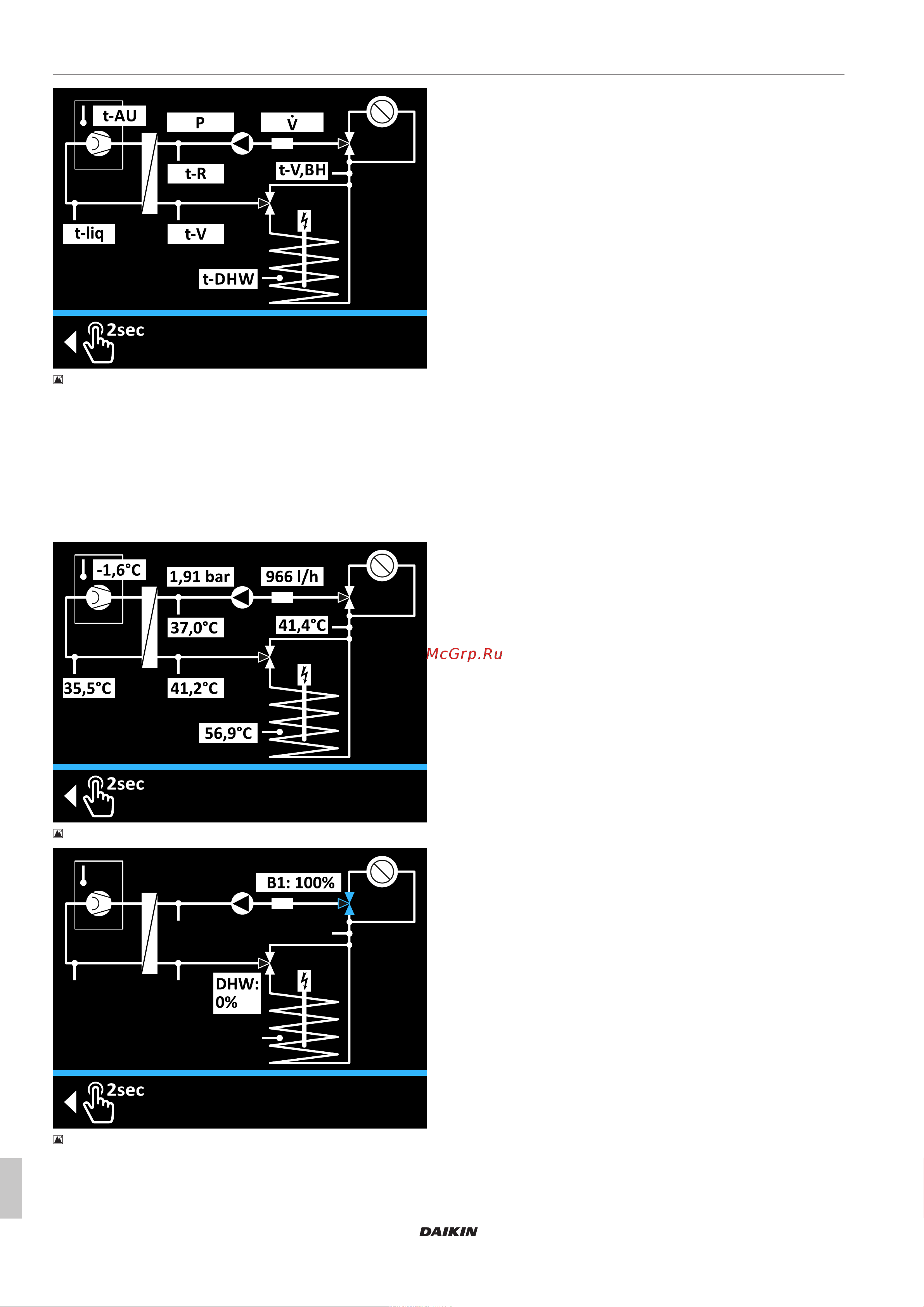

 4‒7 Гидравлическая схема, первая страница
t-AU Датчик температуры снаружи (External temperature
sensor)
P Давление
V
Объемный расход
t-R Температура в обратной линии системы отопления
t-V Температура воды на выходе после пластинчатого
теплообменника
t-V,BH Температура в подающей линии системы отопления,
после теплообменника поддержки системы отопления
t-liq Температура хладагента
t-DHW Температура в накопительном баке горячей воды
 4‒8 Гидравлическая схема, вторая страница
 4‒9 Гидравлическая схема, третья страница
B1 Текущее положение 3-ходового клапана 3UVB1 (0%:
тепловая сеть; 100%: внутренний байпас)
DHW Текущее положение 3-ходового клапана 3UV DHW (0%:
тепловая сеть; 100%: накопительный бак горячей воды)
4.6.2 Обзор
[→Main menu →Information →Overview]
В этом меню представлены текущие рабочие состояния
теплового насоса и его компонентов.
Дополнительные пояснения к параметрам в данном меню см. в
«7.7Information» [449].
4.6.3 Значения
[→Main menu →Information →Values]
В данном меню приведены текущие заданные и фактические
значения.
Дополнительные пояснения к параметрам в данном меню см. в
«7.7Information» [449].
4.6.4 Напор воды
[→Main menu →Information →Water pressure]
В этом меню крупным шрифтом указан текущий напор воды.
Это облегчает считывание в процессе монтажа установки.
4.7 Ошибки
[→Main menu →Error]
В этом меню осуществляется обработка ошибок теплового
насоса. См. «8Ошибки и неисправности» [453].
4.8 Терминал
[→Main menu →Terminal]
Это меню позволяет настраивать и управлять другими
устройствами, интегрированными в систему RoCon по шине
CAN (регулирующие компоненты модуля смесителя и
теплообменника), если соответствующая панель управления
имеет необходимые права доступа.
Функциональные идентификаторы
СистемаRoCon имеет множество вариантов применения и
расширения. Отдельные компоненты системы RoCon
обмениваются данными через шину CAN. Для этого шинами
передачи данных между собой соединены печатные платы
RoCon BM2C и панели управления RoCon+ B1 внутреннего
агрегата, а также опциональные компоненты системы
комнатного устройства RoCon U1 (EHS157034) и модуль
смесителя RoConM1 (EHS157068). Таким компонентам системы
присваиваются однозначно определяемые функциональные
идентификаторы, для того чтобы обмен данными и соотнесение
в системе RoCon осуществлялись без сбоев.
Привязка функциональных индикаторов проще всего
выполняется с помощью Мастера конфигурирования. Процесс
привязки запускается автоматически при первом вводе в
эксплуатацию, а также вручную при расширении системы
отопления [→Main menu →Configuration →Wizard]. Кроме того,
большинство идентификаторов могут быть адаптированы к
системе RoCon с помощью настроек параметров в данном
меню.
