4 Функционирование
Руководство по эксплуатации
22
Daikin RoCon+ HP
Daikin Контроллер RoCon+ HP
008.1444207_01 – 09/2018 – RU
Дополнительные пояснения к данной функции и возможные зна-
чения настройки см. в Глава 7.6.
4.5.5 Охлаждение
[→Main menu →Configuration →Cooling]
Это меню позволяет настраивать режим охлаждения.
ОСТОРОЖНО!: ОПАСНОСТЬ КОНДЕНСАЦИИ
При сбое или неправильной настройке параметров воз-
можно повреждение системы теплого пола, напольной
стяжки или конструкции пола.
▪ Перед первым вводом в эксплуатацию и активацией
режима охлаждения установить минимальный пре-
дел температуры в контроллере RoCon (параметр
[Feed temperature lower limit]) на минимально допу-
стимую температуру в установке.
Условия для режима охлаждения:
▪ наружная температура > заданного значения температуры в
помещении
▪ наружная температура > заданного значения параметра [Start
T-Out Cooling]
▪ активирован режим работы [Cooling]:
▪ через меню «Operating mode» или
▪ с помощью функции комнатного термостата (замкнут
переключающий контакт охлаждения)
▪ нет активного запроса на тепло в системе RoCon системы
отопления
ИНФОРМАЦИЯ
Если средняя наружная температура при активном ре-
жиме работы «Cooling» опускается ниже 4°C, то режим
работы автоматически переключается на «Heating».
Повторное автоматическое переключение режима ра-
боты на «Cooling» выполняется только в том случае,
если:
▪ к разъему J16 (охлаждение) подключен комнатный
термостат,
▪ переключающий контакт комнатного термостата зам-
кнут и
▪ средняя наружная температура превышает 10°C.
Cooling curve
[→Main menu →Configuration →Cooling→Cooling curve]
Кривая охлаждения определяет заданную температуру подачи в
режиме охлаждения в зависимости от фактической наружной
температуры. (Погодозависимое регулирование температуры
подачи, см. Глава 4.5.3). Более высокая наружная температура
вызывает понижение заданной температуры подачи, и наобо-
рот. Кривая охлаждения может адаптироваться к конструктив-
ным особенностям здания с помощью четырех параметров (см.
Рисунок 4-3).
1 [Start T-Out Cooling]
2 [Max T-Out Cooling]
3 [T-Flow Cooling start]
4 [T-Flow Cooling max]
Cooling parameters
[→Main menu →Configuration →Cooling→Parameters]
Это меню содержит дополнительные параметры для коррекции
заданной температуры подачи в режиме охлаждения.
При погодозависимом регулировании температуры подачи поль-
зователь может изменить заданную температуру подачи с помо-
щью параметра [Cooling setpoint adjustment] максимально на 5K
вверх или вниз. Нижний предел температуры задается парамет-
ром [Feed temperature lower limit].

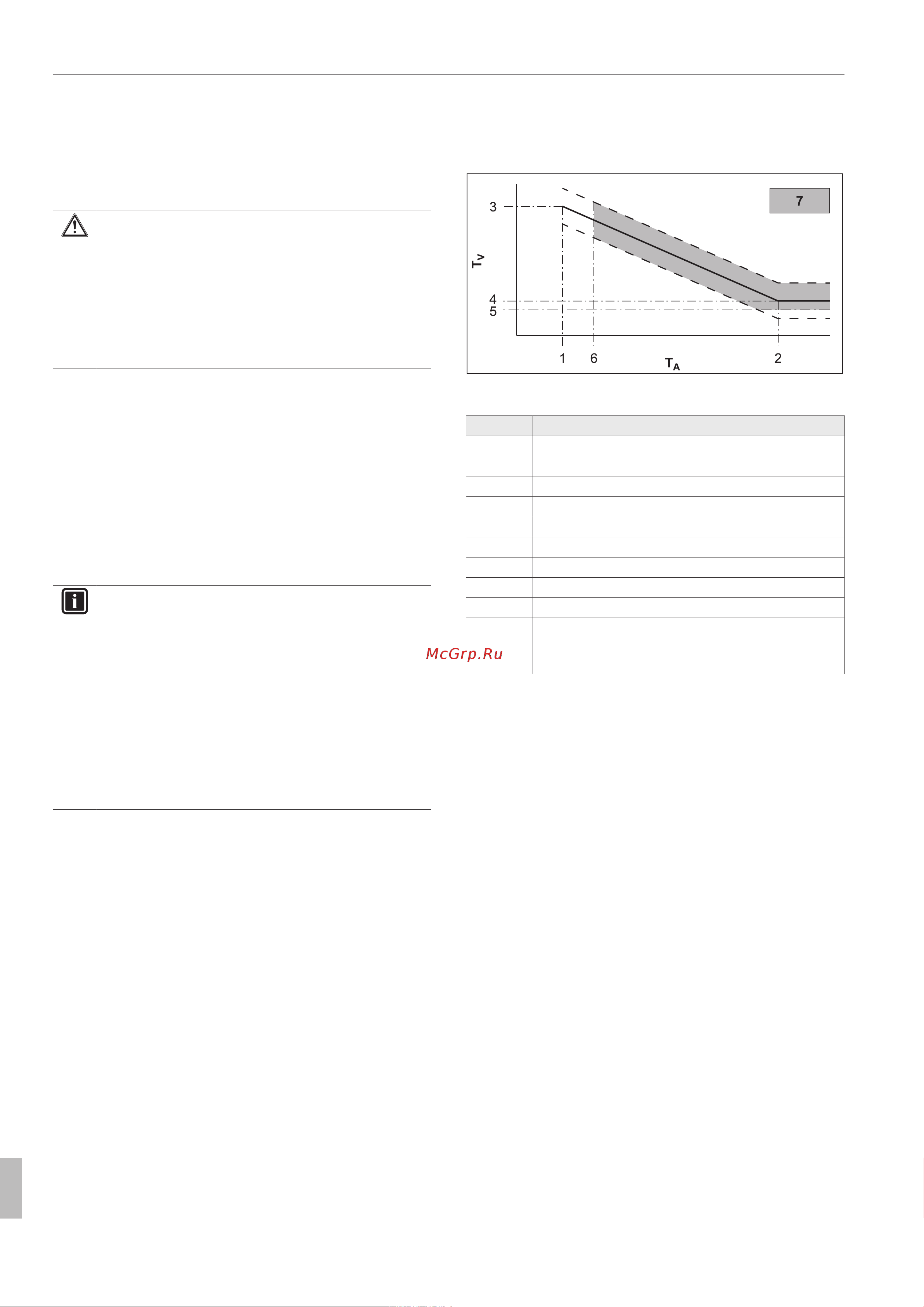

Рису-
нок4-3
Взаимозависимость параметров кривой охлажде-
ния
Поз. Обозначение
1 Параметр [Start T-Out Cooling]
2 Параметр [Max T-Out Cooling]
3 Параметр [T-Flow Cooling start]
4 Параметр [T-Flow Cooling max]
5 Параметр [Feed temperature lower limit]
6 Заданная температура в помещении
7 Возможность режима охлаждения
T
A
Наружная температура
T
V
Температура подачи
------- Кривая охлаждения (Cooling curve)
- - - - Возможное параллельное смещение кривой охла-
ждения
Табли-
ца4-6
Дополнительные пояснения к данному меню и возможные зна-
чения параметров см. в Глава 7.6.4.
4.5.6 Горячая вода (Hot water)
[→Main menu →Configuration →DHW]
В этом меню можно адаптировать процесс подогрева воды под
индивидуальные режимы и потребности пользователей. Это
позволяет уменьшить расход энергии и повысить комфорт про-
живания.
Настройки для опционального
циркуляционного насоса
Параметр [Circulation pump control] позволяет синхронизировать
работу опционального циркуляционного насоса с выбранной
программой таймера для подогрева воды или программой
таймера для самого циркуляционного насоса (см. Глава 4.3). Во
время разрешенных периодов выбранной программы таймера
циркуляционный насос может работать непрерывно или в такто-
вом режиме. Это определяется параметром [Circulation pump
control].
Защита от легионелл
Эта функция предназначена для профилактики размножения
микроорганизмов в баке горячей воды за счет термической дез-
инфекции. Для этого бак горячей воды в соответствии с пара-
метром [Thermal disinfection day] 1 раз в сутки или 1 раз в неде-
лю нагревается до температуры дезинфекции [Thermal
disinfection temp.]. Дезинфекция начинается в заданное время
