7 Технические данные
Руководство по монтажу
11
RBLQ011~016CAW1
Моноблочный малогабаритный наружный агрегат ROTEX HPSU
4P537991-1 – 2018.08
7 Технические данные

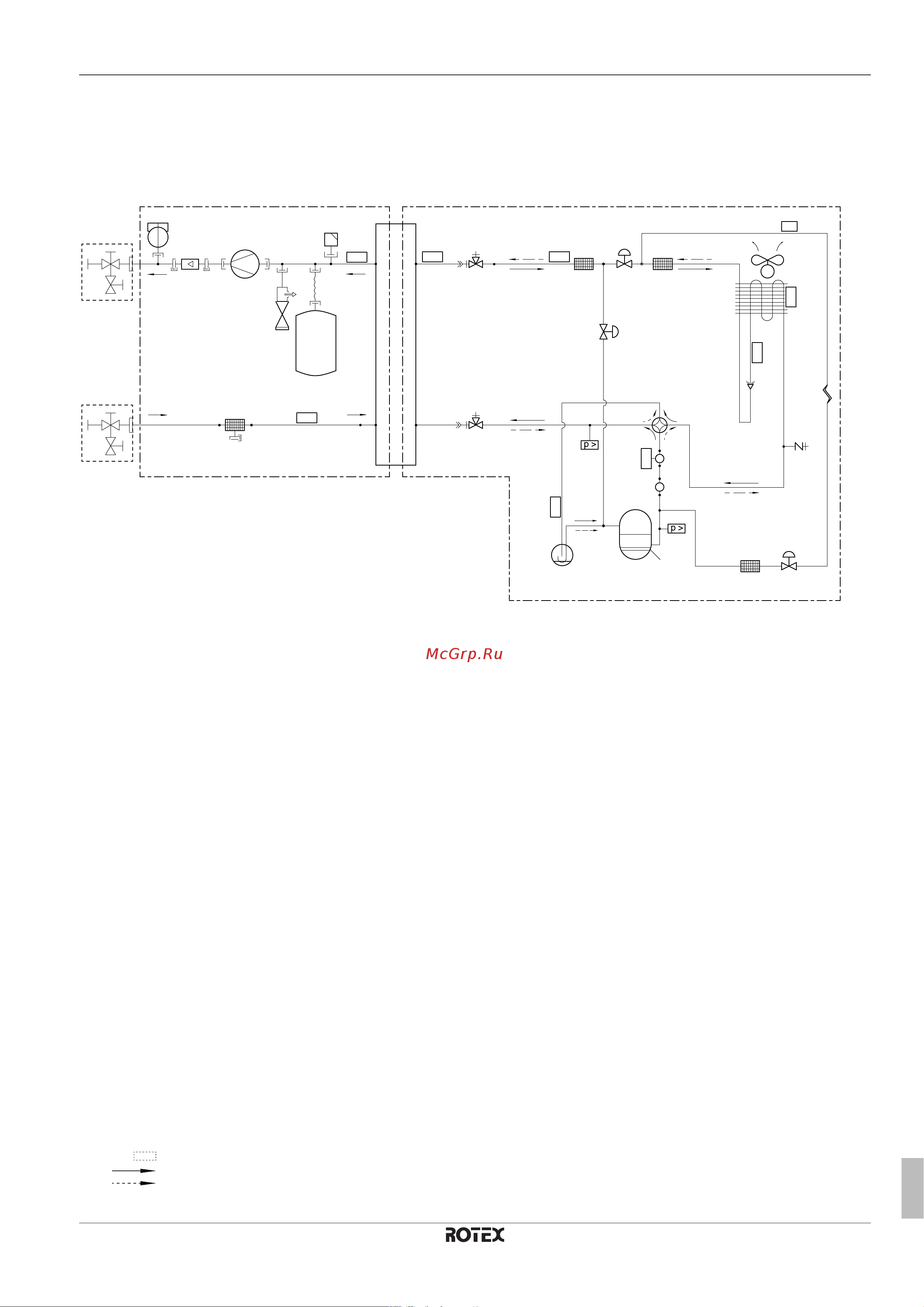

7.1 Схема трубопроводов:
Наружный блок
M
t >
R5T
t >
R3T
t >
R4T
1
1
2
3
4
5
6
7
8
9
12
28
13
29
16
20
18
17
26
27
21
24
25
32
33
22
23
31
36
14
2626
16
15
(V3)
30
19
R6T
R1T
Y1E
Y3E
Y3S
R5T
3434
A B
R1T
10
t >
R3T
11
t >
t >
R4T
t >
t >
t >
3D115219
E1HC
35
C
D
1 Запорный клапан с дренажным/наполнительным
клапаном
2 Переключатель потока
3 Насос
4 Датчик расхода
5 Выпуск воздуха
6 Пластинчатый теплообменник
7 Предохранительный клапан
8 Фильтр для воды
9 Расширительный бак
10 Термистор на выходе воды из теплообменника
11 Термистор на стороне жидкого хладагента
12 Термистор на входе воды
13 Запорный вентиль газовой линии с сервисным портом
14 Электронный терморегулирующий вентиль (основная)
15 4‑ходовой клапан
16 Неприменимо
17 Переключатель высокого давления
18 Компрессор
19 Датчик давления
20 Накопитель
21 Сервисный порт, конус 5/16"
22 Теплообменник
23 Двигатель вентилятора (пропеллерный вентилятор)
24 Капиллярная трубка
25 Распределитель
26 Фильтр хладагента
27 Электромагнитный клапан
28 Запорный вентиль жидкостной линии с сервисным
портом
29 Термистор трубопровода всасывания
30 Термистор трубопровода нагнетания
31 Термистор температуры наружного воздуха
32 Термистор теплообменника (средний)
33 Термистор теплообменника (распределитель)
34 Термистор трубопровода жидкости
35 Нагреватель картера
36 Электронный терморегулирующий вентиль (впрыск)
A Сторона воды
B Сторона хладагента
C Выход
D Вход
Устанавливается на месте эксплуатации
Поток хладагента— охлаждение
Поток хладагента— нагрев
