ПОРЯДОК УСТАНОВКИ

ПРЕДУПРЕЖДЕНИЕ ПО БЕЗОПАСНОСТИ

ВЫТЯЖКА МОЖЕТ ИМЕТЬ ОСТРЫЕ КРАЯ; ПРИ ДЕМОНТАЖЕ, УСТАНОВКЕ, ЧИСТКЕ

ИЛИ ОБСЛУЖИВАНИИ ЛЮБЫХ КОМПОНЕНТОВ ПОЛЬЗУЙТЕСЬ ПЕРЧАТКАМИ.

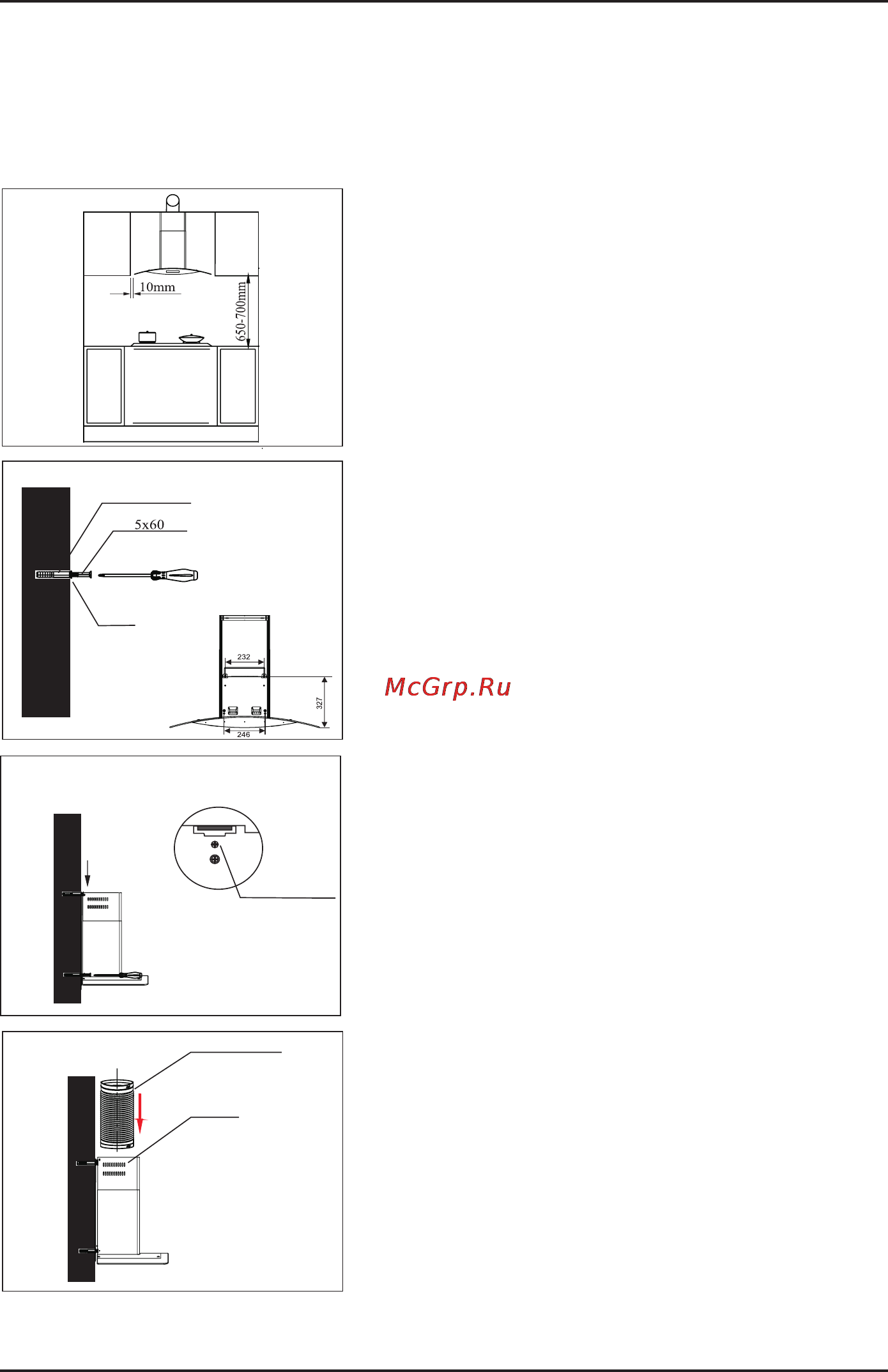

Шаг 1:

Установите кухонную вытяжку на стену и отметьте положение

установки. Рекомендуемая высота от конфорок до нижнего

края вытяжки должна составлять 650-700 мм.

Шаг 2:

Отметьте место расположения 4 отверстий, как показано на

рисунке. Просверните 4 отверстия сверлом 8 мм и глубиной

60-70 мм в отмеченных местах. Вставьте в отверстия 4 прила-

гаемых дюбеля. Затяните 4 самореза 5x60 мм, поставляемых

вместе с вытяжкой, в дюбели, убедитесь, что они надежно за-

креплены и не двигаются.

Шаг 3:

Подвесьте вытяжку на 2 резьбовых самореза. Затяните их от

положения фильтров до расширяющейся трубы. Если вытяж-

ка располагается под небольшим уклоном, воспользуйтесь

крепежными винтами для ее выравнивания.

Шаг 4:

Закрепите вытяжную трубу (диаметр стороны 153) к заслонке.

Дюбель

Саморез

Скоба

Сторона А

Сторона

Регулировочный

винт

Вытяжная

труба

Выходной

патрубок


