3 Управление
Руководство по эксплуатации
7
RoCon+ HP
RoCon+ HP
008.1444207_00 – 07/2018 – RU
3.2.4 Начальный экран

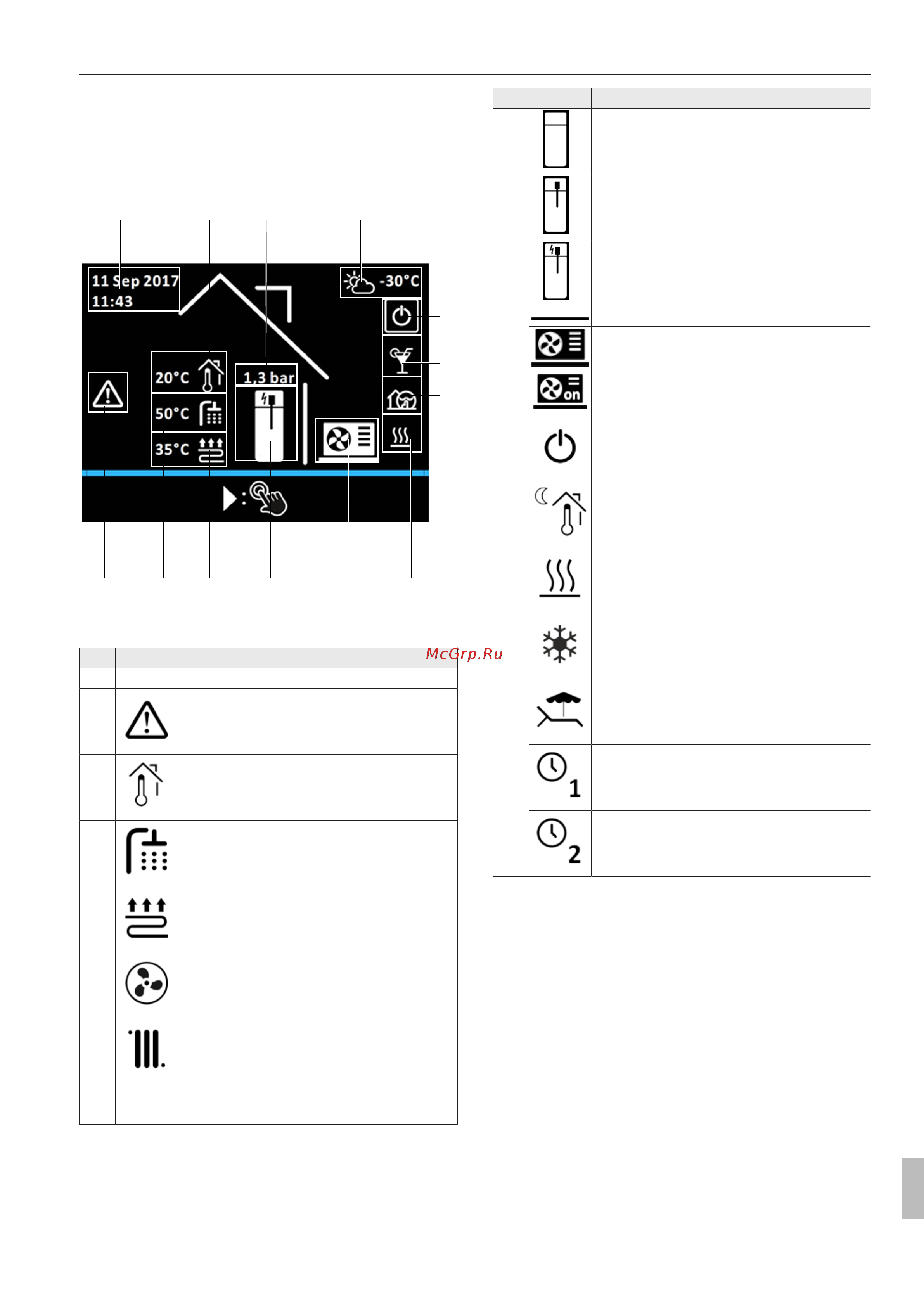

Начальный экран содержит обзор текущего состояния установ-
ки. Любое воздействие на поворотную кнопку при отображении
начального экрана (вращение, краткое или длительное нажатие)
вызывает главное меню.
1
2 8
10
11
12
13
6
954
3 7
Рису-
нок3-2
Позиции индикации на начальном экране
Поз. Символ Пояснение
1 Дата и точное время
2 Сообщение об ошибке
3 Только при подключенном комнатном устрой-
стве: температура в помещении
4 Температура горячей воды
5 Температура подачи в системе теплого пола
Температура подачи в системе конвекторного
отопления
Температура подачи в системе радиаторного
отопления
6 Наружная температура
7 Давление в контуре отопления
Поз. Символ Пояснение
8 Накопительный бак без нагревательного
стержня
Накопительный бак с подключенным нагрева-
тельным стержнем (ВЫКЛ)
Накопительный бак с подключенным нагрева-
тельным стержнем (ВКЛ)
9 Не обнаружен наружный блок
Наружный блок имеется, компрессор выклю-
чен
Наружный блок имеется, компрессор включен
10 Режим работы: Standby
Режим работы: Reducing
Режим работы: Heating
Режим работы: Охлаждение
Режим работы: Summer
Режим работы: Automatic 1
Режим работы: Automatic 2
