5 Руководство по применению
Руководство по применению для установщика
17
ERGA04~08DAV3(A) + EHBH/X04+08DA
Daikin Altherma 3 R W
4P496758-1B – 2019.10

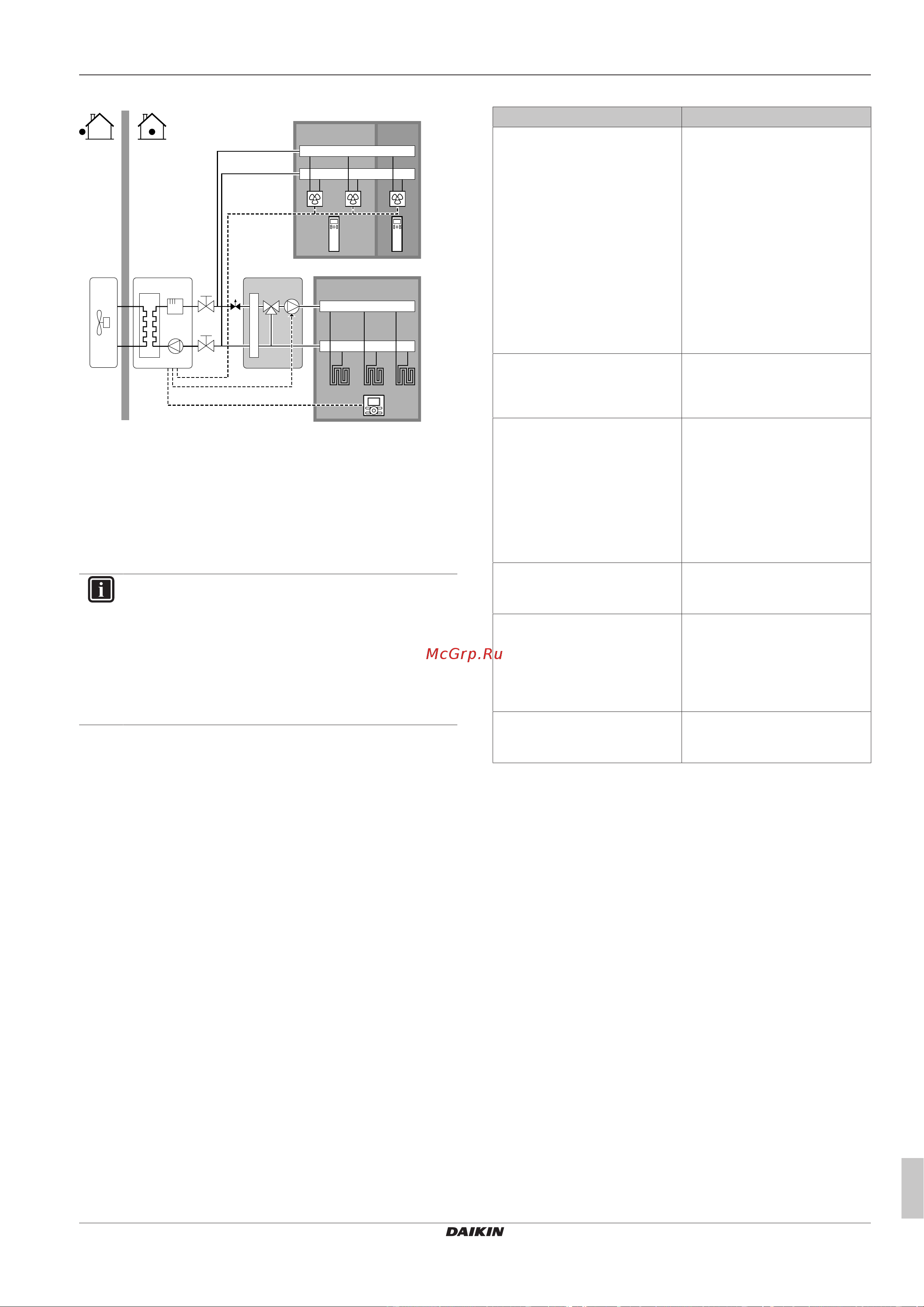

Настройка
B
A
a a
C
E
D
b
c
d
A Дополнительная зона температуры воды на выходе
B Помещение 1
C Помещение 2
D Главная зона температуры воды на выходе
E Помещение 3
a Пульт дистанционного управления конвекторов
тепловогонасоса
b Интерфейс пользователя, используемый в качестве
комнатного термостата
c Станция смесительного клапана
d Вентиль регулировки давления
ИНФОРМАЦИЯ
Вентиль регулировки давления должен быть
установлен перед станцией смесительного клапана.
Это необходимо для того, чтобы обеспечить
правильный баланс расхода воды между основной
температурной зоной выходящей воды и
дополнительной температурной зоной выходящей
воды в зависимости от требуемой емкости воды в
обеих температурных зонах.
▪ Для основной зоны:
▪ Станция смесительного клапана устанавливается перед
контуром теплого пола.
▪ Включение/Выключение насоса станции смесительного
клапана производится по сигналу от внутреннего агрегата
(X2M/29 и X2M/21; выход нормально закрытого запорного
клапана).
▪ Температура в помещении контролируется интерфейсом
пользователя, который используется как комнатный
термостат (дополнительное оборудование EKRUDAS).
▪ Для дополнительной зоны:
▪ Конвекторы теплового насоса непосредственно
подсоединены к внутреннему агрегату.
▪ Нужная температура в помещении устанавливается через
пульт дистанционного управления конвекторов
тепловогонасоса для каждого помещения.
▪ Сигналы запроса на нагрев или охлаждение каждого
конвектора теплового насоса подаются параллельно на
цифровой вход внутреннего агрегата (X2M/35 и X2M/30).
Внутренний агрегат подает нужную дополнительную
температуру воды на выходе только при наличии
фактического запроса.
▪ Выбор режима работы в пространстве производит интерфейс
пользователя у внутреннего агрегата. Помните, что режим
работы каждого пульта дистанционного управления
конвекторов теплового насоса устанавливается в
соответствии с внутренним агрегатом.
Конфигурирование
Настройка Значение
Контроль температуры в
агрегате:
▪ #: [2.9]
▪ Код: [C-07]
2 (Комнатный термостат):
управление блоком
определяется на основе
окружающей температуры
интерфейса пользователя.
Внимание!
▪ Основное помещение =
интерфейс пользователя
используется в качестве
комнатного термостата
▪ Прочие помещения =
внешний комнатный
термостат
Число зон температуры воды:
▪ #: [4.4]
▪ Код: [7-02]
1 (Две зоны): основная +
дополнительная
Для конвекторов
тепловогонасоса:
Внешний комнатный термостат
для дополнительной зоны:
▪ #: [3.A]
▪ Код: [C-06]
1 (1 контакт): если
используемый комнатный
термостат помещения или
конвектор тепловогонасоса
отправляет только условие
ВКЛЮЧЕНИЯ/ВЫКЛЮЧЕНИЯ
термостата. Нет разделения
между запросом на нагрев или
охлаждение.
Выход запорного вентиля Устанавливается, чтобы
следовать запросу термостата
основной зоны.
Запорный клапан Если основная зона в режиме
охлаждения должна быть
отключена во избежание
образования конденсата на
полу, установка производится
соответствующим образом.
На станции смесительного
клапана
Установите нужную основную
температуру воды на выходе
для нагрева и/или охлаждения.
Преимущества
▪ Комфорт.
▪ Функции интеллектуального комнатного термостата
позволяют увеличивать или уменьшать нужную
температуру воды на выходе на основе фактической
температуры в помещении (модуляция).
▪ Комбинация двух систем нагрева обеспечивает очень
комфортный нагрев теплыми полами и очень комфортное
охлаждение конвекторами тепловогонасоса.
▪ Эффективность.
▪ В зависимости от запроса внутренний агрегат подает
обеспечивает различную температуру воды на выходе,
соответствующую расчетной температуре различных
источников тепла.
▪ Наибольшая эффективность теплых полов достигается при
использовании системы теплового насоса.
