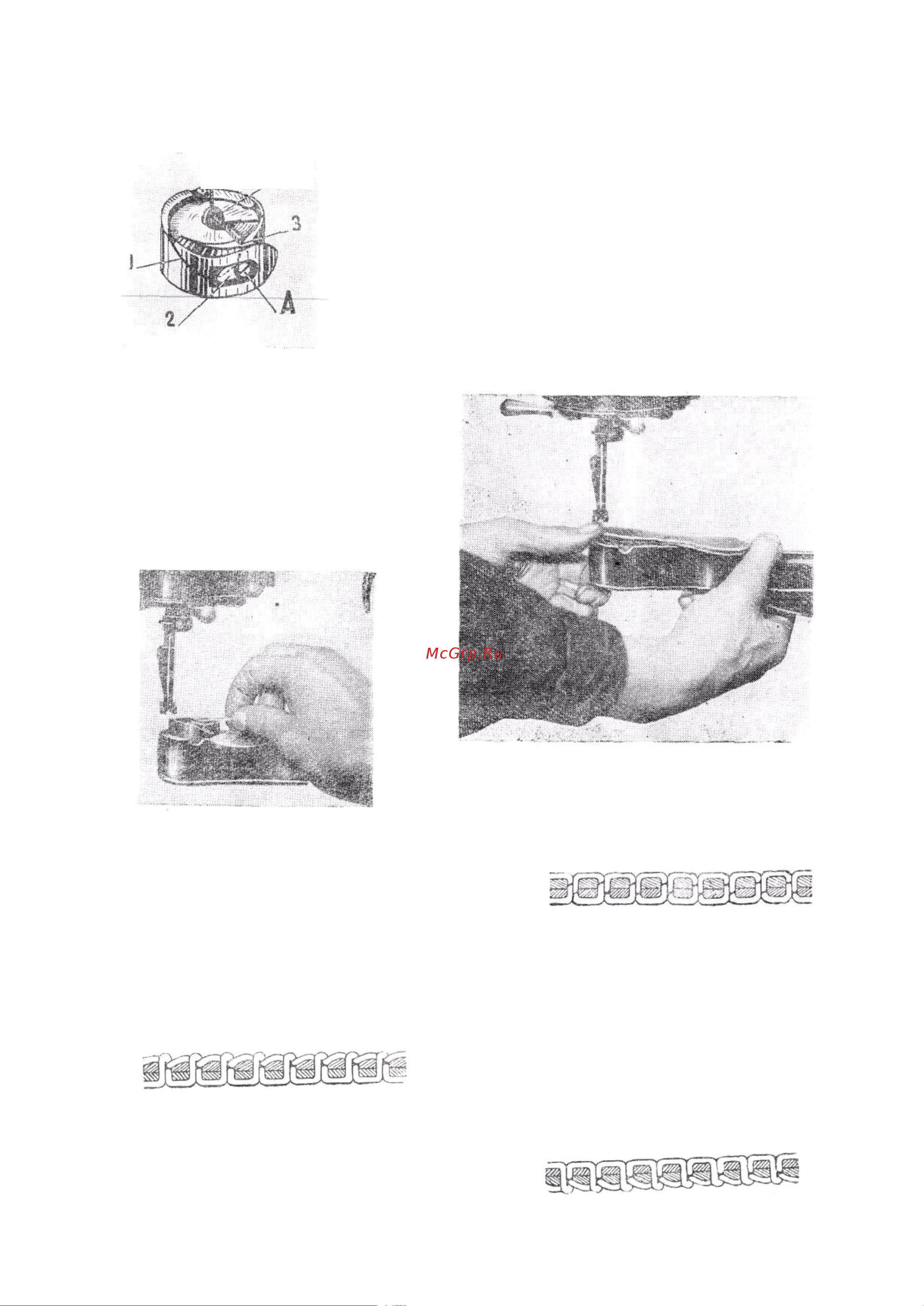

ЗАПРАВКА НИЖНЕЙ НИТКИ И УСТАНОВКА ШПУЛЬНОГО КОЛПАЧКА

Намотанная на моталке шпулька вкладывается в челнок и

свободный конец нитки заправляется в такой последовательности:

1) в косую прорезь «I» на боковой поверхности челнока;

2) под прижимную пружину регулировки натяжении нити «2»;

3) через вертикальное отверстие «З» в стенке челнока и выводится

наружу, оставляя для начала работы конец нитки свободно

висящим.

Для вкладывания челнока в машину нужно сначала повернуть

игольную пластинку, закрывающую гнездо челнока в корпусе. Для

освобождения игольной пластинки, отожмите большим пальцем

правой руки фиксирующую защелку «10», а левой рукой

поворачивают игольную пластинку за противоположный конец.

ВЫНИМАНИЕ ЧЕЛНОКА СО ШПУЛЬКОЙ

Израсходованная шпулька вынимается

из машины вместе с челноком. Для этого

сначала описанным выше способом

откидывается в сторону игольная

пластинка. Челнок вынимается тонкой

отверткой, или любым подходящим

инструментом, как показано на рис.

РЕГУЛИРОВАНИЕ НАТЯЖЕНИЯ НИТОК

РЕГУЛИРОВКА НАТЯЖЕНИЯ НИТЕЙ

Условием нормальной строчки является переплетение

верхней и нижней нитки в середине сшиваемых материалов,

как показано на рисунке.

Нормальная строчка

Если натяжение верхней нитки будет слишком сильно или, наоборот, натяжение нижней нитки

слишком слабо, то верхняя нитка, сильнее натянутая, будет вытягивать нижнюю нитку наверх, т.

е. машина будет петлять сверху.

Если натяжение верхней нитки слишком слабо или,

наоборот, натяжение нижней нитки слишком сильно,

то верхняя нитка, слабее натянутая, будет

втягиваться нижней ниткой, и машина будет петлять

снизу.

Верхняя нитка натянута слабее нижней
