Натяжение верхней нитки регулируется круглой накатной гайкой пружинного регулятора

натяжения 3 на передней стороне рукава.

Чтобы натяжение верхней нитки увеличить, гайку поворачивают по часовой стрелке, для

уменьшения натяжения - против часовой стрелки.

Натяжение нижней нитки регулируется винтом «А» шпульного колпачка у пружины

натяжения.

При повороте винта по часовой стрелке, натяжение нижней нитки будет увеличиваться и

наоборот.

В большинстве случаев хорошую строчку можно получить регулировкой только одной

верхней нитки, натяжение же нижней нитки, один раз правильно установленное, редко

приходится изменять.

РЕГУЛИРОВАНИЕ ДЛИНЫ СТЕЖКА

Подача сшиваемых материалов производится транспортирующей лапкой, снабженной

зубцами, которая может перемещаться в любом направлении, так как она смонтирована в

поворотной головке. Поворот головки осуществляется на любой угол с помощью специальных

рукояток «11».

Отпустив стопорный винт «12» и перемещая хомутик «13» вверх или вниз по лапке, можно

отрегулировать желаемую длину стежка. Смещение хомутика вверх приводит к увеличению

длины стежка, вниз – к уменьшению.

РЕГУЛИРОВАНИЕ НАЖИМА ЛАПКИ

Прижим лапки осуществляется спиральной пружиной, расположенной на задней стороне фронтовой

части машины, и может регулироваться высокой круглой гайкой «14» пружино-держателя — на рычаге

подъема. При вращении гайки по часовой стрелке пружина получает дополнительное растяжение, и

прижим лапки увеличивается. Для уменьшения растяжения пружины и ослабления нажима указанную

гайку нужно вращать в обратном направлении, т. е. против часовой стрелки.

ПРИГОТОВЛЕНИЕ К ШИТЬЮ

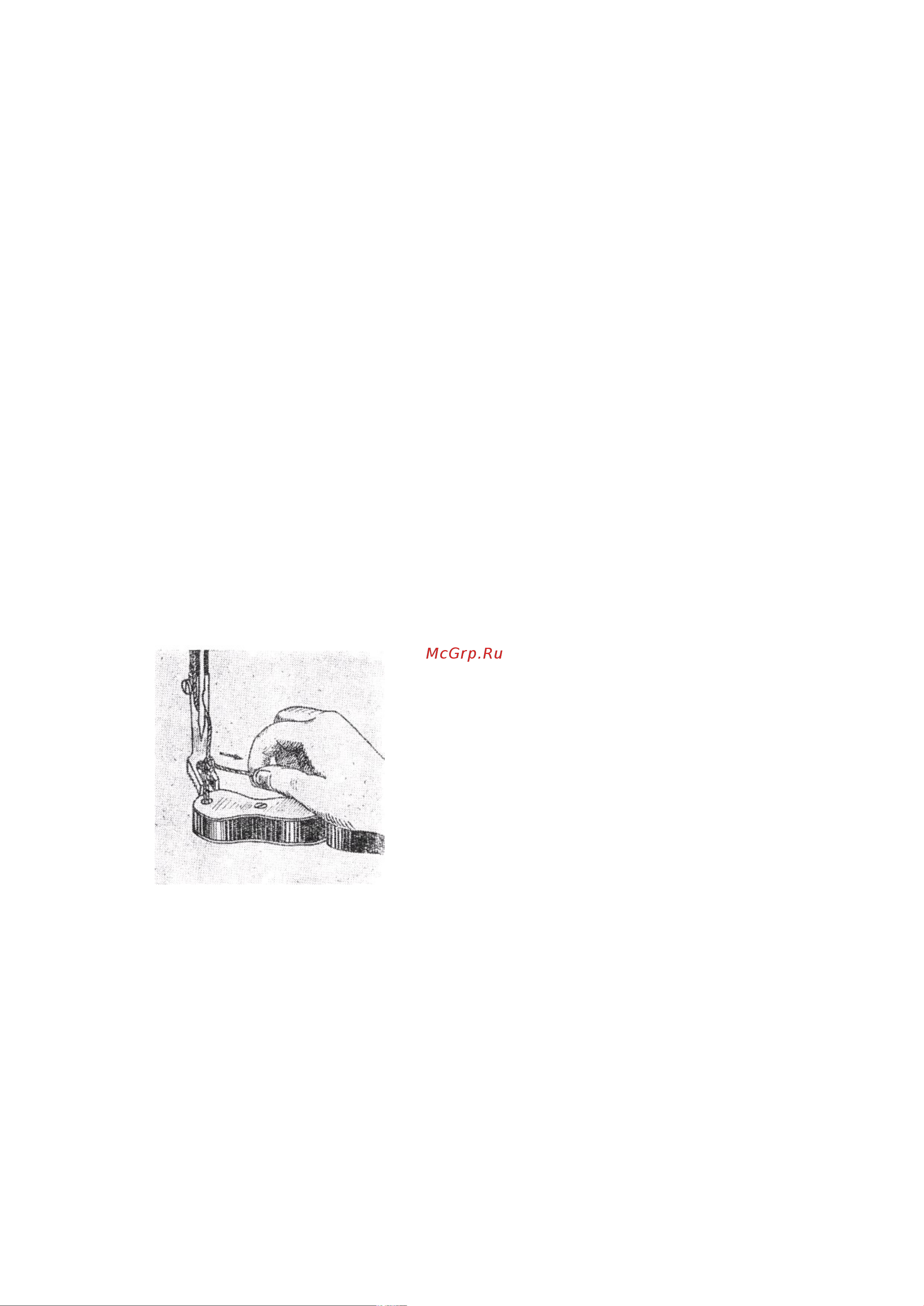

Прежде чем приступить к шитью, нижнюю нитку нужно

вытянуть наверх через отверстие в игольной пластинке.

Берут для этого игольную нитку левой рукой за свободный

конец, не натягивая ее, а правой рукой поворачивают на

себя маховик машины, чтобы игла сделала полный ход

вниз и вверх, т. е. сначала опустилась в отверстие

игольной пластинки, а затем поднялась в самое высокое

свое положение.

Если после этого потянуть за конец игольной нитки, то

нижняя нитка вытянется наверх. Оттягивают концы обеих

ниток и кладут под прижимную лапку.

НЕИСПРАВНОСТИ В ШВЕЙНОЙ МАШИНЕ И ИХ УСТРАНЕНИЕ

Обрыв ниток может вызываться следующими причинами:

1) некачественные, недостаточно прочные, неровные или с узелками нитки;

2) недоброкачественная игла с плохо отполированным ушком, с заусеницами в желобках;

3) слишком велико натяжение верхней или нижней нитки;

4) неправильная заправка верхней нитки;

5) выработанное, с неровными кромками отверстие игольной пластины.

Для работы нужно применять только качественные иглы и нитки.

Все поверхности, с которыми соприкасаются нитки, должны быть тщательно заполированы,

Поломка иглы может происходить:

а) от неправильного выбора иглы;

б) от неумелого шитья.
