3. Ширитель и игла

Сначала отрегулируйте межосевое расстояние (X, Рис.7) шатуна ширителя 105 мм

(4 l/8”). Для регулировки, ослабьте две гайки (A, Рис.7).

Поворотом соединительного стержня (B, Fig7) установите необходимый размер. Затем затяните

гайки. Поворачивая шкив машины по часовой стрелке, добейтесь чтобы выборка вилочки

ширителя совпала с осью иглы. При этом, нижняя грань ширителя должна быть перпендикулярна

оси иглы. Вращайте шкив далее, пока ширитель не займет крайнее левое положение. При этом,

расстояние от впадины ширителя до оси иглы должно быть равно 7мм (9/32 “) (Рис.9).

Для регулировки, ослабьте два винта с внутренним шестигранником (F, рис.4) рычага

ширителя, установите рычаг (G, рис.4) в нужное положение, а затем снова затяните винты.

4. Нижний петлитель и ширитель

Когда нижний петлитель перемещается в крайнее левое положение,

ширитель движется вверх. В момент, когда ширитель и петлитель

пересекутся, ушко петлителя и впадина ширителя должны совпасть.

f. Установка зазоров между иглой, петлителем и

ширителем

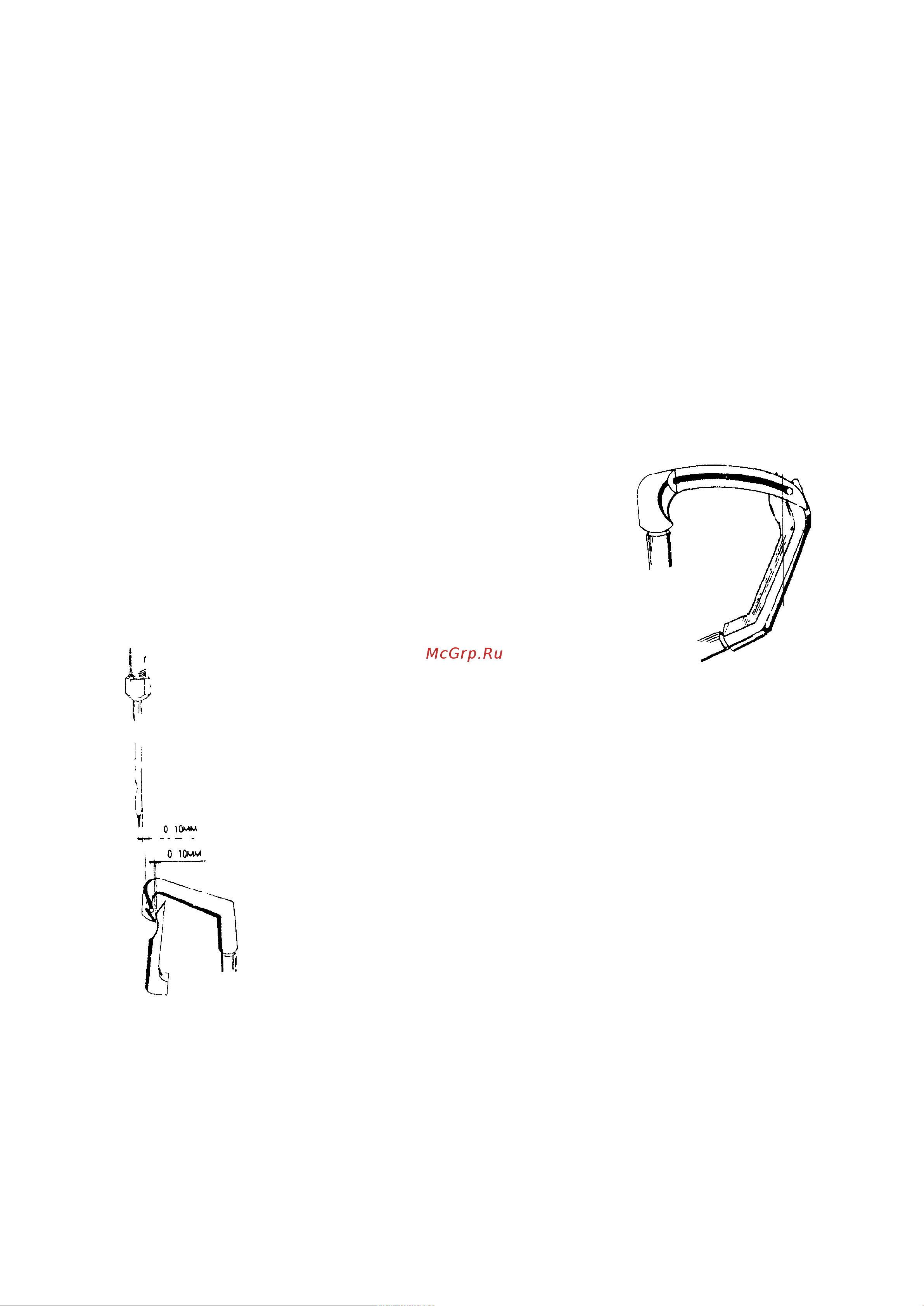

Зазоры между иглой, петлителем и

ширителем составляют 0.1mm (0.004in) (см. рис.11). Первым

выставляется зазор между иглой и петлителем, а затем зазор

между петлителем и ширителем. Для установки зазора между

иглой и петлителем, отпустите два винта (K, Рис.4), отрегулируйте

зазор и снова затяните винты.

g. Установка отводчика нити (только для модели GN20)

Качество строчки в большой степени зависит от взаимодействия

нижнего петлителя и отводчика игольной нити. Когда петлитель

займет свое крайнее левое положение и только начнет движение

вправо, наступает момент съема нитки нитеотводчиком. Чтобы установить нитеотводчик в

верхнее положение необходимо отпустить два крепежных винта (В Рис 12) на рамке

нитеотводчика. По окончании регулировки, винты надежно затяните. Зазор между тыльной

стороной иглы и нитеотводчиком должен составлять 0,2 мм. Для установки этого зазора

отпустите винт D и переместите нитеотводчик в необходимом направлении. Затяните винт.
