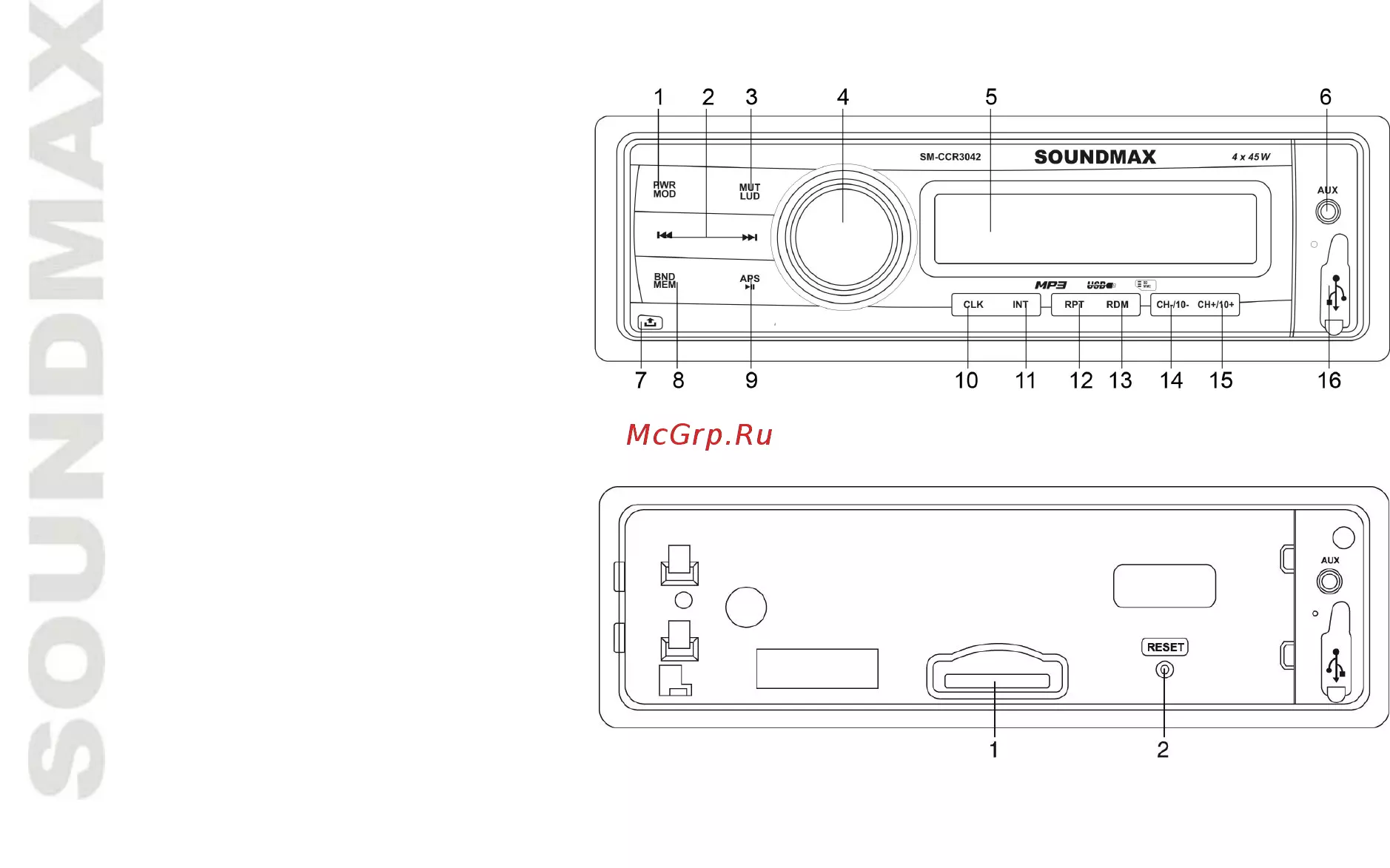

Soundmax SM-CCR3042 — подключение разъема ISO в автомобиле: пошаговая инструкция [11/23]

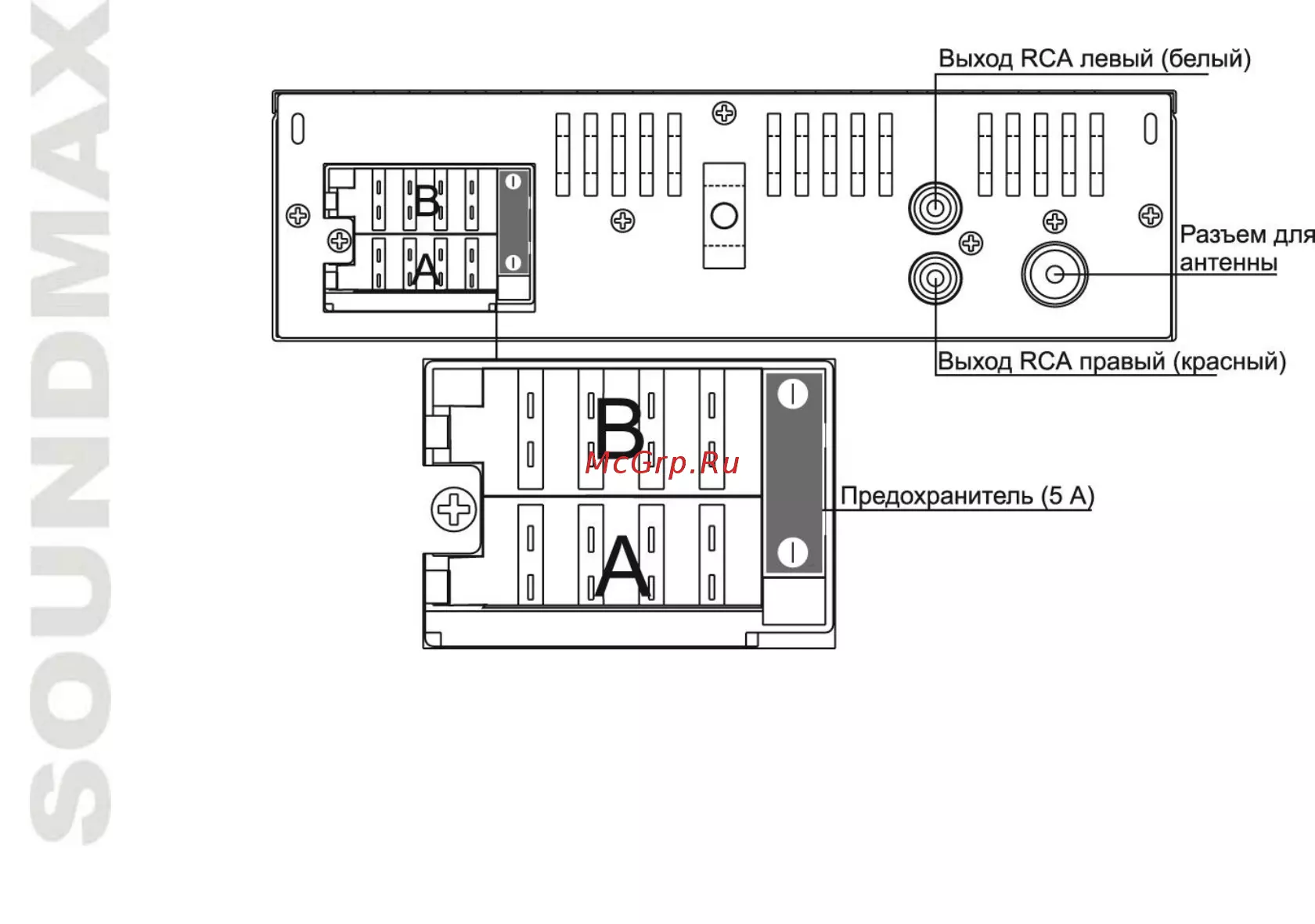

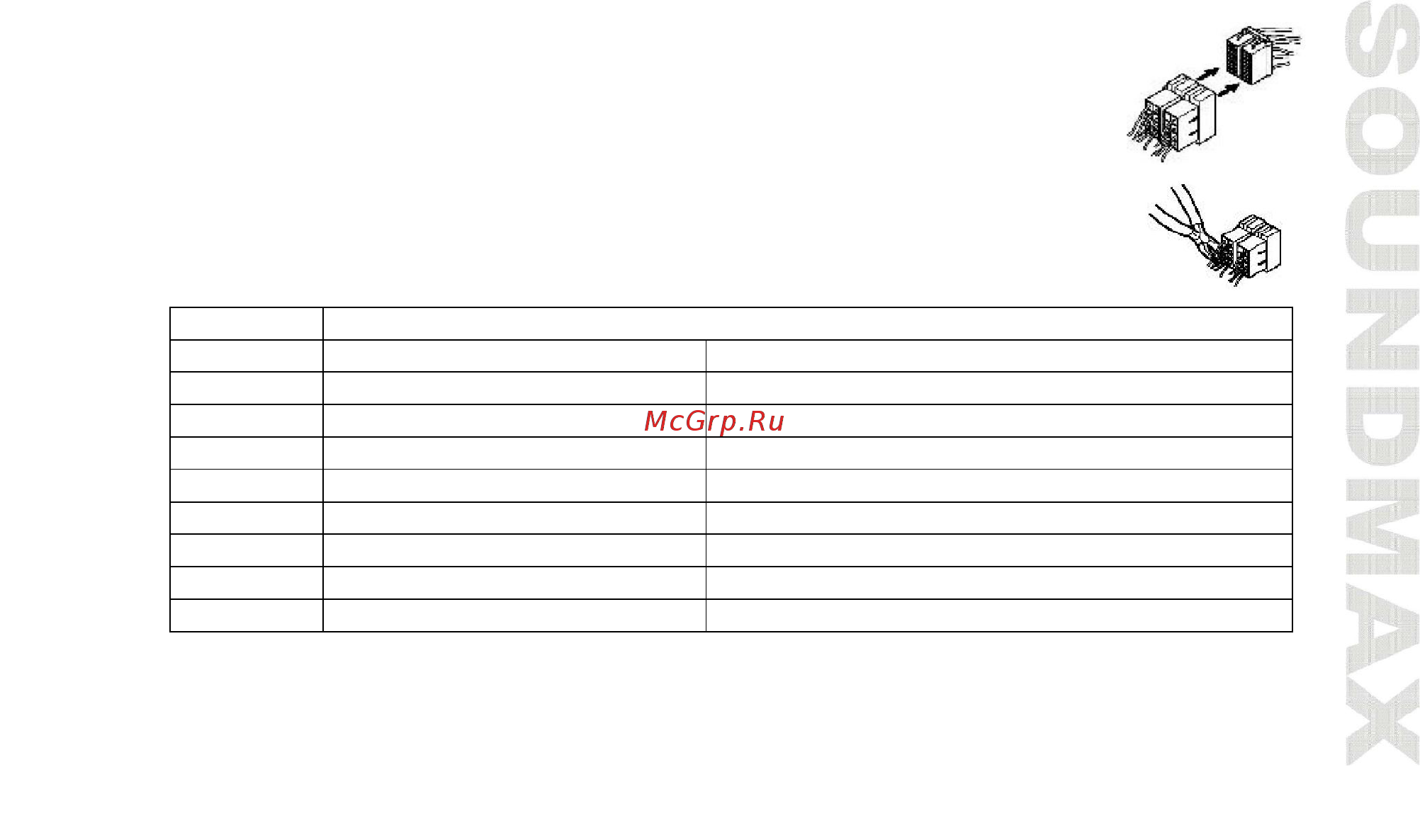

Использование разъема ISO 1 Если в Вашем автомобиле есть разъем ISO произведите подключение как показано на рисунке 2 Для подключений без разъемов ISO внимательно проверьте все провода перед подключением неправильное подключение может привести к повреждениям изделия Обрежьте разъем подключите цветные головки разъема к шнуру питания батареи в соответствии с приведенной таблицей Функция Номер 1 2 3 4 5 6 7 8 Разъем А Питание 12В желтый Питание антенны синий Зажигание красный Заземлен ие черный Разъем В Задний правый Синий Задний правый Синий Белый Передний правый Серый Передний правый Серый Белый Передний левый Зеленый Передний левый Зеленый Белый Задний левый Коричневый Задний левый Коричневый Белый Провод питания антенны предназначен для подачи питания на антенну и для удаленного управления дополнительным усилителем 31
