Органы управления и индикаторы (продолжение)

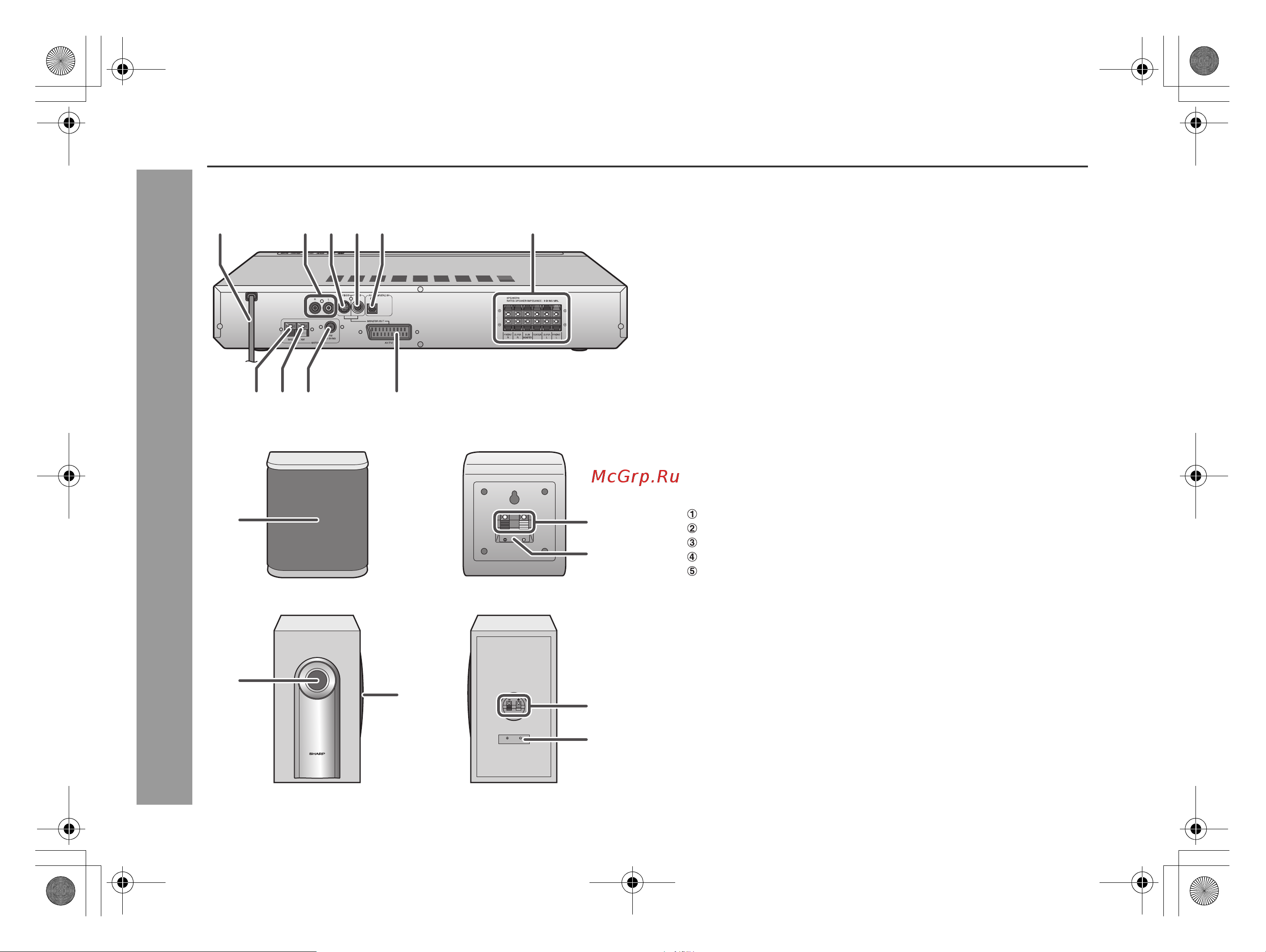

 Задняя панель

Страница для справок

1. Сетевой шнур питания ...................................................................... 18

2. Гнезда входа дополнительного (аудио) сигнала......................... 59

3. Гнездо выхода S-video ..................................................................... 17

4. Гнездо видеовыхода ........................................................................ 18

5. Гнездо оптического цифрового аудиовхода ............................... 60

6. Гнезда для подключения громкоговорителей ...................... 14, 16

7. Гнездо для подключения антенны .......................................... 14, 15

8. Гнездо для подключения AM-антенны ................................... 14, 15

9. Гнездо для подключения FM-антенны 75 Ом ........................ 14, 15

10. Гнездо выхода SCART ..................................................................... 17

 Фронтальные громкоговорители/

громкоговорители окружающего звучания/

центральный громкоговоритель

Страница для справок

1. Громкоговоритель

2. Гнезда для подключения громкоговорителей ...................... 14, 16

3. Цветная этикетка

Белый ... Левый фронтальный громкоговоритель

Красный ... Правый фронтальный громкоговоритель

Синий ... Левый громкоговоритель окружающего звучания

Серый ... Правый громкоговоритель окружающего звучания

Зеленый ... Центральный громкоговоритель

 Сабвуфер

Страница для справок

1. Канал фазоинвертора

2. Низкочастотный динамик

3. Гнезда для подключения громкоговорителей ...................... 14, 16

4. Цветная этикетка: Пурпурный

1 2

789 10

3 5 64
