Инструкция по эксплуатации Страница: 4

Korting KSF740J-N [4/8] Установка задней решётки



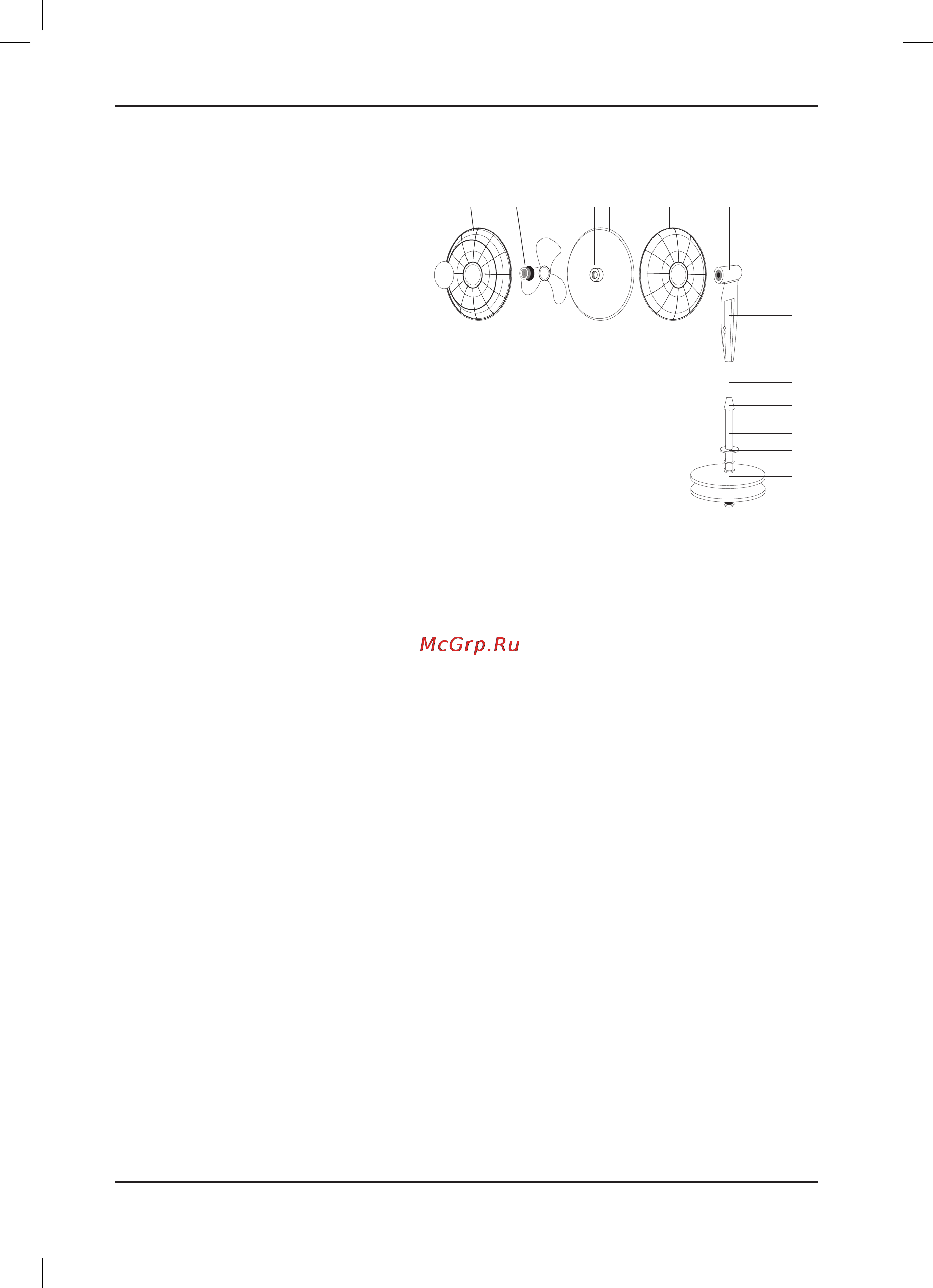

3. сХема сбОрки

   



 

 

 

 

 

 

 

 

 

 

 

 

 

 

 

 

УстанОвка кОрПУса наПОльнОгО вентилятОра

наПОдставкУ

 

 -



 

 

УстанОвка задней решётки

 

      



 

УстанОвка лОПастей вентилятОра

 

 -







УстанОвка Передней решётки

 



          



       



1 3 4 5 6 7 8

Содержание

Похожие устройства

3 СХЕМАСБОРКИ 1 Декоративная вставка передней решётки 2 Передняя решётка 3 Колпачок 4 Лопасти 5 Гайка крепления решётки 6 Фиксирующее кольцо 7 Задняя решётка 8 Электродвигатель 9 Светодиодный дисплей 10 Зажимной винт 11 Никелированная трубка 12 Муфта трубки 13 Железная трубка 14 Декоративная крышка 15 Крышка подставки 16 Основание подставки 17 Контргайка УСТАНОВКА КОРПУСА НАПОЛЬНОГО ВЕНТИЛЯТОРА НА ПОДСТАВКУ 1 Открутите с трубки контргайку и муфту 2 Сдвиньте декоративную крышку к нижнему концу железной трубки затем выдвиньте никелиро ванную трубку и затяните муфту трубки 3 Закрепите железную трубку на подставке и затяните контргайку 4 Наденьте корпус вентилятора на никелированную трубку и затяните зажимной винт УСТАНОВКА ЗАДНЕЙ РЕШЁТКИ 1 Открутите гайку крепления задней решётки вращая её против часовой стрелки 2 Установите заднюю решётку на электродвигатель надев 3 отверстия в задней решётке на 3 штырька с передней стороны электродвигателя ручка будет направлена вверх 3 Надёжно затяните гайку крепления задней решётки поворачивая её по часовой стрелке УСТАНОВКАЛОПАСТЕЙ ВЕНТИЛЯТОРА 1 Наденьте лопасти навал электродвигателя убедившись что штырь вошёл в отверстие 2 Закрепите лопасти с помощью колпачка поворачивая его против часовой стрелки в направле нии TIGHT ЗАТЯНУТЬ указанном стрелкой ПРИМЕЧАНИЕ ОЧЕНЬ ВАЖНО УСТАНОВИТЬ ЛОПАСТИ ПРАВИЛЬНО В ПРОТИВНОМ СЛУЧАЕОНИ МОГУТ ОТКРУТИТЬСЯ ЧТО ПРИВЕДЁТК ПОВРЕЖДЕНИЮ ПРИБОРА УСТАНОВКА ПЕРЕДНЕЙ РЕШЁТКИ 1 Установите переднюю решётку на заднюю решётку разместив эмблему в ровном вертикальном положении Убедитесь что решётки соединены в верхней части 2 Вставьте переднюю решётку во внутреннюю выемку фиксирующего кольца и затяните отвёрткой ПРИМЕЧАНИЕ НЕ ИСПОЛЬЗУЙТЕ ВЕНТИЛЯТОР ЕСЛИ ЗАЩИТНЫЕ РЕШЁТКИ НЕ УСТАНОВЛЕНЫ И НЕ ЗАКРЕПЛЕНЫ НАДЛЕЖАЩИМ ОБРАЗОМ 4
