13
Регулировка угла
При регулировке угла наклона камеры надо
обязательно ослабить винты крепления
монтажного кронштейна для монтажа камеры.
Если угол наклона камеры изменяется во время
затяжки винтов, то чрезмерное усилие
прилагается к монтажному кронштейну и
камере, что может вызвать их повреждение.
После окончания регулировки угла наклона
камеры надо обязательно плотно затянуть
винты.
Радиовозмущение
Если данный прибор эксплуатируется вблизи
ТВ/радиоантенны, сильного электрического или
магнитного поля (вблизи электродвигателя,
трансфоматора или линий электропередачи), то
может возникнуть искажение изображений и
звуковые помехи.
Устройство PoE (Power over Ethernet)
Следует использовать концентратор/устройство
PoE, совместимые со стандартом IEEE802.3af.
Маршрутизатор
При доступе камеры в Интернет следует
использовать широкополосный маршрутизатор
с функцией переадресации портов (NAT, IP
маскарад).
Подробнее о функции переадресации портов
см. инструкцию по эксплуатации (PDF).
Рассеяние тепла
Настоящая камера так сконструирована, что
внутренняя теплота рассеивается за счет
воздуха, поступающего через воздухозаборник,
имеющийся на задней стенке, с отводом наружу
через выпускное вентиляционное отверстие,
имеющееся на верхней стенке. Поэтому не
следует закрывать эти отверстия.
Следует оставлять свободное место на
расстоянии около 5 см от воздухозаборника и
выпускного вентиляционного отверстия до
стены.
POWER
10BASE T/100BASE-TX
AUDIO OUT MIC/LINE IN
INITIAL
SET
EXT I/O
SD CARD/ABF
MONITOR OUT
ACT LINK
12V = IN
GND 4 3 2 1
ALARM IN 1/DAY/NIGHT IN
ALARM IN 3/
AUX OUT/EXPOSURE OUT
ALARM IN 2/ALARM OUT

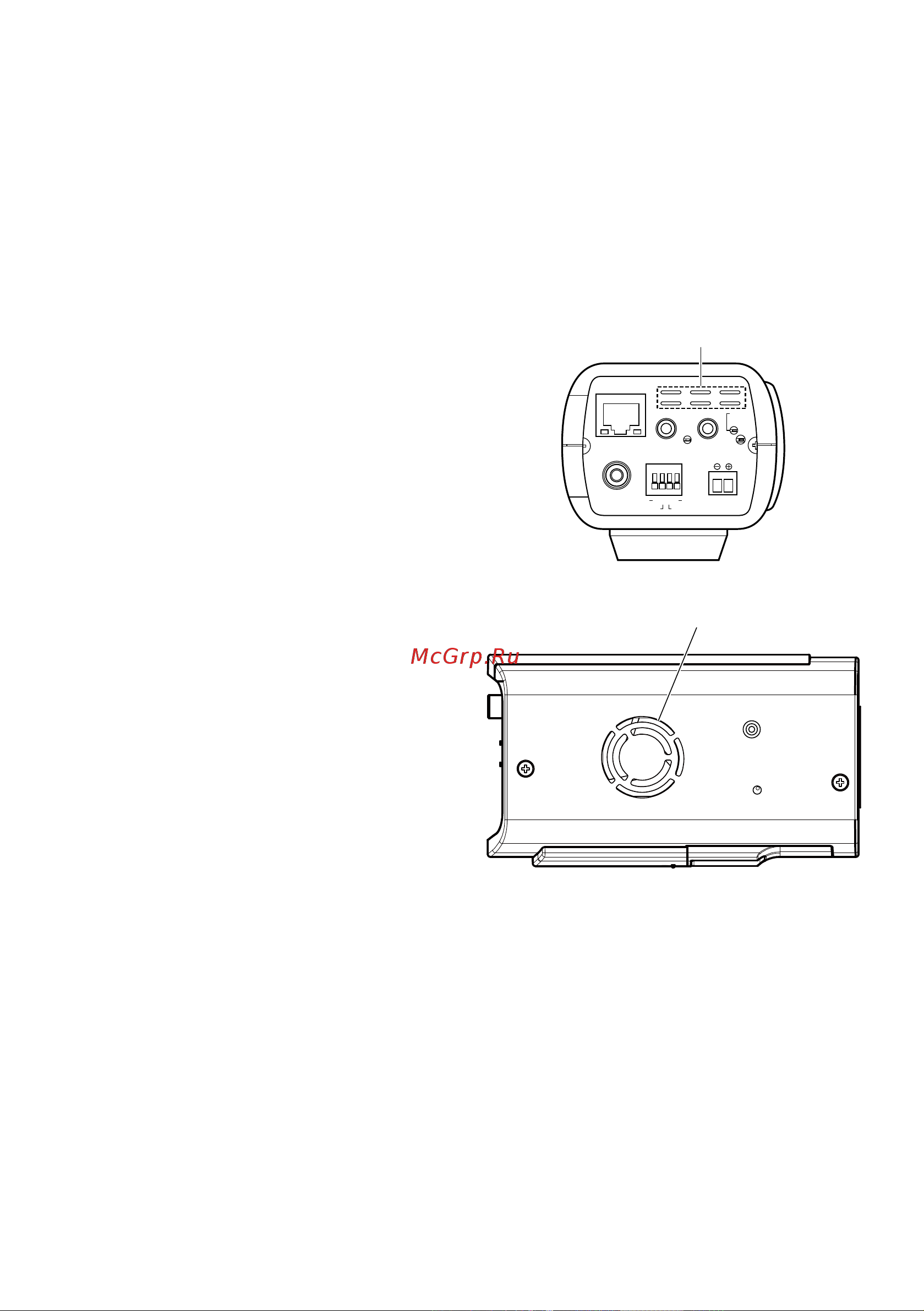

Воздухозаборник
Выпускное вентлияционное отверстие
