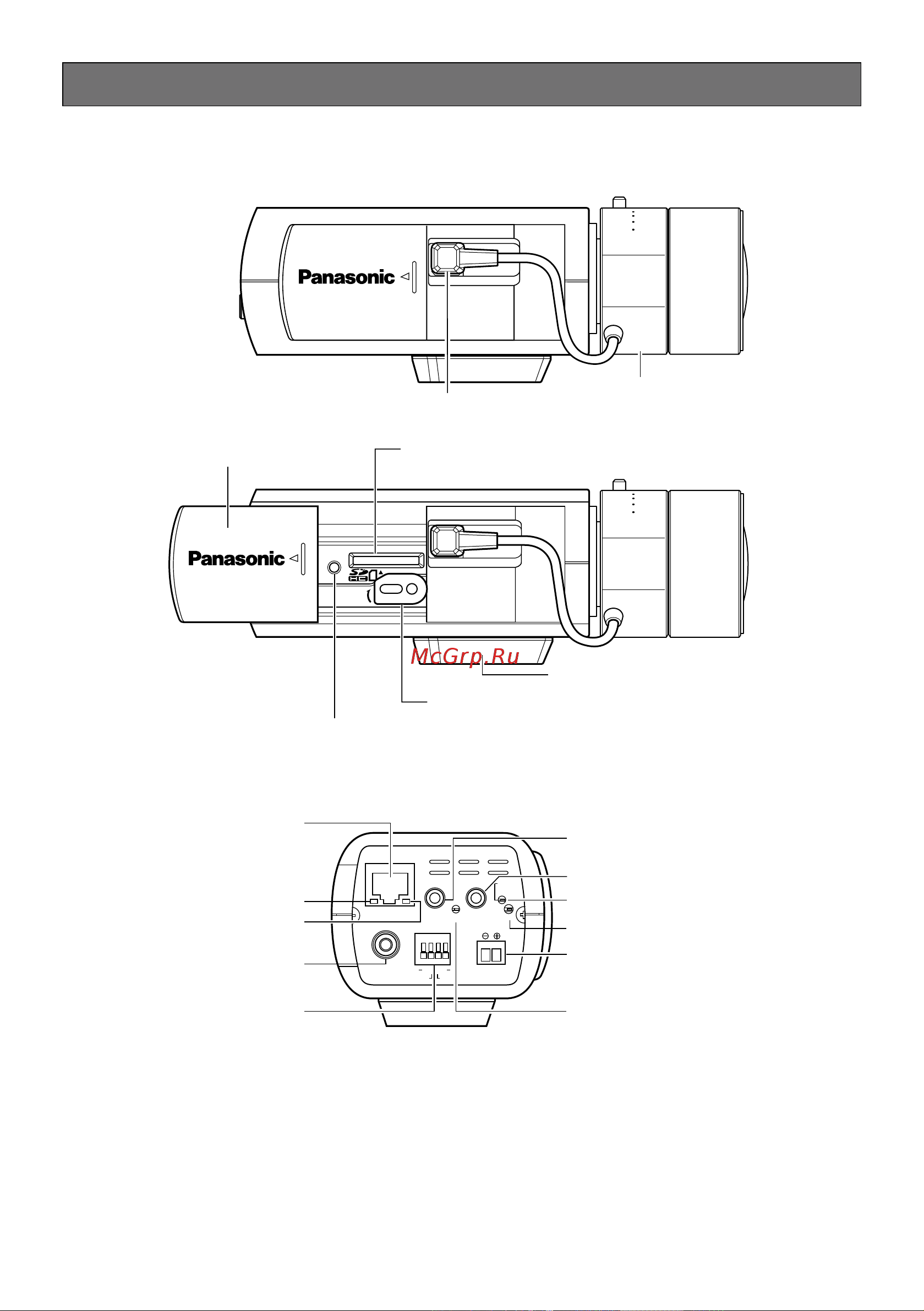

Основные органы управления и контроля и их функции
<Вид сбоку>
<Вид сзади>
О кнопке [INITIAL SET]
При подключении камеры к сети питания после ее отключения от сети питания нажимают и
удерживают данную кнопку в нажатом положении примерно на 5 секунд, не отпуская ее. После
отпускания кнопки выжидают около 2 минуты. Перезапускается камера и уставки, включая сетевые,
инициализируются. Перед инициализацией уставок рекомендуется заблаговременно записать
уставки.
W
ABF
SDCARD LOCK
W
Объектив (опцион)
Разъем для ALC объектива
Треножный монтажный цоколь
Кнопка автоматической регулировки заднего фокуса
Задвижная крышка
Скоба для крепления карты памяти SDHC/SD
Слот для карты памяти SDHC/SD
POWER
10BASE T/100BASE-TX
AUDIO OUT MIC/LINE IN
EXT I/O
SD CARD/ABF
MONITOR OUT
ACT LINK
12V = IN
GND 4 3 2 1
INITIAL
SET
ALARM IN 1/DAY/NIGHT IN
ALARM IN 3/
AUX OUT/EXPOSURE OUT
ALARM IN 2/ALARM OUT
Монитор для регулировки
Коннектор выхода
Светодиод питания
Сетевой коннектор
Коннектор аудиовыходов
Гнезда EXT I/O
Кнопка INITIAL SET
Светодиод ошибки карты памяти SDHC/SD/
Светодиод ABF (загорается мигающим
светом при выполнении ABF)
Гнезда для подключения шнура
питания пост. т. 12 В
Коннектор микрофонного/линейного
входов
Светодиод доступа
(загорается мигающим светом при
доступе)
Светодиод соединения
(загорается ровным светом при
установлении связи)
