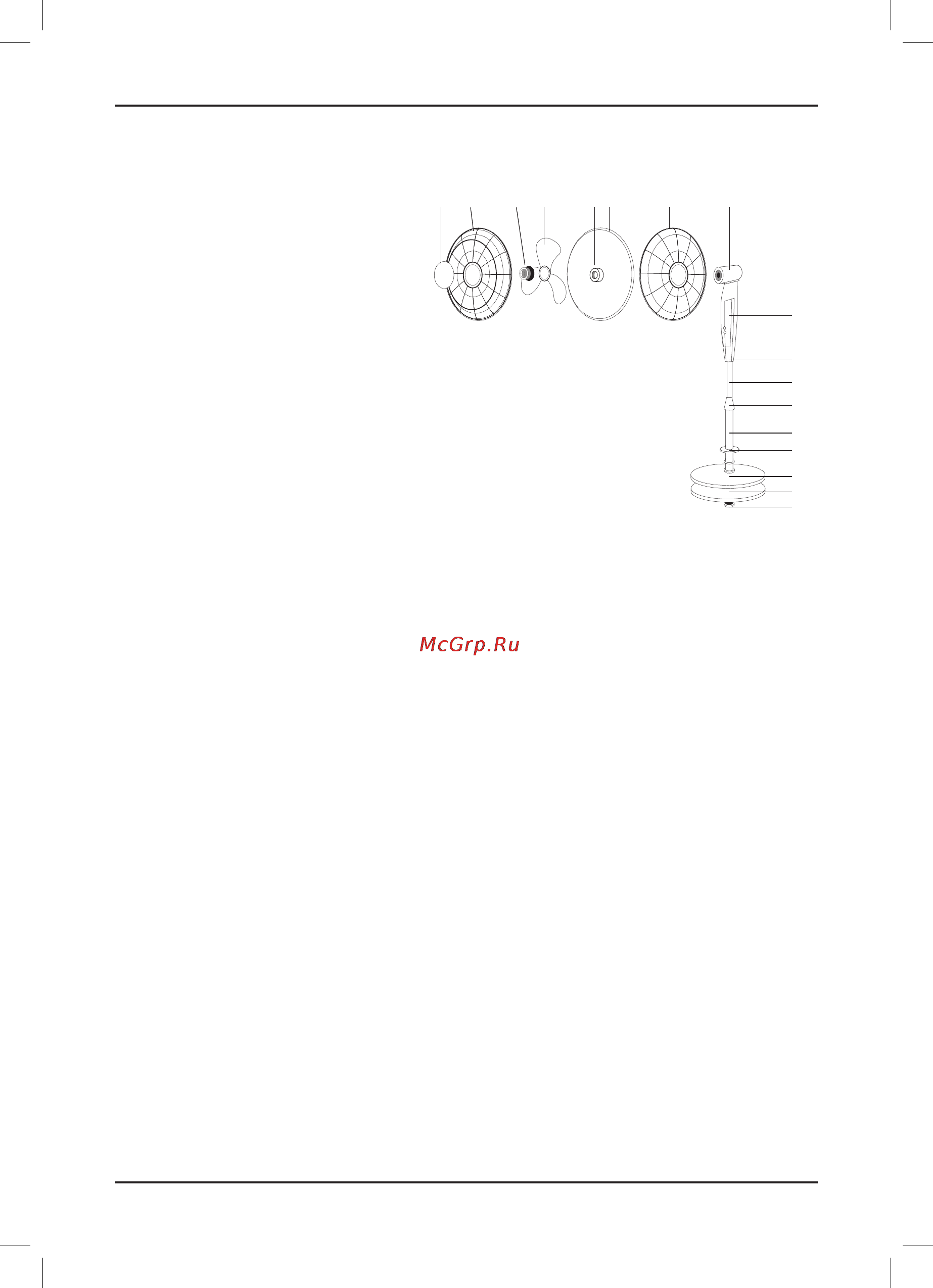

3. УстрОйствО вентилятОра

   



 

 

 

 

 

 

 

 

 

 

 

 

 

 

 

 

4. ПОрядОк сбОрки

 



 





  



 

 -



 





 



1 3 4 5 6 7 8

Содержание

Похожие устройства

3 УСТРОЙСТВО ВЕНТИЛЯТОРА 1 Декоративная вставка передней решётки 2 Передняя решётка 3 Колпачок 4 Лопасти 5 Гайка крепления решётки 6 Фиксирующее кольцо 7 Задняя решётка 8 Электродвигатель 9 Таймер 10 Зажимной винт 11 Никелированная трубка 12 Муфта трубки 13 Железная трубка 14 Декоративная крышка 15 Крышка подставки 16 Основание подставки 17 Контргайка 4 ПОРЯДОК СБОРКИ 1 Установите нижнюю трубку с соединительной муфтой на основании и закрепите её с помощью четырёх комплектных винтов 2 Открутите и снимите соединительную муфту с нижней трубки Наденьте пластиковую крышку подставки на нижнюю трубку и сдвиньте её вниз Выдвиньте верхнюю внутреннюю трубку и наденьте на неё соединительную муфту Сдвиньте муфту к нижней трубке и затяните 3 Установите блок управления на верхнюю трубку Убедитесь что блок управления полностью надет на верхнюю трубку и закреплён комплектным винтом 4 Прикрутите декоративную вставку к передней решётке 5 Снимите колпачок и гайку крепления решётки с вала электродвигателя Наденьте заднюю ре шётку на вал электродвигателя и затяните гайку крепления задней решётки 6 Установите лопасти на вал электродвигателя убедившись что стопорный штифт зафиксирован в пазу на лопастях Поверните колпачок против часовой стрелки чтобы зафиксировать лопасти на месте 7 Установите переднюю решётку на заднюю решётку разместив эмблему в ровном вертикальном положении и закрепите решётки с помощью фиксирующего кольца 4
