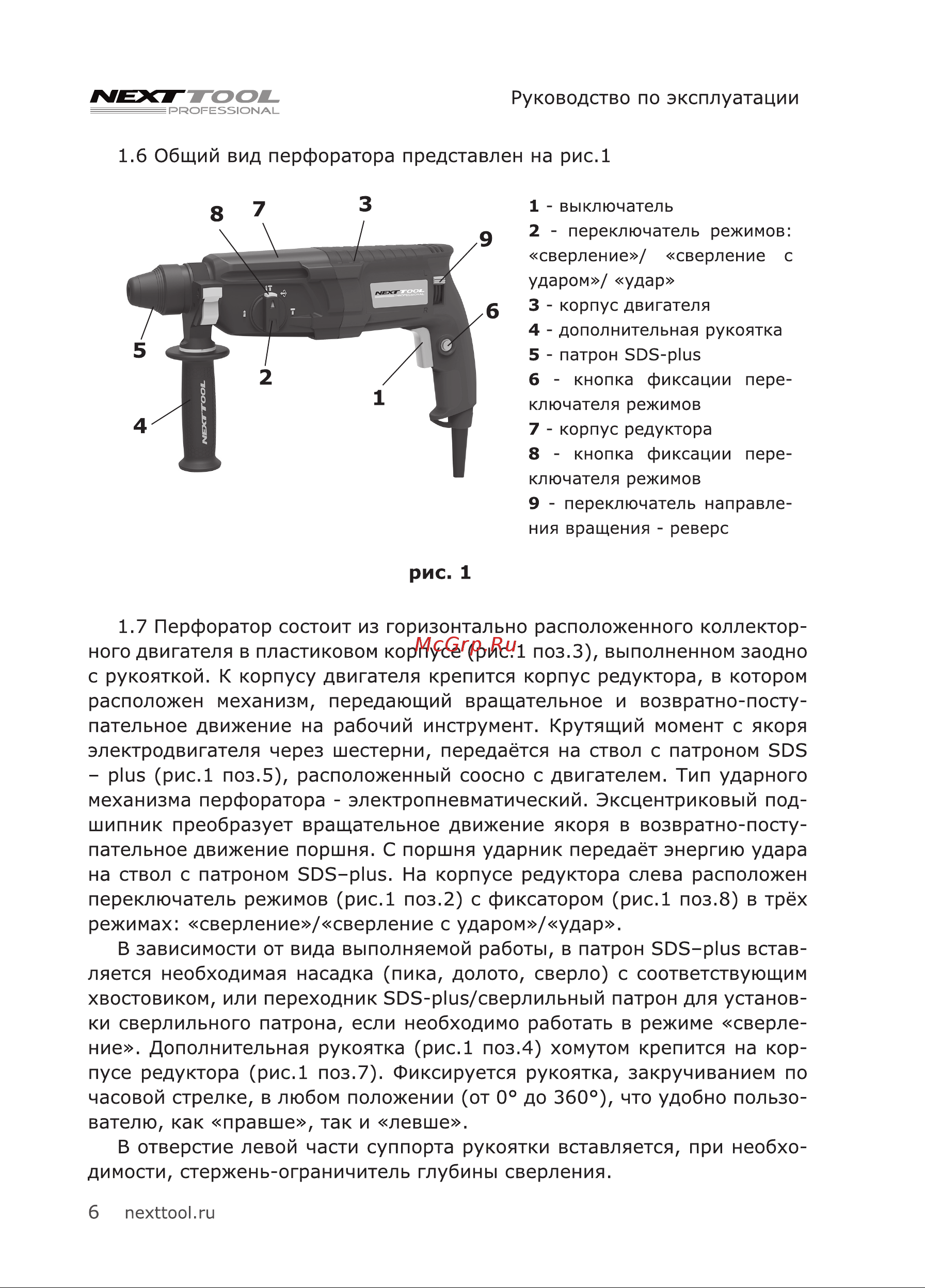

NEXT Руководство по эксплуатации PROFESSIONAL 1 6 Общий вид перфоратора представлен на рис 1 1 выключатель 2 переключатель режимов сверление сверление ударом удар с 3 корпус двигателя 4 дополнительная рукоятка 5 патрон 5О5 р1из б кнопка фиксации пере ключателя режимов 7 корпус редуктора 8 кнопка фиксации пере ключателя режимов 9 переключатель направле ния вращения реверс рис 1 1 7 Перфоратор состоит из горизонтально расположенного коллектор ного двигателя в пластиковом корпусе рис 1 поз З выполненном заодно с рукояткой К корпусу двигателя крепится корпус редуктора в котором расположен механизм передающий вращательное и возвратно посту пательное движение на рабочий инструмент Крутящий момент с якоря электродвигателя через шестерни передаётся на ствол с патроном SDS plus рис 1 поз 5 расположенный соосно с двигателем Тип ударного механизма перфоратора электропневматический Эксцентриковый под шипник преобразует вращательное движение якоря в возвратно посту пательное движение поршня С поршня ударник передаёт энергию удара на ствол с патроном SDS plus На корпусе редуктора слева расположен переключатель режимов рис 1 поз 2 с фиксатором рис 1 поз 8 в трёх режимах сверление сверление с ударом удар В зависимости от вида выполняемой работы в патрон SDS plus встав ляется необходимая насадка пика долото сверло с соответствующим хвостовиком или переходник SDS plus сверлильный патрон для установ ки сверлильного патрона если необходимо работать в режиме сверле ние Дополнительная рукоятка рис 1 поз 4 хомутом крепится на кор пусе редуктора рис 1 поз 7 Фиксируется рукоятка закручиванием по часовой стрелке в любом положении от 0 до 360 что удобно пользо вателю как правше так и левше В отверстие левой части суппорта рукоятки вставляется при необхо димости стержень ограничитель глубины сверления 6 nexttool ru
